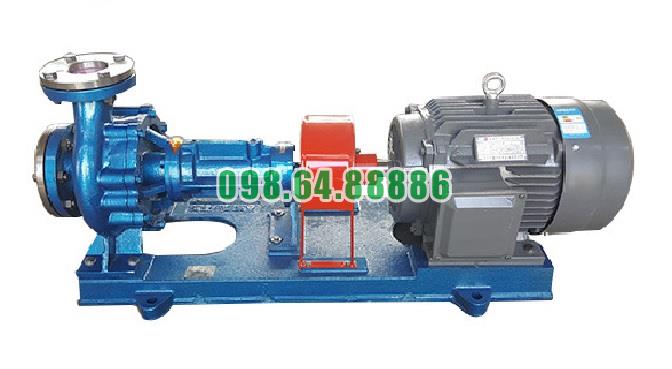

Bơm ly tâm dầu truyền nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Khả năng hoạt động ổn định trong dây chuyền nhiệt của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 được thiết kế để duy trì dòng dầu nóng tuần hoàn liên tục trong dây chuyền nhiệt. Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, bơm phù hợp với các hệ thống gia nhiệt quy mô nhỏ và vừa, yêu cầu dòng dầu ổn định trong thời gian dài.

Khả năng hoạt động ổn định của bơm được tạo nên bởi sự phối hợp giữa kết cấu thủy lực, cụm rôto, ổ bi, khớp nối mềm, bộ làm kín và thiết kế tản nhiệt tự nhiên.

Duy trì dòng dầu nóng tuần hoàn liên tục

Trong dây chuyền nhiệt, dầu tải nhiệt được bơm từ đường hồi đến thiết bị gia nhiệt, sau đó đi qua bộ phận sử dụng nhiệt rồi quay trở lại bơm.

Bơm RY25-25-160 duy trì lưu lượng dầu khoảng 3 m³/h tại điểm làm việc thiết kế. Dòng dầu liên tục giúp nhiệt lượng được vận chuyển đều giữa bộ gia nhiệt và thiết bị sản xuất.

Khi lưu lượng ổn định, dầu không bị lưu lại quá lâu tại một vị trí. Điều này giúp hạn chế hiện tượng nhiệt tập trung cục bộ và giảm sự chênh lệch nhiệt độ giữa các khu vực trong dây chuyền.

Cột áp 27 m giúp dòng dầu vượt qua trở lực

Trong hệ thống tuần hoàn dầu nóng, dòng dầu phải đi qua đường ống, van, co nối, bộ lọc và thiết bị trao đổi nhiệt. Các bộ phận này tạo ra trở lực làm giảm tốc độ lưu thông của dầu.

Cột áp 27 m của Bơm dầu truyền nhiệt RY25-25-160 giúp dòng dầu thắng được trở lực trong hệ thống phù hợp. Nhờ đó, dầu có thể đi hết vòng tuần hoàn và quay trở lại cửa hút của bơm.

Khi cột áp của bơm phù hợp với trở lực dây chuyền, lưu lượng ít biến động, áp suất đầu ra ổn định và quá trình cấp nhiệt diễn ra liên tục hơn.

Cửa hút hướng trục giúp dòng dầu vào ổn định

Cửa hút của Bơm dầu truyền nhiệt RY25-25-160 được bố trí theo hướng trục. Dầu từ đường hồi đi thẳng vào vùng tâm bánh công tác mà không phải thay đổi hướng đột ngột.

Cách bố trí này giúp dòng dầu vào bánh công tác đều hơn. Khi bánh công tác nhận đủ dầu, lực thủy lực tác động lên cụm rôto được phân bố ổn định, hạn chế rung động và dao động lưu lượng.

Đường hút cần luôn chứa đầy dầu và không có túi khí. Nếu không khí đi vào bơm, dòng dầu có thể bị gián đoạn, làm áp suất thay đổi và khiến bơm rung mạnh.

Bánh công tác tạo dòng chảy đều

Bánh công tác của Bơm dầu truyền nhiệt RY25-25-160 quay với tốc độ 2.900 vòng/phút. Khi quay, bánh công tác liên tục truyền năng lượng cho dầu, đưa dầu từ vùng tâm ra phía ngoài và đẩy đến cửa xả.

Chuyển động quay liên tục giúp bơm tạo ra dòng dầu tương đối đều, phù hợp với yêu cầu cấp nhiệt liên tục của dây chuyền.

Để bánh công tác hoạt động ổn định, bên trong thân bơm không được có cặn, xỉ hàn hoặc dị vật. Các tạp chất bám không đều trên bánh công tác có thể gây mất cân bằng, làm tăng rung động và giảm lưu lượng.

Hai ổ bi giữ trục bơm đúng tâm

Trục bơm được đỡ bởi hai ổ bi nằm trong thân ổ trục. Một ổ bi được bố trí gần phía bánh công tác, ổ còn lại nằm gần khớp nối với động cơ.

Hai ổ bi giúp giữ trục đúng vị trí khi quay ở tốc độ cao. Nhờ đó, bánh công tác hạn chế bị đảo, nghiêng hoặc cọ vào thân bơm.

Cụm ổ bi ổn định giúp:

• Trục bơm quay đều.
• Bánh công tác duy trì đúng vị trí.
• Độ rung của bơm được hạn chế.
• Bộ làm kín ít chịu ma sát lệch tâm.
• Lưu lượng và áp suất ít dao động.

Ổ bi phải được bôi trơn đúng loại và đủ lượng. Thiếu dầu hoặc mỡ bôi trơn có thể làm ổ bi nóng, tăng ma sát và ảnh hưởng trực tiếp đến độ ổn định của bơm.

Khớp nối mềm hỗ trợ truyền động êm

Động cơ truyền chuyển động đến trục bơm thông qua khớp nối mềm kiểu ba chấu. Phần tử đàn hồi trong khớp nối giúp truyền mô-men ổn định và hấp thụ một phần rung động nhỏ.

Khi động cơ khởi động hoặc tải trong dây chuyền thay đổi, khớp nối mềm giúp giảm lực tác động đột ngột lên trục bơm và ổ bi.

Tuy nhiên, khớp nối mềm chỉ hỗ trợ bù sai lệch nhỏ. Bơm và động cơ vẫn phải được căn chỉnh đồng tâm chính xác để tránh rung, nóng ổ bi và làm mòn phần tử đàn hồi.

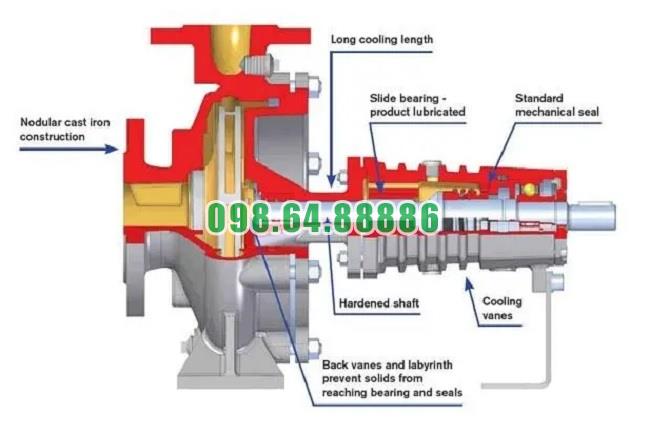

Thiết kế tản nhiệt tự nhiên giúp bơm làm việc liên tục

Bơm RY25-25-160 sử dụng thiết kế tản nhiệt tự nhiên, không cần hệ thống nước làm mát riêng.

Thân bơm nóng được bố trí cách cụm ổ trục thông qua nắp bơm và giá đỡ. Khoảng cách này giúp hạn chế nhiệt truyền trực tiếp từ dầu nóng đến ổ bi và chất bôi trơn.

Nhiệt được phát tán qua các bề mặt kim loại tiếp xúc với không khí. Nhờ đó, cụm ổ trục có thể duy trì trạng thái làm việc ổn định khi bơm vận hành trong dây chuyền nhiệt.

Khu vực xung quanh bơm cần thông thoáng, không nên che kín thân ổ trục hoặc giá đỡ vì có thể làm giảm hiệu quả tản nhiệt.

Bộ làm kín duy trì độ kín của hệ thống

Bơm dầu truyền nhiệt RY25-25-160 sử dụng bộ chèn làm kín kết hợp với phớt dầu chịu nhiệt.

Cụm làm kín hạn chế dầu nóng rò rỉ dọc theo trục, đồng thời bảo vệ khoang ổ bi phía sau. Khi bộ làm kín hoạt động tốt, lượng dầu trong hệ thống được duy trì và áp suất tuần hoàn ít bị suy giảm.

Bộ chèn cần được điều chỉnh với lực ép phù hợp. Nếu siết quá chặt, ma sát với trục tăng lên, làm nóng khu vực làm kín và tăng tải cho động cơ. Nếu quá lỏng, dầu nóng có thể rò rỉ ra ngoài.

Khả năng thích nghi với sự thay đổi nhiệt độ

Trong dây chuyền nhiệt, nhiệt độ dầu tăng dần từ trạng thái ban đầu đến nhiệt độ làm việc. Quá trình này làm thân bơm, trục và các chi tiết liên kết giãn nở.

Bơm RY25-25-160 cần được gia nhiệt từ từ để các bộ phận giãn nở tương đối đồng đều. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không nên vượt quá 50°C mỗi giờ.

Gia nhiệt đúng cách giúp hạn chế biến dạng nhiệt, giữ độ đồng tâm của trục và bảo vệ bộ làm kín. Đây là điều kiện quan trọng để bơm duy trì hoạt động ổn định khi nhiệt độ dây chuyền thay đổi.

Duy trì lưu lượng tối thiểu

Bơm không nên hoạt động lâu ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Với lưu lượng định mức 3 m³/h, lưu lượng tối thiểu cần duy trì khoảng 0,9 m³/h.

Nếu lưu lượng quá thấp, dầu có thể tuần hoàn cục bộ trong thân bơm, làm nhiệt độ tăng, phát sinh tiếng ồn và gây rung động.

Khi dây chuyền tạm thời không cần toàn bộ lưu lượng, nên bố trí đường hồi bypass tại cửa xả để vẫn duy trì đủ lượng dầu đi qua bơm.

Điều kiện để bơm hoạt động ổn định

Để Bơm dầu truyền nhiệt RY25-25-160 vận hành ổn định trong dây chuyền nhiệt, cần bảo đảm:

• Thân bơm và đường hút luôn đầy dầu.
• Van hút được mở hoàn toàn.
• Không khí và hơi nước được loại bỏ khỏi hệ thống.
• Lưới lọc đường hút không bị tắc.
• Bơm và động cơ được căn chỉnh đồng tâm.
• Đường ống có giá đỡ độc lập.
• Ổ bi được bôi trơn đầy đủ.
• Lưu lượng không thấp hơn mức tối thiểu.
• Khu vực tản nhiệt luôn thông thoáng.

Khả năng hoạt động ổn định trong dây chuyền nhiệt của Bơm dầu truyền nhiệt RY25-25-160 được tạo nên bởi lưu lượng 3 m³/h, cột áp 27 m, tốc độ quay 2.900 vòng/phút và kết cấu phù hợp với môi trường dầu nóng.

Cửa hút hướng trục giúp dầu đi vào bánh công tác ổn định, hai ổ bi giữ trục đúng tâm, khớp nối mềm hỗ trợ truyền động êm và thiết kế tản nhiệt tự nhiên giúp bảo vệ cụm ổ trục. Bộ làm kín duy trì độ kín, trong khi việc gia nhiệt từ từ và giữ đủ lưu lượng giúp bơm hạn chế rung động, quá nhiệt và gián đoạn dòng dầu.

Khi được lắp đặt và vận hành đúng kỹ thuật, Bơm dầu truyền nhiệt RY25-25-160 có thể duy trì dòng dầu nóng đều, hỗ trợ dây chuyền nhiệt làm việc liên tục và ổn định.

Bơm dầu truyền nhiệt RY25-25-160 phục vụ dây chuyền chế biến thực phẩm

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng để tuần hoàn dầu tải nhiệt trong các dây chuyền chế biến thực phẩm cần gia nhiệt gián tiếp. Bơm không vận chuyển thực phẩm trực tiếp mà đưa dầu nóng từ thiết bị gia nhiệt đến nồi nấu, máy sấy, lò nướng, bồn có áo nhiệt hoặc bộ trao đổi nhiệt.

Với lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, RY25-25-160 phù hợp với các cụm gia nhiệt quy mô nhỏ và vừa, nơi cần duy trì dòng dầu nóng ổn định trong suốt quá trình sản xuất.

Tuần hoàn dầu nóng trong hệ thống gia nhiệt gián tiếp

Trong dây chuyền chế biến thực phẩm, dầu truyền nhiệt được đun nóng tại lò dầu hoặc bộ gia nhiệt, sau đó Bơm dầu truyền nhiệt RY25-25-160 đưa dầu đến thiết bị sử dụng nhiệt.

Dầu nóng chảy qua áo gia nhiệt hoặc bộ trao đổi nhiệt, truyền nhiệt cho nguyên liệu mà không tiếp xúc trực tiếp với thực phẩm. Sau khi nhiệt độ giảm, dầu được đưa trở lại thiết bị gia nhiệt để tiếp tục chu trình.

Quá trình tuần hoàn gồm:

Bộ gia nhiệt → Bơm RY25-25-160 → thiết bị chế biến → đường hồi dầu → bộ gia nhiệt.

Dòng dầu chuyển động liên tục giúp nhiệt lượng được cung cấp đều và hạn chế chênh lệch nhiệt độ giữa các vị trí trong thiết bị.

Ứng dụng trong nồi nấu có áo gia nhiệt

Bơm RY25-25-160 có thể phục vụ nồi nấu hai lớp hoặc nồi có áo dầu dùng trong sản xuất:

• Nước sốt và gia vị.
• Mứt, siro và nhân bánh.
• Kẹo và sản phẩm cô đặc.
• Cháo, súp và thực phẩm chế biến sẵn.
• Nguyên liệu cần khuấy trộn kết hợp gia nhiệt.

Dầu nóng được bơm qua khoang áo nhiệt bao quanh nồi. Nhiệt truyền qua thành thiết bị vào nguyên liệu, giúp quá trình nấu diễn ra đồng đều hơn.

Lưu lượng 3 m³/h phù hợp với các nồi gia nhiệt độc lập hoặc cụm thiết bị có nhu cầu tuần hoàn dầu vừa phải.

Ứng dụng trong máy sấy thực phẩm

Trong hệ thống sấy, RY25-25-160 đưa dầu nóng đến bộ trao đổi nhiệt để làm nóng không khí. Luồng khí nóng sau đó được dẫn vào buồng sấy để loại bỏ độ ẩm khỏi sản phẩm.

Bơm có thể phục vụ các thiết bị sấy:

• Nông sản và hạt.
• Trái cây, rau củ.
• Thịt và thủy sản.
• Bột thực phẩm.
• Gia vị và nguyên liệu khô.

Dòng dầu ổn định giúp bộ trao đổi nhiệt duy trì nhiệt lượng tương đối đều, từ đó hạn chế tình trạng nhiệt độ buồng sấy thay đổi mạnh trong quá trình vận hành.

Ứng dụng trong lò nướng và thiết bị rang

Bơm dầu truyền nhiệt RY25-25-160 có thể tuần hoàn dầu nóng qua các tấm gia nhiệt hoặc bộ trao đổi nhiệt của lò nướng và máy rang.

Hình thức gia nhiệt bằng dầu tải nhiệt phù hợp với các thiết bị cần phân bố nhiệt trên diện tích rộng. Dòng dầu đi liên tục qua hệ thống giúp giảm sự chênh lệch nhiệt giữa đầu vào và đầu ra của bộ gia nhiệt.

Bơm có thể được sử dụng trong thiết bị rang hạt, lò nướng bánh hoặc các máy chế biến cần duy trì nhiệt độ ổn định trong thời gian dài.

Ứng dụng trong bồn gia nhiệt nguyên liệu

Nhiều loại nguyên liệu thực phẩm cần được giữ ở nhiệt độ phù hợp để duy trì độ lỏng hoặc thuận tiện cho quá trình bơm, khuấy và phối trộn.

Bơm RY25-25-160 có thể tuần hoàn dầu nóng quanh áo nhiệt của bồn chứa nhằm gia nhiệt hoặc giữ nhiệt cho:

• Dầu thực vật.
• Siro và mật.
• Chocolate và nguyên liệu dạng sệt.
• Chất béo thực phẩm.
• Hỗn hợp cần duy trì độ nhớt ổn định.

Việc giữ nhiệt bằng dầu tải nhiệt giúp nguyên liệu không bị nguội nhanh, hạn chế đóng đặc và hỗ trợ quá trình cấp liệu diễn ra liên tục.

Ứng dụng trong bộ trao đổi nhiệt

Trong một số dây chuyền, dầu nóng không đi trực tiếp quanh thiết bị sản xuất mà được bơm qua bộ trao đổi nhiệt trung gian.

Bơm RY25-25-160 cung cấp dòng dầu nóng đến bộ trao đổi nhiệt, nơi nhiệt lượng được truyền sang nước, không khí hoặc một môi chất thứ cấp. Phương án này giúp tách riêng mạch dầu tải nhiệt với khu vực chế biến.

Cột áp 27 m hỗ trợ dầu vượt qua trở lực của đường ống, van, cút nối và các kênh dẫn bên trong bộ trao đổi nhiệt.

Khả năng duy trì nhiệt độ ổn định

Một trong những vai trò chính của Bơm dầu truyền nhiệt RY25-25-160 trong chế biến thực phẩm là duy trì sự tuần hoàn đều của dầu nóng.

Khi lưu lượng ổn định, nhiệt được đưa liên tục đến thiết bị sử dụng. Điều này giúp:

• Rút ngắn thời gian nâng nhiệt.
• Giảm chênh lệch nhiệt độ trong thiết bị.
• Hạn chế điểm quá nóng cục bộ.
• Duy trì điều kiện chế biến ổn định giữa các mẻ.
• Hỗ trợ kiểm soát thời gian nấu, sấy hoặc giữ nhiệt.

Khả năng kiểm soát nhiệt tốt góp phần duy trì độ đồng đều của sản phẩm trong dây chuyền.

Phù hợp với cụm gia nhiệt nhỏ và vừa

Thông số lưu lượng 3 m³/h và động cơ 1,5 kW giúp RY25-25-160 phù hợp với các cụm thiết bị riêng lẻ hoặc dây chuyền có nhu cầu nhiệt không quá lớn.

Bơm có thể được bố trí cho:

• Một nồi nấu có áo nhiệt.
• Một bồn giữ nhiệt.
• Một máy sấy quy mô vừa.
• Một lò nướng hoặc máy rang.
• Một bộ trao đổi nhiệt độc lập.
• Một cụm thiết bị sử dụng chung mạch dầu nóng.

Việc sử dụng bơm đúng quy mô giúp tránh lãng phí công suất và thuận tiện hơn trong điều chỉnh dòng dầu.

Yêu cầu khi sử dụng trong dây chuyền thực phẩm

RY25-25-160 chỉ vận chuyển dầu truyền nhiệt trong một mạch kín và không phải là bơm thực phẩm. Vì vậy, hệ thống phải được thiết kế để dầu nóng không tiếp xúc hoặc rò rỉ vào nguyên liệu.

Để bơm phục vụ dây chuyền ổn định, cần bảo đảm:

• Mạch dầu và khu vực chứa thực phẩm được tách biệt hoàn toàn.
• Dầu tải nhiệt phù hợp với nhiệt độ vận hành.
• Đường ống và các mối nối không bị rò rỉ.
• Thân bơm luôn được mồi đầy dầu trước khi khởi động.
• Lưu lượng thực tế nằm trong vùng làm việc phù hợp.
• Bộ làm kín được kiểm tra thường xuyên.
• Dầu không chứa cặn hoặc hạt rắn gây tắc bánh công tác.

Đối với dây chuyền yêu cầu hoạt động liên tục, nên bố trí thêm bơm dự phòng để tránh gián đoạn quá trình gia nhiệt.

Bơm dầu truyền nhiệt RY25-25-160 phục vụ dây chuyền chế biến thực phẩm bằng cách tuần hoàn dầu nóng đến nồi nấu, máy sấy, lò nướng, bồn giữ nhiệt và bộ trao đổi nhiệt.

Với lưu lượng 3 m³/h, cột áp 27 m và động cơ 1,5 kW, bơm phù hợp với các hệ thống gia nhiệt gián tiếp quy mô nhỏ và vừa. Dòng dầu tuần hoàn ổn định giúp thiết bị duy trì nhiệt độ đều, hỗ trợ kiểm soát quá trình nấu, sấy, rang và giữ nhiệt trong sản xuất thực phẩm.
