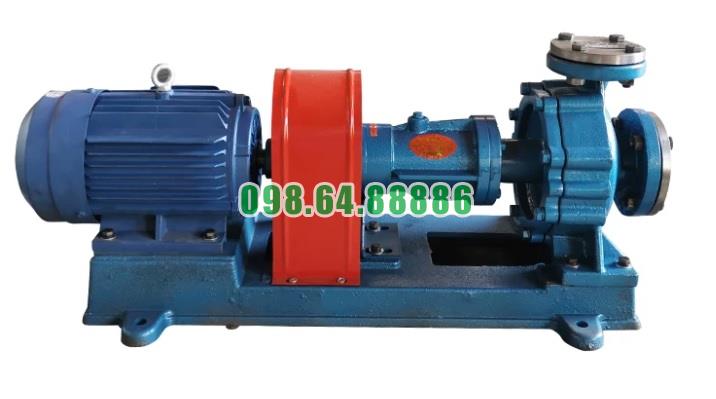

Bơm dầu công nghiệp chịu nhiệt RY40-25-200 lưu lượng 10 m3/h, công suất 4 kW, cột áp 50 m, tốc độ 2900 vòng/phút

Bơm dầu truyền nhiệt RY40-25-200 sở hữu thiết kế tản nhiệt tự nhiên độc đáo

Bơm dầu truyền nhiệt RY40-25-200 nổi bật với thiết kế tản nhiệt tự nhiên, giúp hạn chế sự truyền nhiệt từ môi chất dầu nóng đến cụm ổ trục và các bộ phận cơ khí phía sau bơm. Đây là đặc điểm quan trọng đối với thiết bị thường xuyên vận chuyển dầu truyền nhiệt ở nhiệt độ cao.

Tản nhiệt bằng chính kết cấu của bơm

Thay vì phụ thuộc vào hệ thống làm mát bằng nước, RY40-25-200 sử dụng kết cấu thân bơm, giá đỡ và cụm ổ trục để hỗ trợ giải phóng nhiệt ra môi trường xung quanh. Khoảng cách kết cấu giữa vùng chứa dầu nóng và cụm ổ trục giúp hạn chế nhiệt lượng truyền trực tiếp đến các chi tiết quay.

Nhờ cơ chế này, nhiệt phát sinh trong quá trình vận chuyển dầu nóng có thể được phân tán tự nhiên mà không cần bổ sung một hệ thống nước làm mát riêng.

Giảm ảnh hưởng nhiệt đến cụm ổ trục

Ổ bi và trục bơm là những bộ phận cần duy trì điều kiện làm việc ổn định. Khi dầu truyền nhiệt có nhiệt độ cao đi qua thân bơm, nhiệt có xu hướng truyền dọc theo kết cấu và trục về phía cụm ổ bi.

Thiết kế tản nhiệt tự nhiên của Bơm dầu truyền nhiệt RY40-25-200 giúp giảm mức độ tích tụ nhiệt tại khu vực này. Nhờ đó, cụm ổ trục có điều kiện làm việc thuận lợi hơn, hạn chế tình trạng nhiệt độ tăng quá mức làm ảnh hưởng đến dầu hoặc mỡ bôi trơn.

Hạn chế nhu cầu sử dụng nước làm mát

Một ưu điểm rõ ràng của thiết kế tản nhiệt tự nhiên là RY40-25-200 không cần phụ thuộc vào hệ thống làm mát bằng nước như một số kiểu bơm dầu nóng truyền thống. Điều này giúp giảm các đường ống cấp nước, đường hồi nước và các kết nối phụ trợ quanh bơm.

Việc loại bỏ hệ thống làm mát nước cũng giúp kết cấu cụm bơm đơn giản hơn, giảm số lượng thiết bị cần kiểm tra và hạn chế những vấn đề liên quan đến rò rỉ hoặc gián đoạn nguồn nước làm mát.

Giúp kết cấu RY40-25-200 gọn hơn

Cơ chế tản nhiệt tự nhiên góp phần trực tiếp vào thiết kế nhỏ gọn của RY40-25-200. Do không phải bố trí thêm áo nước làm mát hoặc hệ thống đường nước riêng, phần thân bơm và cụm ổ trục có thể được bố trí tập trung trên cùng một cụm máy.

Đây là lợi thế khi bơm được lắp trong những hệ thống tuần hoàn dầu có không gian hạn chế hoặc cần bố trí nhiều thiết bị gần nhau.

Phù hợp với đặc thù vận chuyển dầu nóng

Dầu truyền nhiệt được sử dụng để làm việc ở nhiệt độ cao, vì vậy vấn đề kiểm soát nhiệt tại các bộ phận cơ khí của bơm rất quan trọng. Thiết kế tản nhiệt tự nhiên giúp RY40-25-200 thích nghi tốt hơn với đặc thù này bằng cách hạn chế nhiệt tập trung quanh ổ bi và khu vực truyền động.

Cùng với việc gia nhiệt bơm từ từ trước khi vận hành, cơ chế tản nhiệt giúp nhiệt độ trong cụm máy thay đổi ổn định hơn và hạn chế tác động của giãn nở nhiệt đến các chi tiết.

Bơm dầu truyền nhiệt RY40-25-200 sở hữu thiết kế tản nhiệt tự nhiên độc đáo nhằm hỗ trợ giải phóng nhiệt từ khu vực bơm dầu nóng ra môi trường mà không cần sử dụng hệ thống làm mát bằng nước riêng. Cách thiết kế này giúp giảm nhiệt truyền đến cụm ổ trục, đơn giản hóa kết cấu và hạn chế các thiết bị phụ trợ.

Nhờ cơ chế tản nhiệt tự nhiên, RY40-25-200 vừa phù hợp với môi trường vận chuyển dầu nhiệt độ cao, vừa duy trì được kết cấu gọn gàng và thuận tiện trong quá trình lắp đặt, vận hành và bảo dưỡng.

Chi tiết các chi tiết cơ khí cấu thành nên Bơm dầu truyền nhiệt RY40-25-200

Bơm dầu truyền nhiệt RY40-25-200 được cấu thành từ nhiều chi tiết cơ khí liên kết với nhau thành một cụm hoàn chỉnh. Các chi tiết chính gồm thân bơm, nắp bơm, bánh công tác, đai ốc bánh công tác, trục bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín. Mỗi chi tiết đảm nhận một chức năng riêng trong quá trình truyền động, dẫn dòng, đỡ trục và làm kín bơm.

Thân bơm

Thân bơm là chi tiết cơ khí chính bao quanh bánh công tác và tạo thành khoang dẫn dầu. Trên thân bơm bố trí cửa hút DN40 theo hướng trục và cửa xả DN25 theo hướng tâm.

Thân bơm vừa tạo không gian làm việc cho bánh công tác vừa thu nhận dòng dầu sau khi rời bánh công tác để dẫn về cửa xả. Đây cũng là bộ phận chịu áp suất trực tiếp của dầu truyền nhiệt khi bơm hoạt động.

Nắp bơm

Nắp bơm được lắp ghép với thân bơm bằng các liên kết bu lông. Chi tiết này tạo thành phần phía sau của khoang bơm và là vị trí liên kết giữa thân bơm với cụm ổ trục.

Nắp bơm còn chứa khu vực lắp bộ chèn làm kín quanh trục. Khi cần kiểm tra bánh công tác hoặc bộ phận làm kín, nắp bơm có thể được tháo khỏi thân bơm để tiếp cận các chi tiết phía trong.

Bánh công tác

Bánh công tác là chi tiết cơ khí trực tiếp truyền năng lượng cho dầu truyền nhiệt. Bánh công tác được lắp trên trục và quay cùng trục với tốc độ khoảng 2.900 vòng/phút.

Đối với Bơm dầu truyền nhiệt RY40-25-200, số 200 thể hiện đường kính ngoài danh nghĩa của bánh công tác là 200 mm. Khi quay, bánh công tác đưa dầu từ vùng tâm ra phía ngoài, tạo dòng chảy và năng lượng cần thiết để bơm đạt lưu lượng 10 m³/h và cột áp 50 m.

Đai ốc bánh công tác

Đai ốc bánh công tác được lắp tại đầu trục để giữ bánh công tác cố định đúng vị trí. Chi tiết này ngăn bánh công tác dịch chuyển dọc trục trong quá trình vận hành.

Khi tháo bảo dưỡng, đai ốc được tháo trước khi bánh công tác được tách khỏi trục. Vì vậy, đây là một chi tiết nhỏ nhưng có vai trò trực tiếp trong việc cố định cụm rôto.

Trục bơm

Trục bơm là chi tiết truyền mô-men quay từ khớp nối đến bánh công tác. Một đầu trục mang bánh công tác, đầu còn lại kết nối với bộ truyền động từ động cơ.

Trục quay liên tục ở tốc độ cao nên phải được giữ đúng tâm bởi hệ thống ổ bi. Độ thẳng và vị trí của trục ảnh hưởng trực tiếp đến độ ổn định của bánh công tác, ổ bi và bộ phận làm kín.

Ổ bi

RY40-25-200 sử dụng hai ổ bi để đỡ và định vị trục bơm. Các ổ bi giúp trục quay ổn định, hạn chế ma sát và giữ cụm rôto ở đúng vị trí thiết kế.

Một ổ bi được bố trí về phía bánh công tác và một ổ bi về phía khớp nối. Hai vị trí đỡ này tạo thành hệ thống chịu tải cho trục trong suốt quá trình bơm vận hành.

Thân ổ trục

Thân ổ trục là vỏ cơ khí chứa các ổ bi và một phần trục bơm. Chi tiết này tạo vị trí lắp chính xác cho ổ bi, đồng thời liên kết cụm trục với nắp bơm và giá đỡ.

Khi cần thay ổ bi, phớt dầu hoặc kiểm tra trục, thân ổ trục có thể được tháo để tiếp cận các chi tiết nằm bên trong.

Nắp chặn ổ trục

Nắp chặn ổ trục được lắp ở đầu thân ổ trục để giữ các chi tiết bên trong đúng vị trí. Nó phối hợp với thân ổ trục tạo thành một cụm đỡ tương đối kín cho trục và ổ bi.

Nắp chặn có thể tháo rời khi cần bảo dưỡng, tạo điều kiện đưa trục và các chi tiết ổ bi ra khỏi thân ổ trục.

Ống dẫn dầu

Ống dẫn dầu thuộc khu vực cụm ổ trục của Bơm dầu truyền nhiệt RY40-25-200. Chi tiết này liên quan đến việc dẫn dầu trong hệ thống bôi trơn của cụm đỡ trục, giúp duy trì điều kiện làm việc phù hợp cho các bộ phận quay.

Giá đỡ

Giá đỡ nằm giữa cụm thân bơm và thân ổ trục, tạo kết cấu đỡ cho phần trục và ổ bi phía sau bơm. Chi tiết này giúp duy trì vị trí tương đối giữa thân bơm, trục và cụm ổ trục.

Giá đỡ cũng góp phần tạo khoảng cách cần thiết giữa khu vực chứa dầu nóng và phần ổ trục, phù hợp với kết cấu tản nhiệt tự nhiên của dòng bơm RY.

Phớt dầu

Phớt dầu được bố trí quanh trục tại cụm ổ trục. Nhiệm vụ của chi tiết này là hạn chế dầu bôi trơn thoát khỏi khoang làm việc và hỗ trợ bảo vệ khu vực ổ bi.

Do tiếp xúc với trục quay, tình trạng của phớt dầu có ảnh hưởng trực tiếp đến khả năng giữ dầu và độ sạch của cụm ổ trục.

Bộ chèn làm kín

Bộ chèn làm kín dạng packing được bố trí tại khu vực trục đi xuyên qua nắp bơm. Đây là chi tiết cơ khí có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục và phần cố định của bơm.

Bộ chèn làm kín có thể tháo riêng để kiểm tra, điều chỉnh hoặc thay thế khi xuất hiện hiện tượng rò rỉ tại vị trí trục.

Khớp nối truyền động

Khớp nối mềm nằm giữa trục động cơ và trục bơm. Chi tiết này truyền mô-men từ động cơ 4 kW sang trục bơm, sau đó trục truyền chuyển động tới bánh công tác.

Khớp nối đồng thời cho phép tách động cơ khỏi cụm bơm khi cần tháo lắp hoặc bảo dưỡng. Việc căn chỉnh chính xác hai nửa khớp nối có vai trò quan trọng trong việc duy trì độ đồng tâm của hệ trục.

Mối liên kết giữa các chi tiết cơ khí

Các chi tiết cơ khí của Bơm dầu truyền nhiệt RY40-25-200 được bố trí theo một chuỗi liên kết rõ ràng. Bánh công tác được cố định trên trục bằng đai ốc; trục được đỡ bởi hai ổ bi nằm trong thân ổ trục; nắp bơm liên kết thân bơm với cụm ổ trục; packing và phớt dầu thực hiện chức năng làm kín; khớp nối kết nối trục bơm với động cơ.

Nhờ cách bố trí này, toàn bộ cụm cơ khí có thể đồng thời thực hiện ba nhiệm vụ chính là dẫn và tạo áp cho dầu, truyền chuyển động quay và giữ các bộ phận làm việc đúng vị trí.

Các chi tiết cơ khí cấu thành nên Bơm dầu truyền nhiệt RY40-25-200 gồm thân bơm, nắp bơm, bánh công tác, đai ốc bánh công tác, trục bơm, hai ổ bi, thân ổ trục, nắp chặn ổ trục, ống dẫn dầu, giá đỡ, phớt dầu, bộ chèn làm kín và khớp nối. Trong đó, bánh công tác và trục tạo thành cụm chuyển động chính; ổ bi và thân ổ trục đảm nhiệm chức năng đỡ; packing và phớt dầu đảm nhiệm chức năng làm kín; còn thân và nắp bơm tạo thành phần cơ khí bao quanh dòng dầu. Sự liên kết chính xác giữa các chi tiết này tạo nên kết cấu hoàn chỉnh của Bơm dầu truyền nhiệt RY40-25-200.
