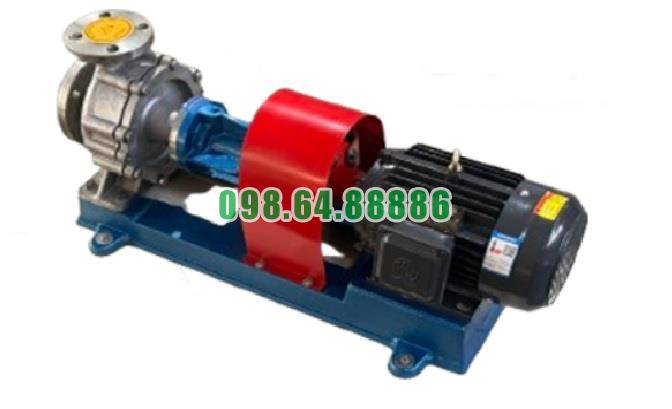

Bơm dầu công nghiệp chịu nhiệt RY50-32-200 cột áp 50 m, tốc độ 2900 vòng/phút, công suất 5.5 kW, lưu lượng 18 m3/h

Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà nhờ cơ chế ly tâm hiện đại

Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà nhờ cơ chế ly tâm hiện đại với quá trình hút và đẩy dầu diễn ra liên tục thông qua chuyển động quay của bánh công tác. Thay vì tạo dòng chảy theo từng chu kỳ như một số loại bơm thể tích, RY50-32-200 truyền năng lượng liên tục từ động cơ đến bánh công tác, sau đó từ bánh công tác sang dòng dầu tải nhiệt.

Đặc điểm này giúp dòng dầu được duy trì tương đối liên tục, phù hợp với các hệ thống tuần hoàn dầu nóng cần làm việc trong thời gian dài. Khả năng vận hành ổn định của bơm còn được hỗ trợ bởi kết cấu trục, hai ổ bi, khớp nối mềm và cách bố trí cửa hút – cửa xả đặc trưng của dòng RY.

Cơ chế ly tâm tạo dòng dầu liên tục

Trung tâm của cơ chế làm việc trên RY50-32-200 là bánh công tác được lắp trên trục bơm. Khi động cơ hoạt động, mô-men được truyền qua khớp nối mềm tới trục, làm bánh công tác quay ở tốc độ làm việc khoảng 2.900 vòng/phút.

Dầu tải nhiệt đi vào khu vực tâm bánh công tác. Tại đây, các cánh quay truyền năng lượng cho chất lỏng và đưa dầu từ tâm ra phía chu vi bánh công tác.

Quá trình này diễn ra liên tục trong suốt thời gian bơm vận hành, tạo thành dòng tuần hoàn tương đối đều trong hệ thống.

Cửa hút hướng trục giúp dầu vào bánh công tác thuận lợi

Một yếu tố hỗ trợ Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà là thiết kế cửa hút theo hướng trục.

Dầu từ đường hút đi về khu vực tâm bánh công tác theo phương gần trùng với đường tâm trục bơm. Cách bố trí này phù hợp với nguyên lý làm việc của bơm ly tâm, giúp dòng dầu được đưa trực tiếp vào vùng tiếp nhận của bánh công tác.

Hạn chế thay đổi hướng dòng ngay tại cửa hút

Khi đường ống được bố trí đúng kỹ thuật và dầu được cung cấp đầy đủ, dòng chất lỏng đi vào bánh công tác thuận lợi hơn. Điều này góp phần hạn chế những biến động không cần thiết tại vùng hút.

Đối với hệ thống dầu tải nhiệt, dòng hút ổn định đặc biệt quan trọng vì không khí lọt vào đường ống hoặc lượng dầu cấp không đủ có thể làm bơm rung và giảm khả năng truyền dẫn.

Bánh công tác truyền năng lượng đều cho dòng dầu

Bánh công tác là bộ phận quyết định trực tiếp đến cơ chế ly tâm của RY50-32-200.

Khi bánh quay, dầu nằm giữa các cánh được tăng tốc và dịch chuyển dần ra phía ngoài. Năng lượng cơ học từ động cơ vì thế được chuyển sang năng lượng của dòng chất lỏng.

Quá trình truyền năng lượng diễn ra liên tục thay vì tạo ra các xung đẩy riêng biệt. Đây là một trong những đặc điểm giúp dòng bơm ly tâm phù hợp với nhiệm vụ tuần hoàn dầu tải nhiệt.

Thân bơm giúp ổn định dòng dầu sau bánh công tác

Sau khi rời bánh công tác, dầu có vận tốc cao và được đưa vào khoang dẫn của thân bơm.

Thân bơm có nhiệm vụ thu dòng dầu từ khu vực chu vi bánh công tác, định hướng chất lỏng về phía cửa xả và hỗ trợ chuyển một phần năng lượng vận tốc thành áp suất.

Nhờ đó, dòng dầu sau khi rời bánh công tác không bị thoát ra một cách mất kiểm soát mà được dẫn theo đường xác định tới cửa xả.

Cửa xả hướng tâm giúp đưa dầu vào hệ thống

Cửa xả của dòng RY được bố trí hướng tâm theo phương thẳng đứng.

Sau khi nhận năng lượng từ bánh công tác và đi qua thân bơm, dầu được dẫn tới cửa xả rồi tiếp tục đi vào mạng đường ống của hệ thống dầu tải nhiệt.

Toàn bộ quá trình có thể hình dung theo trình tự:

Cửa hút → tâm bánh công tác → cánh bánh công tác → chu vi bánh công tác → thân bơm → cửa xả.

Chu trình này được duy trì liên tục khi động cơ hoạt động.

Khớp nối mềm hỗ trợ truyền động ổn định

Bơm và động cơ RY50-32-200 được bố trí đồng tâm và kết nối bằng khớp nối mềm kiểu ba chấu.

Khớp nối truyền mô-men từ động cơ trực tiếp sang trục bơm mà không cần sử dụng hệ thống truyền đai hoặc nhiều cấp truyền động trung gian.

Hạn chế tác động bất lợi lên trục

Khớp nối mềm tạo một mức linh hoạt nhất định giữa hai cụm quay. Khi bơm và động cơ được căn chỉnh đúng kỹ thuật, hệ truyền động có điều kiện làm việc ổn định hơn.

Tuy nhiên, để đạt trạng thái vận hành mượt, việc căn đồng tâm vẫn rất quan trọng. Khớp nối mềm không thể thay thế cho quá trình căn chỉnh chính xác hai trục.

Hai ổ bi giúp trục duy trì chuyển động ổn định

RY50-32-200 sử dụng cụm thân ổ trục chứa hai bộ vòng bi để đỡ và định vị rôto.

Đây là yếu tố cơ khí có ảnh hưởng trực tiếp đến độ ổn định khi bánh công tác quay ở tốc độ cao.

Hai ổ bi giúp giữ trục tại vị trí thiết kế, hạn chế chuyển động lệch tâm và giảm ma sát khi được bôi trơn đúng cách.

Nhờ đó, bánh công tác có thể duy trì chuyển động quay ổn định, góp phần giúp cơ chế ly tâm hoạt động liên tục.

Căn đồng tâm quyết định độ mượt của RY50-32-200

Muốn Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà, chỉ có cơ chế ly tâm là chưa đủ. Bơm và động cơ phải được lắp đặt chính xác.

Khi trục động cơ và trục bơm bị lệch tâm, ổ bi phải chịu tải bất thường, ma sát tăng và bơm dễ xuất hiện rung hoặc tiếng ồn.

Do đó, căn chỉnh đồng tâm chính xác giúp:

• Trục quay ổn định hơn.
• Giảm tải bất thường lên ổ bi.
• Hạn chế rung động cơ học.
• Giảm ma sát rôto.
• Duy trì trạng thái làm việc ổn định của bánh công tác.

Đây là điều kiện quan trọng để ưu điểm của cơ chế ly tâm được phát huy đúng trong thực tế.

Mồi đầy dầu giúp cơ chế ly tâm hoạt động đúng

RY50-32-200 phải có đủ môi chất trong thân bơm trước khi khởi động.

Bánh công tác được thiết kế để truyền năng lượng cho chất lỏng. Nếu bên trong bơm có quá nhiều không khí hoặc bơm bị chạy khô, khả năng hình thành dòng dầu ổn định sẽ bị ảnh hưởng.

Trước khi khởi động cần mồi đầy môi chất và loại bỏ không khí trong thân bơm. Việc này giúp bánh công tác tiếp xúc ngay với dầu khi bắt đầu quay.

Dòng hút ổn định giúp hạn chế rung và tiếng ồn

Cơ chế ly tâm hoạt động tốt nhất khi lượng dầu cung cấp vào cửa hút được duy trì đầy đủ.

Nếu đường hút bị tắc, có không khí hoặc van hút không mở đầy đủ, bánh công tác có thể không nhận được lượng dầu cần thiết. Khi đó, dòng chảy trở nên không ổn định và bơm có thể rung hoặc phát sinh tiếng ồn.

Do vậy, để RY50-32-200 vận hành mượt mà cần duy trì:

• Van hút mở đầy đủ.
• Đường hút thông thoáng.
• Không để không khí lọt vào đường hút.
• Bơm luôn được mồi đủ dầu.
• Bộ lọc đường hút không bị tắc.

Đúng chiều quay giúp bánh công tác làm việc chính xác

Chiều quay của bánh công tác có liên quan trực tiếp đến hình dạng cánh và thiết kế thân bơm.

Đối với dòng RY, khi quan sát từ phía khớp nối, chiều quay đúng của trục là theo chiều kim đồng hồ.

Nếu động cơ quay ngược, dầu không được truyền năng lượng theo đúng hướng thiết kế. Lưu lượng và cột áp có thể giảm, đồng thời trạng thái làm việc của bơm không còn ổn định như yêu cầu.

Kiểm tra chiều quay vì vậy là bước cần thiết trước khi đưa RY50-32-200 vào vận hành chính thức.

Vận hành trong vùng lưu lượng phù hợp giúp bơm chạy êm hơn

Bơm ly tâm không nên vận hành quá xa vùng làm việc thiết kế.

Đối với dòng RY, không nên duy trì bơm ở lưu lượng quá thấp trong thời gian dài. Khi lưu lượng không phù hợp, dòng chảy bên trong bánh công tác có thể trở nên kém ổn định, làm tăng rung và nhiệt độ.

Vì vậy, lựa chọn đúng bơm cho nhu cầu thực tế và duy trì lưu lượng phù hợp là yếu tố trực tiếp giúp RY50-32-200 phát huy ưu điểm vận hành của cơ chế ly tâm.

Sự kết hợp giữa cơ chế ly tâm và kết cấu cơ khí

Khả năng Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà không đến từ một bộ phận riêng lẻ mà là kết quả của sự phối hợp giữa nhiều chi tiết.

Bánh công tác tạo dòng ly tâm; trục truyền mô-men; hai ổ bi định vị rôto; khớp nối mềm truyền động từ động cơ; thân bơm thu và định hướng dòng dầu; cửa hút hướng trục đưa dầu vào tâm bánh; cửa xả hướng tâm đưa dầu sang hệ thống.

Khi tất cả các bộ phận được lắp đặt, bôi trơn và vận hành đúng, dòng dầu có thể được duy trì liên tục với mức rung và tiếng ồn được kiểm soát tốt hơn.

Bơm dầu truyền nhiệt RY50-32-200 vận hành mượt mà nhờ cơ chế ly tâm hiện đại dựa trên quá trình bánh công tác quay liên tục để hút dầu vào tâm, truyền năng lượng cho dầu và đưa chất lỏng ra phía ngoài trước khi dẫn tới cửa xả. Cơ chế này tạo dòng tuần hoàn liên tục, rất phù hợp với hệ thống dầu tải nhiệt công nghiệp.

Khả năng vận hành ổn định của RY50-32-200 còn được hỗ trợ bởi cửa hút hướng trục, cửa xả hướng tâm, hai ổ bi định vị trục, khớp nối mềm và kết cấu bơm – động cơ đồng tâm. Khi bơm được mồi đầy dầu, quay đúng chiều, căn chỉnh chính xác và duy trì trong vùng lưu lượng thích hợp, cơ chế ly tâm có thể phát huy hiệu quả tốt, giúp RY50-32-200 duy trì dòng dầu ổn định trong quá trình vận hành liên tục.

Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò quan trọng trong hệ thống gia nhiệt hóa chất

Trong các dây chuyền sản xuất hóa chất, nhiệt độ có ảnh hưởng trực tiếp đến quá trình phản ứng, phối trộn, hòa tan, cô đặc và xử lý nguyên liệu. Vì vậy, hệ thống gia nhiệt không chỉ cần tạo ra nhiệt mà còn phải đưa nhiệt lượng đến thiết bị sản xuất một cách liên tục. Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò quan trọng trong hệ thống gia nhiệt hóa chất nhờ đảm nhiệm nhiệm vụ tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt.

Với thông số sử dụng gồm lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 phù hợp với những hệ thống tuần hoàn dầu nóng có yêu cầu thủy lực tương ứng.

RY50-32-200 là mắt xích vận chuyển nhiệt trong hệ thống hóa chất

Trong hệ thống gia nhiệt bằng dầu tải nhiệt, thiết bị gia nhiệt tạo ra nhiệt lượng nhưng nhiệt không tự truyền đến bồn phản ứng hoặc thiết bị công nghệ. RY50-32-200 thực hiện nhiệm vụ đưa dầu nóng từ nguồn nhiệt đến khu vực sử dụng nhiệt.

Sau khi dầu truyền một phần nhiệt lượng cho thiết bị, dầu được đưa trở lại bộ gia nhiệt để tiếp tục nhận nhiệt. Quá trình này hình thành vòng tuần hoàn:

Thiết bị gia nhiệt → Bơm RY50-32-200 → thiết bị sử dụng nhiệt → đường dầu hồi → thiết bị gia nhiệt.

Do đó, nếu bơm tuần hoàn hoạt động không ổn định, khả năng truyền nhiệt của toàn bộ hệ thống hóa chất cũng bị ảnh hưởng.

Duy trì nhiệt độ cho bồn phản ứng hóa chất

Một trong những vị trí quan trọng của Bơm dầu truyền nhiệt RY50-32-200 trong hệ thống gia nhiệt hóa chất là cấp dầu nóng cho áo gia nhiệt của bồn phản ứng.

Dầu tải nhiệt được RY50-32-200 đưa liên tục qua áo nhiệt hoặc coil trao đổi nhiệt bố trí quanh bồn. Nhiệt từ dầu được truyền qua thành thiết bị để làm nóng nguyên liệu bên trong.

Hỗ trợ kiểm soát nhiệt độ phản ứng

Nhiều quá trình hóa học cần được duy trì trong một khoảng nhiệt độ nhất định. Nếu dòng dầu tuần hoàn không ổn định, nhiệt lượng cấp cho bồn có thể thay đổi, từ đó làm nhiệt độ quá trình dao động.

RY50-32-200 giúp duy trì dòng dầu nóng liên tục, hỗ trợ hệ thống điều khiển nhiệt độ vận hành ổn định hơn và tạo điều kiện để quá trình phản ứng diễn ra theo yêu cầu công nghệ.

Cấp nhiệt cho bồn khuấy và bồn phối trộn hóa chất

Trong các công đoạn phối trộn, một số nguyên liệu cần được gia nhiệt để giảm độ nhớt, tăng khả năng hòa tan hoặc hỗ trợ quá trình trộn.

RY50-32-200 có thể tuần hoàn dầu nóng qua áo gia nhiệt của bồn khuấy. Khi dầu liên tục đi qua bề mặt trao đổi nhiệt, nhiệt lượng được cấp thường xuyên cho nguyên liệu.

Vai trò của bơm ở đây tập trung vào việc duy trì dòng môi chất mang nhiệt, giúp quá trình gia nhiệt không bị gián đoạn trong thời gian bồn đang khuấy và xử lý hóa chất.

Duy trì lưu lượng dầu tải nhiệt ổn định

Lưu lượng 18 m³/h là yếu tố trực tiếp quyết định lượng dầu được RY50-32-200 đưa qua hệ thống trong một đơn vị thời gian.

Trong hệ thống gia nhiệt hóa chất, duy trì lưu lượng phù hợp giúp dầu nóng được vận chuyển liên tục tới bồn phản ứng, bộ trao đổi nhiệt và các thiết bị khác.

Nếu lưu lượng giảm quá thấp, khả năng vận chuyển nhiệt cũng suy giảm. Vì vậy, bơm tuần hoàn cần được vận hành trong vùng làm việc phù hợp với thiết kế của hệ thống.

Cột áp 50 m giúp dầu vượt qua trở lực hệ thống

Mạng đường ống dầu tải nhiệt trong nhà máy hóa chất thường bao gồm nhiều đoạn ống, van, co nối, áo gia nhiệt và bộ trao đổi nhiệt. Tất cả những thành phần này đều tạo ra tổn thất áp suất.

Với cột áp 50 m, RY50-32-200 tạo áp lực giúp dầu tải nhiệt lưu thông qua hệ thống có trở lực tương ứng.

Khả năng tạo cột áp đặc biệt quan trọng khi khoảng cách giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt lớn hoặc hệ thống có nhiều thiết bị mắc trên cùng mạng tuần hoàn.

RY50-32-200 hỗ trợ phân phối nhiệt đến nhiều thiết bị hóa chất

Trong một nhà máy, hệ thống dầu tải nhiệt có thể cấp nhiệt cho nhiều khu vực cùng lúc như bồn phản ứng, bồn khuấy, bộ trao đổi nhiệt hoặc thiết bị sấy.

RY50-32-200 có thể đưa dầu nóng vào tuyến ống chính, sau đó dầu được phân phối đến từng nhánh theo thiết kế của hệ thống.

Tạo nguồn nhiệt tập trung cho dây chuyền

Thay vì mỗi thiết bị sử dụng một nguồn nhiệt riêng, nhà máy có thể sử dụng một hệ thống dầu tải nhiệt trung tâm.

Trong cấu hình này, RY50-32-200 đóng vai trò quan trọng trong việc liên kết nguồn nhiệt trung tâm với các thiết bị tiêu thụ nhiệt, giúp hệ thống gia nhiệt được tổ chức tập trung và tuần hoàn liên tục.

Khả năng làm việc với dầu tải nhiệt nóng phù hợp ngành hóa chất

RY50-32-200 thuộc dòng bơm RY chuyên dùng cho hệ thống tuần hoàn dầu truyền nhiệt. Dòng bơm này hướng đến môi chất nhiệt độ cao, ăn mòn yếu và không chứa hạt rắn.

Đây là đặc tính phù hợp với nhiều hệ thống gia nhiệt gián tiếp trong ngành hóa chất, nơi dầu tải nhiệt được sử dụng để truyền năng lượng mà không tiếp xúc trực tiếp với sản phẩm.

Nhờ đó, Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò quan trọng trong hệ thống gia nhiệt hóa chất có yêu cầu nhiệt độ cao và vận hành kéo dài.

RY50-32-200 góp phần duy trì dây chuyền hóa chất hoạt động liên tục

Nhiều dây chuyền hóa chất hoạt động theo mẻ dài hoặc sản xuất liên tục. Trong khoảng thời gian đó, nguồn nhiệt phải được duy trì ổn định.

Nếu bơm tuần hoàn dầu dừng, lượng nhiệt đưa tới thiết bị nhanh chóng suy giảm. Điều này có thể ảnh hưởng đến điều kiện công nghệ của toàn bộ dây chuyền.

Vì vậy, RY50-32-200 không chỉ là thiết bị vận chuyển dầu mà còn là một bộ phận trực tiếp hỗ trợ duy trì tính liên tục của hệ thống gia nhiệt.

Tầm quan trọng của việc vận hành RY50-32-200 ổn định

Để RY50-32-200 phát huy đúng vai trò trong hệ thống hóa chất, cần bảo đảm bơm luôn được cung cấp đầy đủ môi chất và không chạy khan.

Dầu nóng cũng cần được tuần hoàn và gia nhiệt theo đúng quy trình để hạn chế thay đổi nhiệt độ đột ngột đối với thân bơm.

Bên cạnh đó, cần chú ý đến tình trạng đồng tâm giữa bơm và động cơ, độ rung, nhiệt độ ổ bi, tình trạng làm kín và lưu lượng thực tế. Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng hoạt động ổn định của bơm trong dây chuyền gia nhiệt.

Vai trò của bơm dự phòng trong hệ thống hóa chất quan trọng

Đối với dây chuyền không được phép ngừng cấp nhiệt, hệ thống có thể bố trí một RY50-32-200 làm việc và một bơm dự phòng.

Khi bơm chính cần kiểm tra hoặc bảo dưỡng, bơm dự phòng có thể được đưa vào vận hành để duy trì dòng dầu tải nhiệt.

Giải pháp này đặc biệt phù hợp với các nhà máy hóa chất hoạt động liên tục, nơi việc ngừng tuần hoàn dầu có thể ảnh hưởng đến toàn bộ quá trình sản xuất.

Bơm dầu truyền nhiệt RY50-32-200 đóng vai trò quan trọng trong hệ thống gia nhiệt hóa chất bởi thiết bị đảm nhiệm nhiệm vụ tuần hoàn dầu nóng giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Bơm hỗ trợ cấp nhiệt cho bồn phản ứng, bồn khuấy, bộ trao đổi nhiệt và nhiều thiết bị công nghệ khác, đồng thời duy trì dòng dầu liên tục trong toàn mạng gia nhiệt.

Với lưu lượng 18 m³/h, cột áp 50 m, công suất 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 có thể đáp ứng những hệ thống có yêu cầu tương ứng về lưu lượng và trở lực. Khả năng duy trì tuần hoàn dầu ổn định giúp hệ thống gia nhiệt hóa chất giữ được nguồn nhiệt liên tục, hỗ trợ kiểm soát nhiệt độ và góp phần duy trì hoạt động ổn định của dây chuyền sản xuất.
