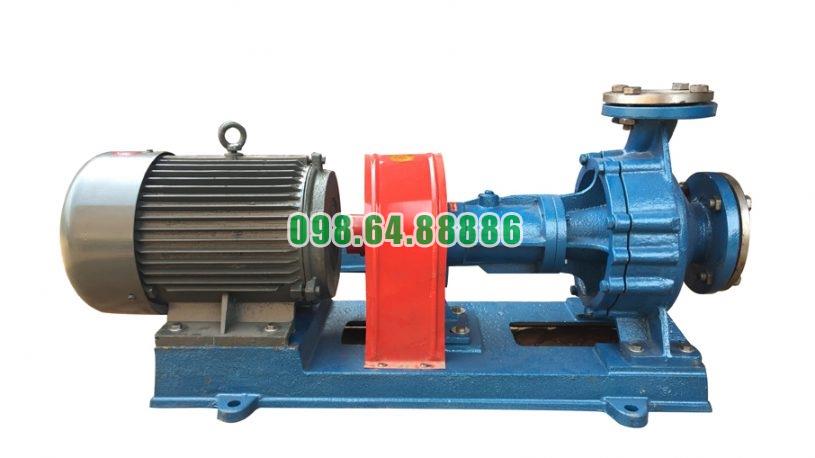

Bơm dầu chịu nhiệt RY40-25-160 cột áp 28 m, lưu lượng 10 m3/h, tốc độ 2.900 vòng/phút, công suất 2.2 kW

Quá trình luân chuyển chất lỏng nhiệt độ cao bằng bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 đảm nhiệm nhiệm vụ tạo dòng tuần hoàn liên tục cho dầu tải nhiệt hoặc chất lỏng nhiệt độ cao trong hệ thống gia nhiệt. Với lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ quay 2.900 vòng/phút, bơm tạo năng lượng cần thiết để đưa môi chất từ đường hồi, qua thiết bị gia nhiệt, đến khu vực sử dụng nhiệt và quay trở lại bơm.

Quá trình luân chuyển của chất lỏng có thể khái quát theo chu trình:

Đường hồi → cửa hút bơm → bánh công tác → thân bơm → cửa xả → thiết bị gia nhiệt/thiết bị sử dụng nhiệt → đường hồi → bơm.

Chất lỏng nhiệt độ cao đi vào cửa hút RY40-25-160

Quá trình luân chuyển bắt đầu khi dầu truyền nhiệt từ đường hồi của hệ thống đi đến cửa hút DN40 của bơm RY40-25-160.

Cửa hút được bố trí theo hướng trục, vì vậy chất lỏng đi tương đối trực tiếp vào khu vực tâm của bánh công tác.

Dầu được dẫn về tâm bánh công tác

Khu vực tâm bánh công tác là vùng tiếp nhận dòng dầu trước khi năng lượng từ động cơ được truyền sang chất lỏng.

Khi hệ thống đã được điền đầy môi chất và đường hút thông thoáng, dầu liên tục đi vào tâm bánh công tác để thay thế lượng dầu vừa được đẩy ra phía ngoài.

Nhờ quá trình này, bơm duy trì một dòng hút liên tục thay vì vận chuyển dầu theo từng chu kỳ gián đoạn.

Bánh công tác truyền năng lượng cho chất lỏng

Bánh công tác là bộ phận trực tiếp tạo ra chuyển động của dầu bên trong bơm.

Động cơ 2,2 kW làm quay trục bơm thông qua khớp nối. Bánh công tác được cố định trên trục và quay theo với tốc độ khoảng 2.900 vòng/phút.

Chất lỏng được đưa từ tâm ra phía ngoài bánh công tác

Khi bánh công tác quay, dầu tại khu vực tâm được các cánh bánh công tác dẫn chuyển động và đẩy dần ra phía ngoài.

Trong quá trình này, dầu nhận năng lượng cơ học từ bánh công tác. Vận tốc của dòng dầu tăng lên và chất lỏng được đưa ra vùng ngoài của bánh công tác.

Đây là giai đoạn quan trọng nhất trong quá trình luân chuyển chất lỏng nhiệt độ cao bằng bơm dầu truyền nhiệt RY40-25-160, bởi năng lượng từ động cơ được chuyển thành năng lượng của dòng chất lỏng tại đây.

Thân bơm thu nhận dòng dầu từ bánh công tác

Sau khi rời bánh công tác, dầu đi vào khoang của thân bơm.

Thân bơm có nhiệm vụ tiếp nhận lượng dầu được bánh công tác đẩy ra và hướng dòng dầu về phía cửa xả.

Chuyển vận tốc thành áp lực đẩy

Khi dầu đi từ bánh công tác vào thân bơm, một phần động năng của dòng chất lỏng được chuyển thành áp năng.

Nhờ đó, dầu không chỉ có chuyển động mà còn có đủ áp lực để đi qua đường ống và các thiết bị phía sau bơm.

RY40-25-160 tạo cột áp 28 m tại lưu lượng 10 m³/h, cung cấp chênh áp cần thiết để duy trì quá trình tuần hoàn khi trở lực của hệ thống phù hợp với đặc tính của bơm.

Chất lỏng được đẩy ra cửa xả DN25

Sau khi nhận năng lượng tại bánh công tác và được tập trung trong thân bơm, dầu đi ra ngoài qua cửa xả DN25.

Cửa xả được bố trí theo hướng tâm và hướng lên trên.

Tại đây, dòng dầu đã có áp lực cao hơn so với khi đi vào cửa hút và tiếp tục di chuyển qua đường ống của hệ thống gia nhiệt.

Dòng dầu từ bơm đi đến khu vực cần truyền nhiệt

Từ cửa xả, dầu có thể được dẫn tới các bộ phận được bố trí trong vòng tuần hoàn như:

• Thiết bị gia nhiệt.
• Bộ trao đổi nhiệt.
• Bồn hoặc thiết bị cần duy trì nhiệt độ.
• Đường ống công nghệ sử dụng dầu tải nhiệt.

Điểm quan trọng là bơm duy trì chuyển động của dầu trong toàn bộ vòng tuần hoàn, giúp nhiệt lượng được vận chuyển cùng với dòng chất lỏng.

Dầu nhận nhiệt trong thiết bị gia nhiệt

Trong một vòng tuần hoàn điển hình, dầu được đưa qua thiết bị gia nhiệt để tăng nhiệt độ trước khi đi đến khu vực cần sử dụng nhiệt.

Tại thiết bị gia nhiệt, dầu hấp thụ nhiệt nhưng vẫn ở trạng thái lưu động nhờ tác dụng tuần hoàn của bơm RY40-25-160.

Dầu nóng trở thành môi chất vận chuyển nhiệt

Sau khi được gia nhiệt, dầu đóng vai trò như một môi chất mang nhiệt.

Thay vì truyền nhiệt trực tiếp từ nguồn gia nhiệt đến từng thiết bị, nhiệt lượng được đưa vào dầu và dòng dầu nóng được bơm tuần hoàn đến các vị trí cần nhiệt.

Vì vậy, trong hệ thống này, RY40-25-160 không tạo ra nhiệt mà tạo ra sự luân chuyển của môi chất mang nhiệt.

Dầu nóng được đưa đến thiết bị sử dụng nhiệt

Dòng dầu sau khi đạt nhiệt độ yêu cầu tiếp tục di chuyển đến thiết bị cần sử dụng nhiệt.

Tại đây xảy ra quá trình trao đổi nhiệt giữa dầu và thiết bị công nghệ.

Dầu truyền nhiệt cho thiết bị

Khi đi qua bề mặt trao đổi nhiệt, dầu giải phóng một phần nhiệt lượng.

Nhiệt có thể được truyền cho:

• Vật liệu cần gia nhiệt.
• Thành thiết bị.
• Bồn chứa.
• Dây chuyền công nghệ.
• Một môi chất thứ hai trong bộ trao đổi nhiệt.

Trong suốt quá trình này, dòng dầu vẫn tiếp tục chuyển động thay vì dừng lại tại thiết bị.

Chất lỏng sau trao đổi nhiệt quay về bơm

Sau khi truyền một phần nhiệt lượng cho thiết bị, nhiệt độ của dầu giảm xuống.

Dầu sau đó đi theo đường hồi trở lại khu vực hút của RY40-25-160.

Khi đến cửa hút DN40, dầu lại đi vào tâm bánh công tác và bắt đầu một chu trình mới.

Như vậy, vòng luân chuyển được lặp lại liên tục:

Bơm → gia nhiệt → vận chuyển dầu nóng → trao đổi nhiệt → hồi dầu → bơm.

RY40-25-160 duy trì vòng tuần hoàn liên tục như thế nào?

Điểm quan trọng trong quá trình này là bơm không đơn thuần đẩy một lượng dầu từ vị trí A đến vị trí B. RY40-25-160 duy trì một vòng tuần hoàn khép kín liên tục.

Lưu lượng 10 m³/h duy trì lượng dầu tuần hoàn

Tại điểm làm việc thiết kế, bơm có khả năng luân chuyển khoảng 10 m³ dầu mỗi giờ.

Dòng dầu liên tục giúp nhiệt được vận chuyển đều hơn trong hệ thống và hạn chế tình trạng môi chất đứng yên lâu tại khu vực có nhiệt độ cao.

Cột áp 28 m khắc phục trở lực đường tuần hoàn

Trong quá trình di chuyển, dầu gặp trở lực tại đường ống, van, đoạn cong và các thiết bị trao đổi nhiệt.

Bơm tạo cột áp để bù lại những tổn thất này và duy trì chuyển động của dầu trong toàn bộ vòng tuần hoàn.

Do đó, lưu lượng và cột áp phải được xem xét đồng thời khi sử dụng RY40-25-160 trong hệ thống gia nhiệt.

Quá trình tuần hoàn giúp hạn chế quá nhiệt cục bộ

Một yêu cầu quan trọng khi sử dụng chất lỏng truyền nhiệt là không để dầu đứng yên quá lâu tại vùng đang được gia nhiệt mạnh.

Khi RY40-25-160 duy trì dòng tuần hoàn ổn định, dầu liên tục đi qua vùng nhận nhiệt rồi nhanh chóng được chuyển sang khu vực sử dụng nhiệt.

Dầu nóng được thay thế liên tục tại nguồn gia nhiệt

Lượng dầu vừa nhận nhiệt được đưa ra khỏi thiết bị gia nhiệt, đồng thời một lượng dầu có nhiệt độ thấp hơn từ đường hồi đi vào thay thế.

Quá trình liên tục này giúp sự phân bố nhiệt trong dòng môi chất đồng đều hơn và giảm nguy cơ hình thành các vùng dầu bị nung nóng cục bộ.

Gia nhiệt từ từ giúp dòng dầu nóng luân chuyển ổn định

Đối với RY40-25-160, quá trình đưa hệ thống từ trạng thái nguội lên nhiệt độ vận hành cần được thực hiện từ từ.

Thân bơm, trục, bộ làm kín và các chi tiết cơ khí đều chịu ảnh hưởng của sự thay đổi nhiệt độ.

Dòng dầu được tuần hoàn trong giai đoạn tăng nhiệt

Thay vì đưa ngay dầu có nhiệt độ rất cao vào một bơm đang nguội, dầu nên được tuần hoàn để nhiệt độ của cụm bơm tăng dần.

Điều này giúp các chi tiết nóng lên tương đối đồng đều và hạn chế chênh lệch nhiệt độ quá lớn giữa dầu với thân bơm.

Loại bỏ không khí giúp quá trình luân chuyển ổn định hơn

Trước khi bơm làm việc, thân bơm và đường ống cần có đủ chất lỏng.

Không khí tồn tại trong đường tuần hoàn có thể làm dòng dầu không liên tục và ảnh hưởng đến khả năng tạo áp của bánh công tác.

Bánh công tác cần làm việc trong môi trường có đủ dầu

RY40-25-160 là bơm ly tâm, vì vậy bánh công tác cần được bao quanh bởi môi chất để truyền năng lượng hiệu quả.

Khi thân bơm được điền đầy dầu, bánh công tác có thể liên tục nhận dầu tại tâm và đẩy dầu ra phía ngoài.

Dòng chảy khi đó hình thành ổn định theo hướng:

Cửa hút → tâm bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả.

Van xả điều chỉnh dòng dầu sau bơm

Sau khi bơm đạt tốc độ làm việc, dòng dầu từ cửa xả được đưa dần vào hệ thống bằng cách mở van xả phù hợp.

Việc điều chỉnh ở phía xả cho phép kiểm soát dòng dầu mà vẫn duy trì điều kiện hút ổn định cho bơm.

Van hút nên được mở đầy đủ khi vận hành bình thường để dầu có thể đi vào bánh công tác thuận lợi.

Duy trì lưu lượng giúp bảo vệ quá trình tuần hoàn dầu nóng

RY40-25-160 cần có dòng môi chất đi qua trong quá trình vận hành.

Nếu lưu lượng giảm quá thấp, lượng dầu đi qua bơm giảm trong khi các chi tiết vẫn chịu tác động của nhiệt độ và chuyển động quay.

Vì vậy, đối với hệ thống có nhu cầu tải thay đổi lớn, đường hồi hoặc bypass có thể được sử dụng để duy trì một lượng dầu tuần hoàn cần thiết qua bơm.

Mục tiêu chính vẫn là bảo đảm:

Bơm luôn có dầu → bánh công tác luôn tạo dòng → dầu nóng luôn được luân chuyển.

Chu trình luân chuyển hoàn chỉnh của RY40-25-160

Toàn bộ quá trình có thể chia thành sáu bước chính:

Bước 1: Dầu hồi đi vào bơm

Dầu từ hệ thống trở lại cửa hút DN40 và đi về tâm bánh công tác.

Bước 2: Bánh công tác truyền năng lượng

Bánh công tác quay ở 2.900 vòng/phút và đưa dầu từ tâm ra phía ngoài.

Bước 3: Dầu được tăng áp

Thân bơm thu dòng dầu từ bánh công tác và hướng dầu về cửa xả.

Bước 4: Dầu được đưa vào vòng gia nhiệt

Dầu đi ra cửa xả DN25 với lưu lượng làm việc khoảng 10 m³/h và tiếp tục đến các thiết bị trong hệ thống.

Bước 5: Dầu vận chuyển và truyền nhiệt

Dầu nóng mang nhiệt đến thiết bị sử dụng nhiệt, truyền một phần nhiệt lượng rồi giảm nhiệt độ.

Bước 6: Dầu quay trở lại RY40-25-160

Dầu theo đường hồi trở lại cửa hút và chu trình tiếp tục được lặp lại.

Quá trình luân chuyển chất lỏng nhiệt độ cao bằng bơm dầu truyền nhiệt RY40-25-160 được thực hiện theo một vòng tuần hoàn liên tục. Dầu từ đường hồi đi vào cửa hút DN40, được bánh công tác quay ở 2.900 vòng/phút truyền năng lượng, sau đó đi qua thân bơm và được đẩy ra cửa xả DN25.

Với lưu lượng 10 m³/h và cột áp 28 m, RY40-25-160 tạo dòng và áp lực cần thiết để dầu di chuyển qua thiết bị gia nhiệt, đến khu vực sử dụng nhiệt rồi quay trở lại bơm. Quá trình này được lặp lại liên tục, biến dầu truyền nhiệt thành môi chất mang nhiệt tuần hoàn trong toàn bộ hệ thống.

Điểm cốt lõi của RY40-25-160 trong quá trình này là duy trì dòng chất lỏng nóng liên tục từ cửa hút, qua bánh công tác, đến cửa xả và vòng tuần hoàn gia nhiệt, qua đó bảo đảm nhiệt lượng được vận chuyển ổn định đến các vị trí cần sử dụng.

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY40-25-160 trong hệ thống gia nhiệt

Bơm dầu truyền nhiệt RY40-25-160 có kết cấu bơm ly tâm trục ngang, được thiết kế để tuần hoàn dầu nóng trong hệ thống gia nhiệt. Cấu tạo của bơm tập trung vào ba nhiệm vụ chính: tạo dòng dầu tuần hoàn, chịu được điều kiện nhiệt độ cao và duy trì độ ổn định của trục khi vận hành liên tục.

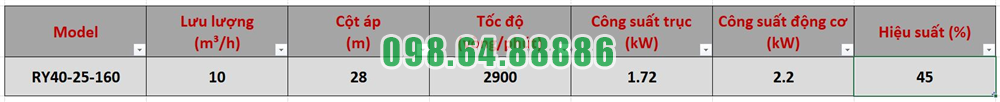

Với lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 gồm các bộ phận chính như thân bơm, bánh công tác, trục bơm, nắp bơm, cụm ổ bi, bộ chèn làm kín, phớt dầu, thân ổ trục, giá đỡ và khớp nối với động cơ.

Thân bơm RY40-25-160

Thân bơm là bộ phận trực tiếp chứa và dẫn dòng dầu truyền nhiệt. Đây cũng là một trong những chi tiết chịu nhiệt và chịu áp suất chính của bơm.

Cửa hút của bơm

RY40-25-160 có cửa hút danh nghĩa 40 mm. Cửa hút được bố trí theo hướng trục, đưa dầu truyền nhiệt đi trực tiếp vào khu vực trung tâm của bánh công tác.

Cấu tạo này tạo đường đi tương đối thẳng cho dầu khi đi vào bơm, giúp bánh công tác tiếp nhận dầu và bắt đầu quá trình tăng năng lượng cho dòng chất lỏng.

Trong hệ thống gia nhiệt, cửa hút thường được nối với đường dầu hồi hoặc đường dầu từ nguồn chứa tùy theo cách bố trí hệ thống.

Cửa xả của bơm

Cửa xả có đường kính danh nghĩa 25 mm, nhỏ hơn cửa hút và được bố trí theo hướng hướng tâm.

Sau khi dầu nhận năng lượng từ bánh công tác, thân bơm thu dòng dầu và dẫn đến cửa xả. Từ đây, dầu nóng tiếp tục đi vào đường ống của hệ thống gia nhiệt.

Như vậy, dòng dầu qua RY40-25-160 có thể hình dung theo trình tự:

Cửa hút 40 mm → tâm bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả 25 mm.

Bánh công tác của RY40-25-160

Bánh công tác là chi tiết trực tiếp tạo ra khả năng bơm của RY40-25-160.

Khi động cơ hoạt động, bánh công tác quay với tốc độ 2.900 vòng/phút. Dầu đi vào gần tâm bánh công tác, sau đó được các cánh dẫn tác động và đưa ra phía ngoài.

Vai trò của bánh công tác trong hệ thống gia nhiệt

Bánh công tác không tạo ra nhiệt. Nhiệm vụ của nó là truyền năng lượng cơ học cho dầu để dầu có thể tuần hoàn qua hệ thống.

Nhờ bánh công tác, RY40-25-160 có thể tạo:

• Lưu lượng khoảng 10 m³/h tại điểm làm việc thiết kế.
• Cột áp 28 m.
• Dòng dầu tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Do phải tiếp xúc trực tiếp với dầu nóng, bánh công tác là một trong những bộ phận nằm trong vùng nhiệt độ cao của bơm.

Trục bơm RY40-25-160

Trục bơm nằm dọc theo thân bơm và kết nối bánh công tác với hệ truyền động.

Một đầu trục lắp bánh công tác, đầu còn lại nối với động cơ thông qua khớp nối.

Chức năng truyền mô-men

Động cơ 2,2 kW tạo chuyển động quay. Mô-men được truyền theo trình tự:

Động cơ → khớp nối → trục bơm → bánh công tác.

Trục vì vậy vừa phải chịu tải quay vừa phải duy trì độ ổn định khi hoạt động ở tốc độ 2.900 vòng/phút.

Trục cũng là vị trí cần làm kín

Trục phải đi từ vùng chứa dầu nóng ra phía ngoài để kết nối với hệ truyền động. Đây chính là vị trí có khả năng phát sinh rò dầu.

Vì vậy, xung quanh trục được bố trí cụm làm kín nhằm hạn chế dầu nóng đi dọc theo trục ra bên ngoài.

Nắp bơm

Nắp bơm được lắp với thân bơm để tạo thành buồng làm việc hoàn chỉnh.

Bộ phận này nằm ngay phía sau bánh công tác và tham gia phân cách giữa khu vực dầu nóng với phần ổ trục của bơm.

Vị trí bố trí cụm làm kín

Nắp bơm cũng là khu vực bố trí bộ chèn làm kín quanh trục.

Do đó, nắp bơm vừa có nhiệm vụ hoàn thiện buồng chứa dầu vừa tạo vị trí lắp đặt cho hệ thống làm kín trục.

Bộ chèn làm kín

Bộ chèn làm kín được bố trí quanh trục tại vị trí trục đi qua nắp bơm.

Đây là một trong những chi tiết quan trọng đối với cấu tạo của bơm dầu truyền nhiệt RY40-25-160, bởi môi chất được bơm là dầu nóng.

Cách bộ chèn làm việc

Vật liệu chèn bao quanh trục và tạo vùng tiếp xúc nhằm hạn chế dầu di chuyển qua khe hở giữa trục và nắp bơm.

Bộ chèn phải được lắp với mức ép phù hợp. Nếu quá lỏng, dầu dễ rò ra ngoài. Nếu quá chặt, ma sát giữa trục và vật liệu chèn tăng, làm khu vực này nóng lên nhanh hơn.

Phớt dầu chịu nhiệt

Ngoài bộ chèn làm kín, RY40-25-160 còn bố trí phớt dầu chịu nhiệt tại khu vực trục.

Phớt dầu tạo thêm một lớp kiểm soát dầu giữa vùng đầu bơm và cụm ổ trục.

Vai trò của phớt dầu

Phớt dầu giúp:

• Hạn chế dầu di chuyển dọc theo trục.
• Bảo vệ khu vực ổ trục.
• Giảm nguy cơ dầu nóng đi vào khoang không phù hợp.
• Hỗ trợ bộ chèn trong việc kiểm soát rò rỉ.

Trong hệ thống gia nhiệt, đây là chi tiết cần được kiểm tra thường xuyên vì phớt phải chịu ảnh hưởng đồng thời của nhiệt độ và chuyển động quay của trục.

Cụm ổ bi của RY40-25-160

RY40-25-160 sử dụng cụm ổ trục với hai ổ bi để đỡ và định vị trục.

Ổ bi giúp giữ trục đúng tâm trong khi bánh công tác quay với tốc độ cao.

Ổ bi phía bánh công tác

Ổ bi phía trước nằm gần đầu bơm hơn và chịu ảnh hưởng nhiệt lớn hơn từ khu vực dầu nóng.

Nó có nhiệm vụ giữ trục ổn định gần bánh công tác, hạn chế độ đảo của rôto khi quay.

Ổ bi phía khớp nối

Ổ bi phía sau nằm gần đầu khớp nối và động cơ.

Hai ổ bi phối hợp với nhau để giữ trục đúng vị trí, giúp bánh công tác quay ổn định trong thân bơm.

Độ ổn định của cụm ổ bi ảnh hưởng trực tiếp đến:

• Độ rung của bơm.
• Độ đồng tâm của trục.
• Độ bền của bộ làm kín.
• Khả năng quay ổn định của bánh công tác.

Thân ổ trục

Hai ổ bi được bố trí bên trong thân ổ trục.

Thân ổ trục vừa là kết cấu chịu lực vừa tạo không gian để bố trí ổ bi và chất bôi trơn.

Vai trò trong môi trường dầu nóng

Đối với RY40-25-160, thân ổ trục được bố trí cách tương đối với buồng bơm nóng. Cấu tạo này giúp giảm mức độ truyền nhiệt trực tiếp từ dầu truyền nhiệt đến ổ bi.

Phần thân ổ trục và các bộ phận trung gian cũng giúp giải phóng một phần nhiệt ra môi trường, hỗ trợ bảo vệ vòng bi và chất bôi trơn.

Giá đỡ trung tâm

Giá đỡ liên kết cụm đầu bơm với thân ổ trục và giúp giữ toàn bộ cụm rôto ở đúng vị trí.

Bộ phận này góp phần tạo nên kết cấu đỡ một phía đặc trưng của RY40-25-160.

Vai trò đối với độ cứng của cụm bơm

Giá đỡ giúp duy trì vị trí tương quan giữa:

• Thân bơm.
• Nắp bơm.
• Trục.
• Cụm ổ bi.
• Khớp nối.

Kết cấu đủ cứng giúp hạn chế biến dạng và rung động trong khi bơm vận hành.

Khớp nối giữa bơm và động cơ

RY40-25-160 không gắn bánh công tác trực tiếp lên trục động cơ. Bơm có trục riêng và được kết nối với động cơ bằng khớp nối mềm.

Chức năng truyền động

Khớp nối truyền chuyển động quay từ động cơ 2,2 kW đến trục bơm.

Khi động cơ quay, chuỗi truyền động gồm:

Trục động cơ → khớp nối mềm → trục RY40-25-160 → bánh công tác.

Hỗ trợ giảm tác động của rung động

Khớp nối mềm cũng giúp hấp thụ một phần rung động và sai lệch nhỏ giữa hai trục.

Tuy nhiên, khớp nối mềm không thay thế cho việc căn chỉnh đồng tâm. Trục động cơ và trục bơm vẫn phải được căn chỉnh chính xác để toàn bộ cụm RY40-25-160 hoạt động ổn định.

Động cơ 2,2 kW

Động cơ là nguồn cung cấp năng lượng cơ học cho RY40-25-160.

Công suất động cơ của model này là 2,2 kW, tạo tốc độ quay khoảng 2.900 vòng/phút.

Động cơ và bơm được bố trí trên cùng một bệ để giữ vị trí tương đối giữa hai trục.

Trong cấu tạo của cụm RY40-25-160, động cơ không tiếp xúc trực tiếp với dầu truyền nhiệt. Nhiệt từ dầu được giới hạn chủ yếu tại phía đầu bơm và được giảm dần trước khi truyền về phía động cơ.

Bệ máy của cụm RY40-25-160

Bơm và động cơ được lắp trên một bệ chung.

Bệ máy giữ cố định vị trí của:

• Bơm.
• Động cơ.
• Khớp nối.
• Cụm ổ trục.

Độ phẳng và độ cứng của bệ có ảnh hưởng lớn đến khả năng căn chỉnh đồng tâm giữa bơm và động cơ.

Nếu bệ bị cong, nghiêng hoặc chịu lực từ đường ống, vị trí trục có thể thay đổi và làm cụm bơm rung khi vận hành.

Cấu tạo RY40-25-160 khi đặt trong hệ thống gia nhiệt

Khi được đưa vào hệ thống gia nhiệt, các bộ phận của RY40-25-160 phối hợp thành một cụm hoàn chỉnh.

Phía tiếp xúc với dầu nóng

Bao gồm:

Cửa hút → thân bơm → bánh công tác → nắp bơm → cửa xả.

Đây là khu vực trực tiếp tiếp nhận và vận chuyển dầu truyền nhiệt.

Phía làm kín và đỡ trục

Bao gồm:

Bộ chèn làm kín → phớt dầu → trục → hai ổ bi → thân ổ trục.

Khu vực này có nhiệm vụ giữ trục ổn định và hạn chế dầu nóng rò ra khỏi buồng bơm.

Phía truyền động

Bao gồm:

Khớp nối mềm → động cơ 2,2 kW → bệ máy.

Phần này cung cấp chuyển động quay cho bánh công tác.

Mối liên hệ giữa các bộ phận trong quá trình làm việc

Cấu tạo của RY40-25-160 có thể được hiểu theo một chuỗi hoạt động rất rõ ràng.

Bước 1: Động cơ tạo chuyển động

Động cơ 2,2 kW quay ở tốc độ khoảng 2.900 vòng/phút.

Bước 2: Khớp nối truyền chuyển động

Khớp nối truyền mô-men từ trục động cơ sang trục bơm.

Bước 3: Trục làm bánh công tác quay

Bánh công tác quay trong thân bơm và truyền năng lượng cho dầu.

Bước 4: Thân bơm dẫn dầu

Dầu đi vào cửa hút 40 mm, qua bánh công tác và được đưa tới cửa xả 25 mm.

Bước 5: Cụm ổ bi giữ trục ổn định

Hai ổ bi giữ trục đúng tâm trong suốt quá trình quay.

Bước 6: Cụm làm kín kiểm soát dầu tại vị trí trục

Bộ chèn và phớt dầu hạn chế dầu nóng đi dọc theo trục ra khu vực bên ngoài.

Toàn bộ các bộ phận trên phối hợp để RY40-25-160 duy trì lưu lượng 10 m³/h và cột áp 28 m tại điều kiện làm việc thiết kế.

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY40-25-160 trong hệ thống gia nhiệt được chia thành ba nhóm chính: cụm thủy lực, cụm đỡ – làm kín trục và cụm truyền động.

Cụm thủy lực gồm cửa hút 40 mm, thân bơm, bánh công tác và cửa xả 25 mm, chịu trách nhiệm tiếp nhận và vận chuyển dầu nóng. Cụm đỡ – làm kín gồm trục bơm, hai ổ bi, thân ổ trục, bộ chèn và phớt dầu chịu nhiệt, giúp trục quay ổn định và hạn chế rò rỉ. Cụm truyền động gồm khớp nối mềm và động cơ 2,2 kW, cung cấp chuyển động quay 2.900 vòng/phút cho bánh công tác.

Sự bố trí liên hoàn giữa thân bơm – bánh công tác – trục – ổ bi – làm kín – khớp nối – động cơ tạo nên cấu tạo đặc trưng của RY40-25-160, cho phép bơm thực hiện nhiệm vụ tuần hoàn dầu truyền nhiệt với lưu lượng 10 m³/h và cột áp 28 m trong hệ thống gia nhiệt.
