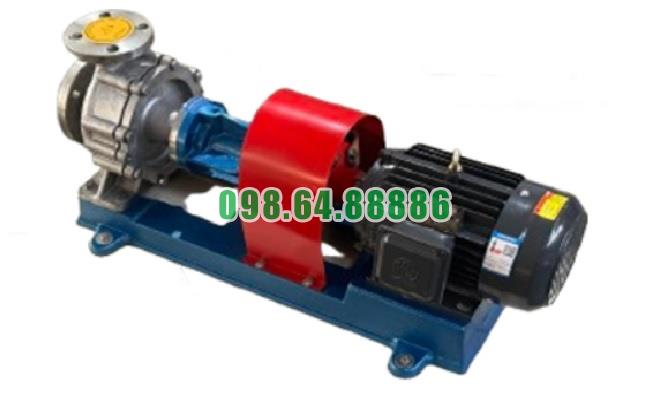

Bơm dầu nhiệt độ cao RY50-32-250A công suất 7.5 kW, cột áp 60 m, tốc độ 2900 vòng/phút, lưu lượng 16 m3/h

Kiểu dáng nhỏ gọn và kết cấu chân đế của Bơm dầu truyền nhiệt RY50-32-250A

Kiểu dáng nhỏ gọn và kết cấu chân đế của Bơm dầu truyền nhiệt RY50-32-250A là một đặc điểm đáng chú ý trong thiết kế của dòng RY. Bơm sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm; bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động qua khớp nối mềm.

Cách bố trí này giúp cụm bơm – động cơ có cấu trúc tập trung, thuận tiện khi bố trí trong khu vực lắp đặt của hệ thống tuần hoàn dầu truyền nhiệt.

Kết cấu chân đế tạo thành cụm bơm – động cơ thống nhất

Bơm RY50-32-250A không được bố trí tách rời hoàn toàn với động cơ mà hai bộ phận được đặt trên cùng một bệ máy. Đây là nền tảng để giữ vị trí tương quan giữa trục bơm và trục động cơ trong quá trình lắp đặt.

Chân đỡ kết hợp gối đỡ trung tâm

Theo tài liệu, dòng RY sử dụng chân đỡ và gối đỡ trung tâm trong kết cấu đỡ một phía.

Kết cấu này giúp cụm bơm được đỡ chắc chắn trên bệ, đồng thời tạo vị trí ổn định cho thân bơm và cụm ổ trục. Đối với RY50-32-250A, đây là yếu tố quan trọng để toàn bộ cụm máy được bố trí gọn trên một mặt bằng lắp đặt thống nhất.

Kiểu dáng nhỏ gọn nhờ cơ chế tản nhiệt tự nhiên

Một yếu tố trực tiếp góp phần tạo nên kiểu dáng nhỏ gọn của Bơm dầu truyền nhiệt RY50-32-250A là cơ chế tản nhiệt tự nhiên.

Theo nhà sản xuất, thiết kế mới của dòng RY sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Nhờ đó, cụm bơm có kết cấu gọn và đơn giản hơn, đồng thời giảm chi phí vận hành.

Giảm các bộ phận phụ trợ quanh cụm bơm

Do không cần bố trí hệ thống nước làm mát truyền thống cho cụm bơm, không gian xung quanh thiết bị có thể được tổ chức đơn giản hơn. Điều này đặc biệt có lợi trong các hệ thống công nghiệp có nhiều máy móc, đường ống và thiết bị phụ trợ cùng bố trí trong một khu vực.

Bệ máy hỗ trợ căn chỉnh bơm và động cơ

Kết cấu chân đế của RY50-32-250A không chỉ có vai trò đỡ thiết bị mà còn liên quan trực tiếp đến việc căn chỉnh đồng tâm.

Khi lắp đặt, toàn bộ cụm bơm – động cơ phải được đặt lên móng, lắp bu lông móng và sử dụng thước thủy để cân bằng bệ máy trước khi siết chặt.

Việc sử dụng chung một bệ giúp kỹ thuật viên có cơ sở cố định để điều chỉnh vị trí tương đối giữa bơm và động cơ.

Yêu cầu độ đồng tâm chính xác

Sau khi cố định bệ, cần kiểm tra độ đồng tâm giữa trục bơm và trục động cơ. Tài liệu quy định sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.

Như vậy, kết cấu chân đế chắc chắn và được cân bằng chính xác là điều kiện quan trọng để duy trì vị trí làm việc đúng của cả cụm bơm – động cơ.

Thuận lợi khi bố trí trong hệ thống công nghiệp

Kiểu dáng nhỏ gọn và kết cấu chân đế của Bơm dầu truyền nhiệt RY50-32-250A giúp việc bố trí thiết bị thuận tiện hơn trong khu vực sản xuất.

Cụm bơm, gối đỡ, khớp nối và động cơ được tổ chức thành một hệ thống tương đối tập trung trên bệ chung. Bên cạnh đó, nhà sản xuất quy định khu vực lắp đặt vẫn phải chừa đủ không gian để kiểm tra, tháo lắp và bảo dưỡng thiết bị.

Điều này cho phép tận dụng ưu điểm nhỏ gọn của thiết bị nhưng vẫn bảo đảm khả năng tiếp cận khi cần bảo trì.

Kiểu dáng nhỏ gọn và kết cấu chân đế của Bơm dầu truyền nhiệt RY50-32-250A được hình thành từ kết cấu đỡ một phía, chân đỡ kết hợp gối đỡ trung tâm, bơm và động cơ đặt đồng tâm trên cùng một bệ máy, cùng cơ chế tản nhiệt tự nhiên giúp giảm sự phức tạp của hệ thống phụ trợ.

Bệ máy chung không chỉ giúp cụm RY50-32-250A được bố trí gọn gàng mà còn tạo nền tảng cho việc cân bằng, cố định và căn chỉnh chính xác bơm với động cơ. Nhờ đó, thiết bị thuận tiện hơn khi lắp đặt trong các hệ thống tuần hoàn dầu truyền nhiệt công nghiệp có yêu cầu cao về tính gọn gàng và ổn định của cụm máy.

Giải pháp luân chuyển dầu nóng nhiệt độ cao bằng Bơm dầu truyền nhiệt RY50-32-250A

Bơm dầu truyền nhiệt RY50-32-250A là giải pháp phù hợp cho các hệ thống cần luân chuyển dầu nóng ở nhiệt độ cao trong dây chuyền công nghiệp. Theo tài liệu kỹ thuật dòng RY, bơm được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.

Với model RY50-32-250A, các thông số làm việc chính gồm:

• Lưu lượng: 16 m³/h

• Cột áp: 60 m

• Công suất động cơ: 7,5 kW

• Tốc độ quay: 2.900 vòng/phút

• Công suất trục: 6,20 kW

• Hiệu suất: 42%

Luân chuyển dầu nóng liên tục trong hệ thống nhiệt

Nhiệm vụ chính của Bơm dầu truyền nhiệt RY50-32-250A là tạo dòng tuần hoàn liên tục cho dầu tải nhiệt.

Dầu sau khi được gia nhiệt sẽ được bơm đưa qua hệ thống đường ống đến thiết bị sử dụng nhiệt. Sau khi truyền nhiệt, dầu quay trở lại nguồn gia nhiệt và tiếp tục chu trình tuần hoàn.

Nhờ lưu lượng 16 m³/h, RY50-32-250A giúp duy trì lượng dầu nóng lưu thông ổn định, hạn chế tình trạng dầu bị lưu lại quá lâu tại một khu vực của hệ thống.

Cột áp 60m hỗ trợ luân chuyển dầu qua hệ thống có trở lực

Trong hệ thống dầu tải nhiệt, dầu phải đi qua nhiều đường ống, van, co nối và thiết bị trao đổi nhiệt. Những bộ phận này đều tạo ra tổn thất áp suất.

Cột áp 60m của RY50-32-250A giúp bơm tạo đủ năng lượng để đưa dầu nóng vượt qua trở lực của hệ thống và tiếp tục tuần hoàn.

Theo hướng dẫn kỹ thuật, khi lựa chọn bơm cần bảo đảm điểm làm việc của hệ thống nằm trong vùng đường đặc tính phù hợp và ưu tiên khu vực có hiệu suất làm việc tốt.

Khả năng làm việc với dầu nóng đến 350°C

Một ưu điểm quan trọng của Bơm dầu truyền nhiệt RY50-32-250A là khả năng làm việc trong hệ thống dầu nóng nhiệt độ cao.

Dòng RY được nhà sản xuất quy định sử dụng với môi chất có nhiệt độ không vượt quá 350°C.

Điều này cho phép RY50-32-250A được sử dụng trong các hệ thống gia nhiệt công nghiệp cần dầu tải nhiệt làm môi chất truyền nhiệt ở nhiệt độ cao.

Kết cấu hỗ trợ vận chuyển dầu nóng ổn định

RY50-32-250A thuộc dòng bơm ly tâm có cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động thông qua khớp nối mềm.

Dòng RY còn sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Theo tài liệu, thiết kế này giúp kết cấu bơm gọn hơn, đơn giản hơn và giảm chi phí vận hành.

Gia nhiệt sơ bộ trước khi luân chuyển dầu nóng

Khi làm việc với dầu ở nhiệt độ cao, không nên đưa bơm vào vận hành ngay khi thân bơm còn nguội.

Theo hướng dẫn của nhà sản xuất, cần cho dầu nóng tuần hoàn qua thân bơm nhiều lần để gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Biện pháp này giúp các bộ phận của bơm thích nghi dần với nhiệt độ cao và hạn chế ảnh hưởng của giãn nở nhiệt đột ngột.

Duy trì lưu lượng phù hợp khi vận chuyển dầu nóng

Để RY50-32-250A luân chuyển dầu nóng ổn định, lưu lượng vận hành cần nằm trong vùng cho phép.

Tài liệu yêu cầu không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu hệ thống bắt buộc phải làm việc ở lưu lượng thấp, cần lựa chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.

Với RY50-32-250A, lưu lượng thiết kế là 16 m³/h, vì vậy việc duy trì dòng dầu phù hợp giúp hạn chế tình trạng bơm hoạt động không ổn định trong hệ thống nhiệt.

Khởi động đúng cách để bảo đảm dòng dầu nóng ổn định

Trước khi khởi động, van hút phải được mở hoàn toàn và van xả đóng. Sau khi bơm đạt tốc độ ổn định và áp suất xả đạt yêu cầu, van xả được mở từ từ để điều chỉnh lưu lượng.

Nhà sản xuất lưu ý không được để bơm chạy với van xả đóng quá 3 phút và không sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm vận hành không ổn định.

Giải pháp luân chuyển dầu nóng nhiệt độ cao bằng Bơm dầu truyền nhiệt RY50-32-250A phù hợp với các hệ thống cần duy trì dòng dầu nóng liên tục ở lưu lượng 16 m³/h, cột áp 60m, công suất động cơ 7,5kW và tốc độ quay 2.900 vòng/phút.

Khả năng làm việc với môi chất đến 350°C, kết hợp cột áp 60m và thiết kế chuyên dụng cho dầu tải nhiệt, giúp RY50-32-250A đáp ứng tốt yêu cầu tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Để duy trì hiệu quả luân chuyển, bơm cần được gia nhiệt sơ bộ, vận hành đúng lưu lượng và khởi động theo đúng quy trình kỹ thuật.
