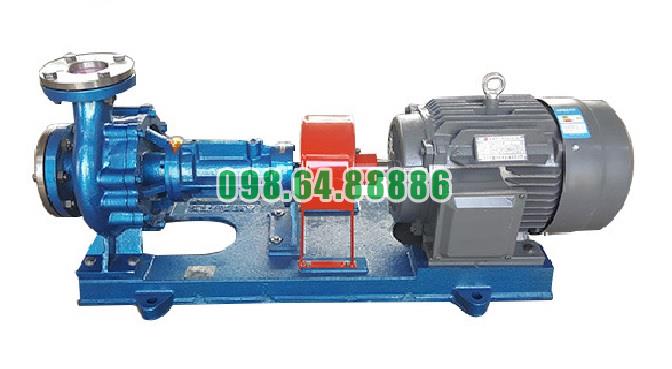

Bơm dầu công nghiệp chịu nhiệt RY50-32-250 cột áp 70 m, tốc độ 2900 vòng/phút, công suất 11 kW, lưu lượng 18 m3/h

Bơm dầu truyền nhiệt RY50-32-250 được thiết kế chuyên biệt cho chất lỏng nóng

Bơm dầu truyền nhiệt RY50-32-250 thuộc dòng RY chuyên dùng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Theo tài liệu nhà sản xuất, dòng bơm này được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ làm việc của môi chất không vượt quá 350°C.

Kết cấu phù hợp với môi chất nhiệt độ cao

Khác với bơm nước thông thường, RY50-32-250 được bố trí kết cấu phù hợp với điều kiện dầu tải nhiệt nóng. Bơm sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm, giúp bố trí cụm thân bơm và ổ trục tương đối tách biệt.

Một đặc điểm quan trọng của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này giúp giảm các thiết bị phụ trợ, đồng thời phù hợp với môi trường vận hành có nhiệt độ cao.

Hệ thống làm kín thích hợp cho dầu nóng

Bơm RY50-32-250 sử dụng hệ thống làm kín kết hợp giữa bộ chèn làm kín packing và phớt dầu cao su chịu nhiệt.

Cụm làm kín được bố trí tại khu vực trục bơm đi qua nắp bơm, có nhiệm vụ hạn chế dầu tải nhiệt rò rỉ ra ngoài trong quá trình vận hành. Đây là bộ phận đặc biệt quan trọng đối với bơm làm việc với môi chất có nhiệt độ cao.

Cụm ổ trục được bố trí để làm việc ổn định

Cụm ổ trục của dòng RY gồm thân ổ trục chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.

Theo hướng dẫn của nhà sản xuất, khoang ổ trục được sử dụng dầu tải nhiệt sạch làm dầu bôi trơn ở vị trí quy định, trong khi ổ bi phía khớp nối sử dụng mỡ bôi trơn theo đúng chủng loại yêu cầu.

Việc bố trí và bôi trơn đúng kỹ thuật giúp trục và bánh công tác duy trì chuyển động ổn định khi bơm làm việc trong môi trường nhiệt độ cao.

Gia nhiệt sơ bộ trước khi bơm dầu nóng

Thiết kế chuyên biệt cho chất lỏng nóng còn thể hiện rõ trong quy trình vận hành của RY50-32-250.

Trước khi khởi động với dầu nóng, nhà sản xuất yêu cầu phải gia nhiệt sơ bộ thân bơm bằng cách cho dầu nóng tuần hoàn qua bơm nhiều lần.

Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Quy trình này giúp các bộ phận của bơm giãn nở nhiệt từ từ, hạn chế biến dạng hoặc ứng suất nhiệt do thay đổi nhiệt độ quá nhanh.

Làm việc với dầu tải nhiệt đến 350°C

Khả năng vận chuyển môi chất có nhiệt độ lên tới 350°C là đặc điểm quan trọng cho thấy RY50-32-250 được thiết kế chuyên biệt cho hệ thống dầu nóng.

Nhờ đó, bơm có thể được sử dụng trong các hệ thống tuần hoàn dầu truyền nhiệt thuộc nhiều lĩnh vực như:

• hóa chất;

• cao su và nhựa;

• dược phẩm;

• dệt nhuộm;

• chế biến thực phẩm;

• chế biến gỗ;

• các hệ thống gia nhiệt công nghiệp khác.

Bơm dầu truyền nhiệt RY50-32-250 được thiết kế chuyên biệt cho chất lỏng nóng nhờ khả năng làm việc với môi chất nhiệt độ tối đa 350°C, kết cấu tản nhiệt tự nhiên, hệ thống packing kết hợp phớt dầu chịu nhiệt và cụm ổ trục được bố trí phù hợp với môi trường nhiệt độ cao.

Đặc biệt, yêu cầu gia nhiệt sơ bộ trước khi vận hành cho thấy RY50-32-250 được thiết kế và vận hành theo đặc tính riêng của hệ thống dầu tải nhiệt, giúp bơm làm việc ổn định trong các dây chuyền gia nhiệt công nghiệp.

Khai thác công suất động cơ 11kW tối ưu trên bơm dầu truyền nhiệt RY50-32-250

Khai thác công suất động cơ 11kW tối ưu trên bơm dầu truyền nhiệt RY50-32-250 cần dựa trên việc duy trì đúng tốc độ quay, lưu lượng làm việc và điều kiện vận hành của hệ thống. Theo bảng thông số của nhà sản xuất, model RY50-32-250 sử dụng động cơ công suất 11 kW, tốc độ 2.900 vòng/phút.

Công suất 11kW cung cấp năng lượng cho bánh công tác

Động cơ 11 kW là nguồn tạo cơ năng cho bơm. Khi động cơ hoạt động, mô-men được truyền qua khớp nối mềm đến trục bơm và bánh công tác:

Động cơ 11 kW → khớp nối → trục bơm → bánh công tác → dòng dầu truyền nhiệt

Bánh công tác quay ở khoảng 2.900 vòng/phút, truyền năng lượng cho dầu và tạo ra quá trình hút – tăng áp – đẩy dầu liên tục. Theo kết cấu dòng RY, bơm và động cơ được lắp đồng tâm trên cùng bệ và truyền động bằng khớp nối mềm.

Duy trì đúng điểm làm việc để sử dụng công suất hiệu quả

Để khai thác động cơ 11 kW hiệu quả, RY50-32-250 cần vận hành trong vùng lưu lượng và cột áp phù hợp với đường đặc tính của bơm. Nhà sản xuất khuyến nghị lựa chọn điểm làm việc nằm trong vùng đặc tính thích hợp và ưu tiên khu vực có hiệu suất cao.

Không nên để bơm chạy ở lưu lượng quá lớn vì tải trên động cơ có thể tăng. Tài liệu cũng chỉ ra rằng lưu lượng bơm quá lớn là một nguyên nhân khiến công suất tiêu thụ tăng; biện pháp xử lý là điều chỉnh van xả để đưa lưu lượng về vùng cho phép.

Không vận hành ở lưu lượng quá thấp

Khai thác công suất động cơ 11 kW tối ưu không có nghĩa là để bơm chạy liên tục trong mọi điều kiện lưu lượng.

Tài liệu quy định không nên vận hành bơm ở mức thấp hơn 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên yêu cầu lưu lượng thấp, cần lựa chọn bơm phù hợp hơn hoặc bố trí đường hồi bypass để duy trì lưu lượng tối thiểu qua bơm.

Duy trì lưu lượng phù hợp giúp động cơ, bánh công tác và toàn bộ cụm bơm làm việc ổn định hơn.

Căn đồng tâm giúp hạn chế tổn hao công suất

Độ đồng tâm giữa trục động cơ và trục bơm ảnh hưởng trực tiếp đến khả năng sử dụng công suất 11 kW.

Theo hướng dẫn lắp đặt, sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.

Nếu bơm và động cơ bị lệch tâm, ma sát của cụm rôto tăng và động cơ phải tiêu thụ nhiều năng lượng hơn. Tài liệu RY cũng xác định lệch tâm bơm – động cơ là một nguyên nhân làm công suất tiêu thụ của bơm quá lớn.

Vì vậy, căn chỉnh chính xác giúp công suất động cơ được tập trung tốt hơn cho quá trình truyền động và tạo dòng dầu.

Giữ tốc độ 2900 vòng/phút ổn định

Động cơ 11 kW cần duy trì tốc độ khoảng 2.900 vòng/phút để bánh công tác làm việc đúng đặc tính thiết kế.

Nếu tốc độ quay không đủ, năng lượng truyền cho dòng dầu giảm, dẫn đến lưu lượng hoặc cột áp thấp hơn yêu cầu. Tốc độ quay thấp cũng được nhà sản xuất liệt kê là một nguyên nhân gây suy giảm khả năng làm việc của bơm.

Do đó, khai thác tối ưu công suất động cơ cần đồng thời bảo đảm:

• động cơ đạt đúng tốc độ;

• bơm quay đúng chiều;

• bánh công tác không bị tắc;

• trục và ổ bi quay nhẹ;

• lưu lượng nằm trong vùng làm việc phù hợp.

Điều chỉnh lưu lượng ở van xả

Khi RY50-32-250 đạt tốc độ ổn định, van xả cần được mở từ từ để điều chỉnh lưu lượng đến điểm làm việc yêu cầu.

Không nên bóp van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm bơm vận hành không ổn định.

Điều chỉnh đúng tại van xả giúp cân bằng giữa công suất động cơ 11 kW, lưu lượng và cột áp, hạn chế tình trạng động cơ phải làm việc trong điều kiện tải không phù hợp.

Kiểm soát ma sát và ổ bi để giảm tổn thất

Một phần công suất của động cơ có thể bị tổn hao do ma sát cơ khí. Vì vậy, ổ bi và hệ thống bôi trơn cần được kiểm tra định kỳ.

Tài liệu yêu cầu kiểm tra ổ bi sau khoảng 300 giờ vận hành đầu tiên và theo dõi thường xuyên nhiệt độ ổ trục, độ rung cũng như tiếng ồn của bơm.

Ổ bi được bôi trơn đúng và cụm rôto quay trơn giúp giảm lực cản cơ học, qua đó hỗ trợ sử dụng công suất động cơ hiệu quả hơn.

Khai thác công suất động cơ 11kW tối ưu trên bơm dầu truyền nhiệt RY50-32-250 không đơn thuần là vận hành động cơ ở công suất cao mà cần đưa bơm về đúng vùng làm việc thiết kế. Động cơ phải duy trì tốc độ khoảng 2.900 vòng/phút, trục bơm – động cơ được căn đồng tâm chính xác và lưu lượng được điều chỉnh phù hợp bằng van xả.

Khi bánh công tác, ổ bi và hệ thống truyền động làm việc ổn định, công suất 11 kW được sử dụng hiệu quả hơn để tạo lưu lượng và cột áp cho dòng dầu truyền nhiệt, đồng thời hạn chế tổn hao năng lượng và tình trạng quá tải trong quá trình vận hành.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

Hình ảnh thực tế bơm dầu truyền nhiệt RY
