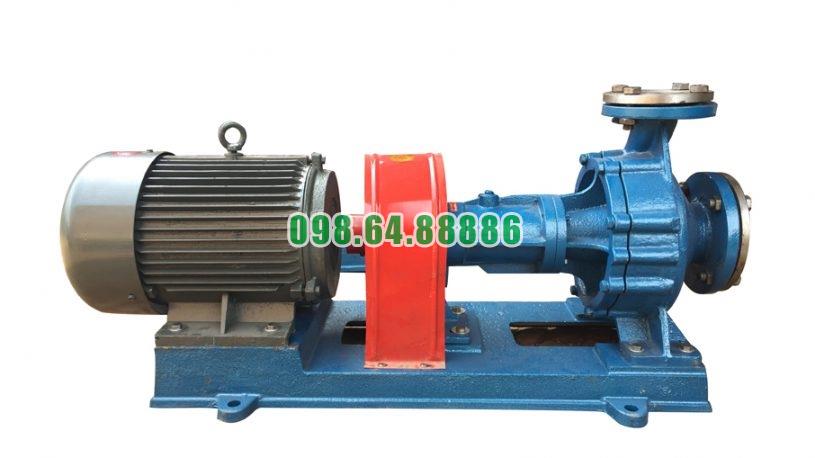

Bơm dầu chịu nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Các bước vận hành Bơm dầu truyền nhiệt RY25-25-160 an toàn, chuẩn kỹ thuật

Bơm dầu truyền nhiệt RY25-25-160 làm việc với dầu nóng nên quá trình vận hành phải được thực hiện đúng trình tự. Người vận hành cần kiểm tra đầy đủ trước khi khởi động, gia nhiệt từ từ, mở van đúng thứ tự, theo dõi liên tục khi bơm chạy và chỉ dừng máy sau khi nhiệt độ dầu đã giảm xuống mức an toàn.

Bước 1: Kiểm tra khu vực lắp đặt

Trước khi vận hành, cần dọn sạch khu vực xung quanh bơm và loại bỏ dụng cụ, giẻ lau, dầu tràn hoặc các vật cản gần cụm máy.

Khu vực đặt bơm phải thông thoáng để thiết kế tản nhiệt tự nhiên hoạt động hiệu quả. Không che kín thân bơm, giá đỡ hoặc cụm ổ trục.

Kiểm tra bệ máy và bu lông móng, bảo đảm bơm và động cơ được cố định chắc chắn, không có vị trí lỏng hoặc rung lắc.

Bước 2: Kiểm tra đường ống và van

Kiểm tra toàn bộ đường ống hút, đường ống xả và các mối nối. Đường ống phải có giá đỡ độc lập, không để trọng lượng đường ống tác động trực tiếp lên thân bơm.

Van hút phải hoạt động bình thường và có khả năng mở hoàn toàn. Van xả phải đóng mở nhẹ, không bị kẹt.

Kiểm tra lưới lọc tại đường hút, bảo đảm không bị tắc bởi cặn dầu, xỉ hàn hoặc dị vật. Đường ống phải được súc rửa sạch trước lần vận hành đầu tiên.

Bước 3: Kiểm tra chiều quay và độ đồng tâm

Quan sát từ phía khớp nối, chiều quay đúng của Bơm dầu truyền nhiệt RY25-25-160 là theo chiều kim đồng hồ.

Trước khi vận hành chính thức, có thể đóng điện trong thời gian rất ngắn để kiểm tra chiều quay của động cơ. Nếu động cơ quay sai chiều, phải ngắt điện và điều chỉnh lại đấu nối.

Kiểm tra độ đồng tâm giữa trục bơm và trục động cơ. Khớp nối không được lệch, lỏng hoặc có dấu hiệu hư hỏng.

Bước 4: Kiểm tra hệ thống bôi trơn

Châm dầu tải nhiệt sạch vào khoang ổ trục theo đúng vị trí quy định.

Mở các lỗ châm dầu và thoát khí, sau đó châm dầu từ từ đến khi dầu tràn ra lỗ kiểm tra. Quay bộ phận châm dầu hoặc trục bằng tay để đẩy hết bọt khí trong khoang bôi trơn.

Sau khi không còn bọt khí, siết kín các nút lỗ. Không vận hành bơm khi ổ bi thiếu dầu hoặc thiếu mỡ bôi trơn.

Bước 5: Quay thử trục bơm bằng tay

Trước khi cấp điện, quay khớp nối bằng tay để kiểm tra khả năng chuyển động của trục và bánh công tác.

Trục phải quay nhẹ, đều và không có tiếng cọ xát. Nếu xuất hiện điểm kẹt, tiếng va chạm hoặc lực cản bất thường, không được khởi động động cơ.

Cần kiểm tra lại ổ bi, bánh công tác, khớp nối và khả năng có dị vật bên trong thân bơm.

Bước 6: Mồi đầy dầu vào thân bơm

Bơm dầu truyền nhiệt RY25-25-160 không được phép chạy khô. Trước khi khởi động, phải mồi đầy dầu vào thân bơm và đường ống hút.

Trong quá trình mồi, quay khớp nối bằng tay để hỗ trợ đẩy không khí ra khỏi thân bơm.

Chỉ khởi động khi chắc chắn thân bơm đã đầy dầu, đường hút không có túi khí và dầu có thể chảy liên tục vào cửa hút.

Bước 7: Gia nhiệt sơ bộ cho bơm

Khi vận chuyển dầu nóng, thân bơm phải được gia nhiệt từ từ trước khi khởi động.

Cho dầu nóng tuần hoàn qua thân bơm nhiều lần để nhiệt độ của bơm tăng dần. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.

Tốc độ tăng nhiệt không được vượt quá 50°C mỗi giờ. Gia nhiệt quá nhanh có thể làm các bộ phận giãn nở không đồng đều, ảnh hưởng đến độ đồng tâm, bộ chèn làm kín và phớt dầu.

Trong thời gian gia nhiệt, có thể nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt. Sau khi gia nhiệt hoàn tất, phải siết chặt lại bu lông.

Bước 8: Chuẩn bị vị trí các van trước khi khởi động

Trước khi khởi động động cơ:

• Mở hoàn toàn van hút.
• Đóng van xả hoặc chỉ để van xả mở rất nhỏ.
• Mở các van cần thiết trên đường tuần hoàn.
• Bảo đảm đường dầu không bị chặn kín tại cả hai phía.

Mở hoàn toàn van hút giúp dầu đi vào bánh công tác ổn định. Không được dùng van hút để điều chỉnh lưu lượng vì có thể làm giảm áp suất đầu vào và gây vận hành không ổn định.

Bước 9: Khởi động động cơ

Xác nhận tất cả công việc chuẩn bị đã hoàn tất rồi mới cấp điện cho động cơ.

Sau khi khởi động, quan sát ngay:

• Chiều quay của bơm.
• Âm thanh của động cơ và ổ bi.
• Độ rung của thân bơm.
• Áp suất tại cửa xả.
• Tình trạng rò rỉ tại bộ làm kín.
• Dòng điện làm việc của động cơ.

Nếu bơm quay sai chiều, không có áp suất hoặc phát ra tiếng động bất thường, phải dừng máy ngay để kiểm tra.

Bước 10: Mở từ từ van xả

Khi động cơ đã đạt tốc độ ổn định và đồng hồ áp suất bắt đầu hiển thị áp suất, mở từ từ van xả.

Không mở van xả đột ngột vì có thể làm lưu lượng và tải động cơ thay đổi nhanh. Điều chỉnh van xả cho đến khi bơm làm việc gần lưu lượng 3 m³/h và cột áp 27 m theo yêu cầu của hệ thống.

Không được để bơm hoạt động với van xả đóng quá 3 phút. Khi van xả đóng lâu, dầu không lưu thông và nhiệt độ bên trong thân bơm có thể tăng nhanh.

Bước 11: Khử nước và không khí trong lần chạy đầu

Trong lần vận hành đầu tiên, khi nhiệt độ dầu đạt khoảng 100–130°C, nên duy trì bơm chạy trong khoảng nhiệt độ này để tách nước và hơi ẩm khỏi hệ thống.

Trong giai đoạn khử nước, bơm có thể xuất hiện rung nhẹ do hơi nước và không khí di chuyển trong đường ống. Không nên tiếp tục nâng nhiệt quá nhanh.

Chỉ tăng dầu lên nhiệt độ làm việc sau khi quá trình tách nước hoàn tất, áp suất ổn định và độ rung đã giảm.

Bước 12: Theo dõi bơm trong quá trình vận hành

Khi bơm đang hoạt động, người vận hành cần theo dõi thường xuyên:

• Áp suất cửa xả.
• Lưu lượng dầu tuần hoàn.
• Độ rung của bơm.
• Tiếng ồn của ổ bi và khớp nối.
• Nhiệt độ thân ổ trục.
• Nhiệt độ thân bơm.
• Tình trạng rò rỉ tại bộ chèn và phớt dầu.
• Dòng điện của động cơ.

Biên độ rung của bơm không được vượt quá 0,06 mm. Nếu độ rung tăng nhanh, xuất hiện tiếng cọ xát, tiếng gõ hoặc ổ bi nóng bất thường, phải dừng bơm để kiểm tra.

Bước 13: Duy trì lưu lượng tối thiểu

Không vận hành Bơm dầu truyền nhiệt RY25-25-160 ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.

Với lưu lượng thiết kế 3 m³/h, lưu lượng tối thiểu cần duy trì khoảng 0,9 m³/h.

Nếu hệ thống cần sử dụng lưu lượng thấp hơn, phải bố trí đường hồi bypass tại cửa xả để dầu vẫn lưu thông qua bơm. Vận hành lưu lượng quá thấp có thể gây nóng dầu, rung, tiếng ồn và ảnh hưởng đến bộ làm kín.

Bước 14: Thực hiện trình tự dừng bơm

Không được dừng Bơm dầu truyền nhiệt RY25-25-160 ngay khi dầu còn ở nhiệt độ quá cao.

Trước tiên, ngừng hoặc giảm nguồn gia nhiệt và tiếp tục cho bơm tuần hoàn để nhiệt độ dầu giảm dần. Chỉ dừng bơm khi nhiệt độ môi chất đã xuống dưới 100°C.

Sau đó thực hiện theo trình tự:

1. Đóng từ từ van xả.
2. Ngắt điện động cơ.
3. Để rôto giảm tốc tự nhiên.
4. Không hãm trục hoặc khớp nối đột ngột.
5. Kiểm tra rò rỉ và nhiệt độ sau khi bơm dừng.

Đóng van xả từ từ giúp hạn chế dòng dầu chảy ngược và tránh làm bơm quay ngược.

Bước 15: Xử lý khi ngừng bơm dài ngày

Nếu bơm ngừng sử dụng trong thời gian dài, cần xả hết dầu còn lại trong thân bơm khi điều kiện cho phép.

Vệ sinh các vị trí rò rỉ, che chắn cửa hút và cửa xả để ngăn bụi hoặc dị vật đi vào.

Định kỳ quay rôto khoảng 180° để tránh trục, ổ bi và bánh công tác bị bó kẹt tại một vị trí.

Các trường hợp phải dừng bơm ngay

Cần dừng Bơm dầu truyền nhiệt RY25-25-160 ngay khi xuất hiện một trong các dấu hiệu sau:

• Bơm không hút được dầu.
• Áp suất hoặc lưu lượng giảm đột ngột.
• Bơm rung mạnh hoặc phát tiếng ồn lớn.
• Trục hoặc bánh công tác bị kẹt.
• Ổ bi nóng bất thường.
• Dầu rò rỉ nhiều tại bộ làm kín.
• Động cơ quá tải hoặc dòng điện tăng cao.
• Xuất hiện mùi khét, khói hoặc hiện tượng mất an toàn.
• Đường ống bị rò rỉ dầu nóng.

Sau khi dừng, phải chờ hệ thống giảm nhiệt và hết áp trước khi kiểm tra hoặc tháo bơm.

Các bước vận hành Bơm dầu truyền nhiệt RY25-25-160 an toàn, chuẩn kỹ thuật gồm kiểm tra thiết bị, bổ sung chất bôi trơn, quay thử trục, mồi đầy dầu, gia nhiệt từ từ, mở đúng vị trí van, khởi động động cơ, mở van xả từng bước và theo dõi liên tục trong quá trình hoạt động.

Khi dừng bơm, cần tiếp tục tuần hoàn cho đến khi nhiệt độ dầu giảm xuống dưới 100°C, sau đó đóng từ từ van xả và ngắt động cơ. Tuân thủ đúng trình tự giúp hạn chế chạy khô, sốc nhiệt, rung động, nóng ổ bi và hư hỏng phớt làm kín.

Vật liệu đúc thân bơm siêu bền của Bơm dầu truyền nhiệt RY25-25-160

Thân bơm là bộ phận trực tiếp chứa dòng dầu truyền nhiệt, tiếp nhận áp suất do bánh công tác tạo ra và bảo vệ các chi tiết quay bên trong. Vì Bơm dầu truyền nhiệt RY25-25-160 làm việc với dầu nóng, thân bơm cần có độ bền cơ học cao, khả năng chịu nhiệt tốt và giữ được hình dạng ổn định trong quá trình vận hành liên tục.

Tài liệu kỹ thuật hiện có chưa nêu rõ thân bơm RY25-25-160 sử dụng gang xám, gang cầu hay thép đúc. Vì vậy, không nên khẳng định chính xác mác vật liệu khi chưa có chứng nhận vật liệu từ nhà sản xuất. Tuy nhiên, kết cấu thân bơm đúc của model này được thiết kế phù hợp với yêu cầu vận chuyển dầu truyền nhiệt ở nhiệt độ cao.

Kết cấu đúc liền khối chắc chắn

Thân Bơm dầu truyền nhiệt RY25-25-160 được tạo hình bằng phương pháp đúc, giúp hình thành khoang bơm, đường dẫn dòng và các vị trí lắp ghép trong một kết cấu thống nhất.

Kết cấu đúc liền khối mang lại độ cứng vững cao, hạn chế biến dạng khi bơm chịu đồng thời áp suất, nhiệt độ và rung động. Thân bơm chắc chắn cũng giúp giữ ổn định vị trí tương quan giữa cửa hút, cửa xả, bánh công tác và nắp bơm.

Khi các vị trí này được duy trì chính xác, dòng dầu bên trong bơm chuyển động ổn định hơn, giảm nguy cơ bánh công tác va chạm với thân bơm.

Khả năng chịu nhiệt của thân bơm

Bơm RY25-25-160 được sử dụng để vận chuyển dầu truyền nhiệt có nhiệt độ cao. Do tiếp xúc trực tiếp với môi chất nóng, vật liệu đúc thân bơm phải duy trì được độ bền trong điều kiện nhiệt độ thay đổi liên tục.

Thân bơm có khả năng tiếp nhận nhiệt từ dầu, phân bố nhiệt trên toàn bộ bề mặt và truyền một phần nhiệt ra môi trường. Vật liệu phù hợp giúp hạn chế cong vênh, nứt nhiệt hoặc biến dạng tại các vị trí mặt bích và khoang bánh công tác.

Khả năng chịu nhiệt ổn định đặc biệt quan trọng trong giai đoạn khởi động và gia nhiệt, khi nhiệt độ thân bơm tăng dần từ trạng thái nguội lên nhiệt độ làm việc.

Chịu áp suất và lực tác động của dòng dầu

Trong quá trình vận hành, bánh công tác quay với tốc độ 2.900 vòng/phút và tạo ra dòng dầu có áp suất tại cửa xả. Thân bơm phải chịu lực tác động liên tục từ dòng dầu, đồng thời giữ kín môi chất bên trong.

Vật liệu đúc thân bơm cần có độ bền phù hợp để hạn chế:

• Nứt thân bơm do áp suất.
• Biến dạng khoang dẫn dòng.
• Cong vênh mặt bích.
• Rò rỉ tại vị trí lắp nắp bơm.
• Hư hỏng khi bơm chịu rung động kéo dài.

Độ cứng của thân bơm giúp cụm máy duy trì sự ổn định khi hoạt động ở lưu lượng 3 m³/h và cột áp 27 m.

Khả năng chống biến dạng nhiệt

Khi dầu nóng đi vào bơm, phần thân tiếp xúc trực tiếp với dầu sẽ tăng nhiệt trước các bộ phận nằm xa buồng bơm. Sự chênh lệch nhiệt độ có thể làm vật liệu giãn nở không đồng đều.

Thân bơm đúc có kết cấu đủ dày và chắc chắn giúp phân bố nhiệt đều hơn, hạn chế biến dạng cục bộ. Điều này giúp duy trì khe hở cần thiết giữa bánh công tác và thân bơm.

Nếu thân bơm bị biến dạng, bánh công tác có thể cọ xát vào khoang bơm, làm tăng tiếng ồn, rung động và tải trọng lên động cơ. Vì vậy, độ ổn định nhiệt là một đặc điểm quan trọng của vật liệu đúc thân Bơm dầu truyền nhiệt RY25-25-160.

Bề mặt đúc hỗ trợ dòng chảy ổn định

Khoang bên trong thân bơm có nhiệm vụ thu gom dầu từ mép ngoài bánh công tác và dẫn dầu đến cửa xả. Chất lượng đúc ảnh hưởng trực tiếp đến hình dạng và độ đồng đều của đường dẫn dòng.

Bề mặt khoang bơm được tạo hình đúng giúp dòng dầu chuyển động liên tục, hạn chế xoáy cục bộ và giảm tổn thất thủy lực. Các thành đúc cần có chiều dày tương đối đồng đều, không xuất hiện lỗ rỗng lớn, vết nứt hoặc khuyết tật ảnh hưởng đến độ bền.

Một thân bơm có chất lượng đúc tốt sẽ hỗ trợ Bơm dầu truyền nhiệt RY25-25-160 duy trì lưu lượng và cột áp ổn định hơn.

Độ bền tại các vị trí lắp ghép

Các vị trí như mặt bích hút, mặt bích xả, bề mặt lắp nắp bơm và lỗ bắt bu lông thường xuyên chịu lực siết và tải trọng từ đường ống.

Vật liệu thân bơm cần đủ cứng để không bị biến dạng khi siết bu lông, nhưng cũng phải có độ bền phù hợp để tránh nứt tại các góc hoặc vị trí thay đổi tiết diện.

Mặt bích chắc chắn giúp duy trì độ kín của đường ống, hạn chế rò rỉ dầu nóng và giữ cho tải trọng đường ống không làm biến dạng cửa hút hoặc cửa xả.

Khả năng sử dụng lâu dài

Thân bơm là chi tiết chính có thời gian sử dụng dài và ít phải thay thế nếu bơm được lắp đặt đúng kỹ thuật. Kết cấu đúc chắc chắn giúp thân bơm chịu được chế độ vận hành liên tục trong hệ thống tuần hoàn dầu nóng.

Độ bền của thân bơm còn phụ thuộc vào điều kiện sử dụng. Dầu truyền nhiệt cần phù hợp, không chứa nhiều hạt rắn và không có tính ăn mòn mạnh. Bơm cũng phải được gia nhiệt từ từ để tránh sốc nhiệt.

Trong quá trình kiểm tra, cần chú ý các dấu hiệu như nứt bề mặt, rò rỉ tại mặt bích, biến dạng vị trí lắp ghép hoặc vết ăn mòn bất thường.

Vật liệu đúc thân bơm siêu bền của Bơm dầu truyền nhiệt RY25-25-160 có vai trò chịu nhiệt, chịu áp suất và duy trì độ ổn định cho toàn bộ cụm bơm. Kết cấu đúc liền khối giúp thân bơm có độ cứng cao, hạn chế biến dạng và bảo vệ bánh công tác trong quá trình vận hành.

Khả năng chịu nhiệt, chống biến dạng, giữ kín áp suất và duy trì chính xác các vị trí lắp ghép là những đặc điểm quan trọng của thân bơm RY25-25-160. Tuy nhiên, để xác định chính xác thân bơm được đúc bằng gang hay thép và thuộc mác vật liệu nào, cần căn cứ vào chứng nhận vật liệu hoặc tài liệu kỹ thuật chính thức của nhà sản xuất.
