Bơm dầu truyền nhiệt RY50-32-160 làm việc ở tốc độ 2.900 vòng/phút nên việc kiểm soát rung động và tiếng ồn có ý nghĩa trực tiếp đến độ ổn định của trục, ổ bi, bộ làm kín và tuổi thọ của toàn bộ cụm bơm. Khi được lắp đặt đúng kỹ thuật, căn chỉnh đồng tâm chính xác và vận hành trong vùng lưu lượng phù hợp, RY50-32-160 có thể duy trì trạng thái quay ổn định, hạn chế rung và giảm tiếng ồn bất thường trong quá trình tuần hoàn dầu nóng.
Cụm rôto của RY50-32-160 gồm bánh công tác, trục bơm và các chi tiết cố định bánh công tác. Trục được đỡ bởi hai ổ bi bố trí trong thân ổ trục, giúp duy trì vị trí của rôto khi quay ở tốc độ cao.
Khi bánh công tác và trục được lắp đúng tâm, chuyển động quay diễn ra ổn định hơn, hạn chế hiện tượng đảo trục hoặc va chạm giữa các chi tiết quay và chi tiết cố định. Đây là nền tảng quan trọng để giảm rung cơ học và tiếng kêu phát sinh từ cụm rôto.
RY50-32-160 sử dụng hai ổ bi để đỡ và định vị trục. Cách bố trí này giúp phân bố tải lên trục và giữ bánh công tác ở vị trí làm việc ổn định.
Ổ bi ở trạng thái tốt và được bôi trơn đầy đủ sẽ giúp trục quay nhẹ, giảm ma sát và hạn chế dao động. Ngược lại, ổ bi bị mòn, thiếu dầu mỡ hoặc xuất hiện độ rơ lớn có thể làm trục rung, tạo tiếng kêu và làm tăng nhiệt độ cụm ổ trục.
Do đó, tình trạng của hai ổ bi có ảnh hưởng trực tiếp đến mức độ rung và tiếng ồn của bơm RY50-32-160.
Động cơ 3 kW của RY50-32-160 truyền chuyển động cho trục bơm thông qua khớp nối mềm. Khớp nối này giúp quá trình truyền mô-men diễn ra ổn định và có khả năng hấp thụ một phần dao động nhỏ giữa hai cụm máy.
So với kết nối cứng hoàn toàn, khớp nối mềm giúp hạn chế việc rung động từ động cơ truyền trực tiếp sang trục bơm và ngược lại. Tuy nhiên, khớp nối mềm không thể bù cho sai lệch lắp đặt lớn, vì vậy hai trục vẫn phải được căn chỉnh đồng tâm chính xác.
Một trong những yếu tố quan trọng nhất để RY50-32-160 vận hành với độ rung thấp là độ đồng tâm giữa trục động cơ và trục bơm.
Khi hai trục lệch tâm, lực tác động lên khớp nối và ổ bi thay đổi liên tục theo mỗi vòng quay. Ở tốc độ 2.900 vòng/phút, sai lệch này có thể nhanh chóng tạo ra rung động, tiếng ồn và làm ổ bi nóng lên.
Vì vậy, khi lắp đặt cần kiểm soát sai lệch tại vành ngoài khớp nối không quá 0,1 mm và duy trì khe hở thích hợp giữa hai đầu trục. Căn chỉnh chính xác giúp cụm truyền động quay đồng đều và giảm đáng kể rung động cơ học.
Bơm và động cơ RY50-32-160 được lắp trên cùng một bệ máy. Bệ phải được cân bằng và cố định chắc chắn xuống móng trước khi bơm vận hành.
Nếu bệ bị nghiêng, bu lông móng lỏng hoặc nền đặt máy không đủ cứng, dao động nhỏ từ động cơ và bánh công tác có thể được khuếch đại thành rung lớn. Hiện tượng cộng hưởng này không chỉ làm tăng tiếng ồn mà còn ảnh hưởng đến độ đồng tâm của cụm trục.
Bệ máy chắc chắn giúp hấp thụ và phân bố lực tốt hơn, qua đó duy trì trạng thái vận hành ổn định của RY50-32-160.
Một nguyên nhân thường gặp gây rung và tiếng ồn không xuất phát từ bản thân bơm mà đến từ hệ thống đường ống.
Đường hút và đường xả của RY50-32-160 phải có giá đỡ riêng. Không để trọng lượng đường ống, van hoặc các thiết bị phụ truyền trực tiếp lên cửa hút và cửa xả của bơm.
Nếu đường ống kéo hoặc đẩy thân bơm khỏi vị trí ban đầu, độ đồng tâm giữa bơm và động cơ có thể bị thay đổi. Khi đó rung động sẽ tăng lên dù cụm bơm trước đó đã được căn chỉnh chính xác.
Ngoài rung cơ học, RY50-32-160 còn có thể xuất hiện rung do điều kiện thủy lực không phù hợp. Khi dầu đi vào bánh công tác đều và bơm hoạt động trong vùng lưu lượng thích hợp, lực thủy lực tác động lên bánh công tác tương đối ổn định.
Nếu đường hút thiếu dầu, có không khí hoặc bơm làm việc ở lưu lượng quá thấp, dòng chảy vào bánh công tác có thể trở nên không ổn định. Điều này làm xuất hiện dao động áp suất, rung và tiếng ồn bất thường.
Vì vậy, trước khi khởi động phải mồi đầy dầu vào thân bơm và xả không khí khỏi hệ thống.
Xâm thực là một trong những nguyên nhân có thể làm bơm ly tâm phát ra tiếng ồn và rung mạnh. Khi áp suất tại cửa hút giảm quá thấp, dầu có thể hình thành các vùng hơi và sau đó các bọt hơi bị phá vỡ khi đi vào khu vực áp suất cao hơn.
Hiện tượng này tạo ra tiếng kêu bất thường đồng thời gây dao động lên bánh công tác.
Để hạn chế tình trạng trên, RY50-32-160 cần có đường hút phù hợp, van hút mở hoàn toàn trong quá trình vận hành và không sử dụng van hút để điều chỉnh lưu lượng. Việc điều chỉnh lưu lượng nên thực hiện ở phía đường xả.
RY50-32-160 không nên vận hành kéo dài ở lưu lượng quá thấp so với lưu lượng thiết kế. Khi dòng dầu qua bánh công tác giảm mạnh, dòng chảy bên trong thân bơm có thể trở nên không ổn định, làm tăng rung và nhiệt độ.
Với lưu lượng thiết kế 12,5 m³/h, cần duy trì bơm trong vùng làm việc phù hợp. Trường hợp hệ thống thường xuyên yêu cầu lưu lượng thấp, nên sử dụng đường hồi bypass hoặc lựa chọn bơm có lưu lượng nhỏ hơn thay vì ép RY50-32-160 làm việc ngoài vùng thích hợp.
Trong quá trình khởi động và vận hành RY50-32-160, rung động cần được theo dõi thường xuyên. Biên độ rung được yêu cầu kiểm soát không vượt quá 0,06 mm.
Nếu rung tăng rõ rệt so với trạng thái bình thường, cần kiểm tra ngay các yếu tố như độ đồng tâm giữa bơm và động cơ, tình trạng ổ bi, độ chắc chắn của bệ máy, lực tác động từ đường ống, lượng dầu trong thân bơm và khả năng tồn tại không khí trong hệ thống.
Không nên tiếp tục vận hành kéo dài khi bơm rung mạnh vì rung có thể làm hư ổ bi, bộ làm kín và khớp nối.
RY50-32-160 không có thông số mức ồn cụ thể tính bằng dB trong thông số kỹ thuật được cung cấp. Vì vậy, không nên xác định một giá trị độ ồn cố định cho model này nếu chưa có kết quả đo thực tế.
Trong vận hành, tiếng ồn được kiểm soát thông qua trạng thái làm việc của bơm. Một cụm bơm đã căn chỉnh đúng, ổ bi tốt, đủ dầu bôi trơn, không có khí trong đường ống và làm việc đúng điểm vận hành sẽ hạn chế được các nguồn gây tiếng kêu bất thường.
Nếu xuất hiện tiếng va đập, tiếng rít ở ổ bi, tiếng cọ sát hoặc tiếng ồn tăng đột ngột, cần dừng bơm và kiểm tra thay vì coi đó là tiếng vận hành bình thường.
Kiểm soát rung tốt không chỉ tạo môi trường vận hành êm hơn mà còn giúp bảo vệ trực tiếp các chi tiết của RY50-32-160.
Khi độ rung được duy trì thấp, tải động lên ổ bi giảm, trục ít bị dao động, packing và phớt dầu làm việc ổn định hơn, khớp nối ít chịu lực thay đổi và bánh công tác duy trì đúng vị trí trong thân bơm. Nhờ đó, nguy cơ mài mòn sớm và hư hỏng cơ khí được hạn chế.
Độ rung thấp và độ ồn được kiểm soát tốt trên bơm dầu truyền nhiệt RY50-32-160 phụ thuộc vào sự kết hợp giữa kết cấu rôto được đỡ bằng hai ổ bi, truyền động qua khớp nối mềm, bệ máy chắc chắn và đặc biệt là quá trình căn chỉnh đồng tâm chính xác giữa bơm với động cơ.
Trong vận hành, biên độ rung cần được kiểm soát không vượt quá 0,06 mm. Đồng thời phải bảo đảm ổ bi được bôi trơn đúng, đường ống có giá đỡ độc lập, thân bơm luôn đầy dầu, không có khí trong hệ thống và bơm hoạt động trong vùng lưu lượng phù hợp. Khi các điều kiện này được duy trì, RY50-32-160 có thể vận hành ổn định, hạn chế rung động và kiểm soát tốt các tiếng ồn bất thường phát sinh từ cụm bơm
Bơm dầu truyền nhiệt RY50-32-160 trong hệ thống nhuộm dệt công nghiệp có vai trò chính là duy trì dòng tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Với lưu lượng 12,5 m³/h, cột áp 30 m, công suất động cơ 3 kW và tốc độ 2.900 vòng/phút, bơm phù hợp với các mạch cấp nhiệt quy mô vừa cần nhiệt độ ổn định và dòng dầu tuần hoàn liên tục.
Trong dây chuyền nhuộm dệt, dầu tải nhiệt sau khi được gia nhiệt cần được vận chuyển liên tục đến các thiết bị tiêu thụ nhiệt. RY50-32-160 tạo áp lực và lưu lượng cần thiết để đưa dầu nóng đi qua đường ống, thiết bị trao đổi nhiệt rồi quay trở lại nguồn gia nhiệt.
Chu trình làm việc cơ bản là:
Nguồn gia nhiệt → bơm RY50-32-160 → thiết bị sử dụng nhiệt → đường dầu hồi → nguồn gia nhiệt.
Nhờ bơm hoạt động liên tục, nhiệt lượng được vận chuyển đều trong toàn bộ vòng tuần hoàn thay vì tập trung tại nguồn nhiệt.
Trong các hệ thống nhuộm sử dụng dầu tải nhiệt làm môi chất cấp nhiệt gián tiếp, RY50-32-160 có nhiệm vụ đưa dầu nóng đến bộ trao đổi nhiệt hoặc áo gia nhiệt của thiết bị.
Dòng dầu tuần hoàn giúp thiết bị nhận nhiệt liên tục, hỗ trợ duy trì nhiệt độ cần thiết trong từng giai đoạn của quá trình nhuộm. Khi dầu đã truyền một phần nhiệt lượng cho thiết bị, bơm tiếp tục đưa dầu trở về bộ gia nhiệt để nhận nhiệt và tái tuần hoàn.
Nhiệt độ là một yếu tố quan trọng trong nhiều công đoạn nhuộm và xử lý vải. Nếu lưu lượng dầu truyền nhiệt thay đổi lớn, khả năng truyền nhiệt đến thiết bị cũng có thể không đồng đều.
RY50-32-160 duy trì dòng dầu tương đối ổn định với lưu lượng làm việc khoảng 12,5 m³/h, nhờ đó hỗ trợ hệ thống giữ nhiệt độ thiết bị ổn định hơn. Điều này đặc biệt cần thiết đối với các quy trình phải duy trì nhiệt trong một khoảng thời gian nhất định.
Ngoài công đoạn nhuộm, bơm dầu truyền nhiệt RY50-32-160 có thể tham gia mạch cấp nhiệt cho máy sấy, thiết bị định hình hoặc các cụm xử lý nhiệt trong công đoạn hoàn tất vải.
Dầu nóng được bơm đến bộ trao đổi nhiệt của thiết bị, truyền nhiệt cho quá trình sấy hoặc xử lý rồi quay về hệ thống gia nhiệt. Việc sử dụng vòng tuần hoàn kín giúp dầu tải nhiệt được sử dụng lặp lại liên tục trong quá trình sản xuất.
Hệ thống dầu tải nhiệt trong nhà máy dệt nhuộm thường gồm đường ống, van, bộ lọc, các đoạn chuyển hướng và thiết bị trao đổi nhiệt. Tất cả các thành phần này đều tạo ra trở lực đối với dòng dầu.
Cột áp 30 m của RY50-32-160 giúp tạo chênh lệch áp suất cần thiết để dầu lưu thông qua mạch cấp nhiệt phù hợp. Vai trò của bơm vì vậy không chỉ là vận chuyển dầu mà còn phải duy trì đủ áp lực để dòng dầu vượt qua trở lực của hệ thống.
Trong một hệ thống nhuộm dệt, nguồn nhiệt có thể đặt cách thiết bị sản xuất một khoảng nhất định. RY50-32-160 đóng vai trò trung gian vận chuyển nhiệt thông qua dầu tải nhiệt.
Nhiệt lượng được tạo ra tại bộ gia nhiệt, sau đó dầu nóng mang nhiệt đến khu vực sử dụng. Bơm duy trì quá trình vận chuyển này liên tục, giúp hệ thống có thể bố trí nguồn gia nhiệt riêng biệt với máy nhuộm hoặc thiết bị xử lý nhiệt mà vẫn bảo đảm khả năng cấp nhiệt.
RY50-32-160 đặc biệt phù hợp với nguyên lý tuần hoàn kín. Dầu không được sử dụng một lần rồi thải bỏ mà liên tục đi qua nguồn nhiệt và thiết bị tiêu thụ nhiệt.
Vai trò của bơm trong vòng kín này là tạo chuyển động liên tục cho dầu. Nếu bơm ngừng hoạt động, quá trình tuần hoàn giảm hoặc dừng, nhiệt lượng không được vận chuyển bình thường đến thiết bị. Vì vậy, hoạt động ổn định của RY50-32-160 có ảnh hưởng trực tiếp đến khả năng duy trì cấp nhiệt cho dây chuyền.
Với tốc độ 2.900 vòng/phút và động cơ 3 kW, RY50-32-160 tạo dòng tuần hoàn dầu nóng liên tục mà không cần một cụm truyền động quá lớn. Bơm có thể được bố trí gần bộ gia nhiệt hoặc trong cụm tuần hoàn dầu của từng khu vực sản xuất.
Khi được lựa chọn đúng với trở lực và nhu cầu lưu lượng của hệ thống, bơm góp phần duy trì quá trình truyền nhiệt ổn định, hạn chế tình trạng thiếu lưu lượng dầu tại thiết bị sử dụng nhiệt và giúp dây chuyền nhuộm dệt vận hành liên tục hơn.
Vai trò của bơm dầu truyền nhiệt RY50-32-160 trong hệ thống nhuộm dệt công nghiệp tập trung vào nhiệm vụ tạo và duy trì dòng tuần hoàn dầu nóng giữa nguồn gia nhiệt và các thiết bị như máy nhuộm, bộ trao đổi nhiệt, máy sấy và thiết bị hoàn tất vải. Với lưu lượng 12,5 m³/h, cột áp 30 m, công suất 3 kW và tốc độ 2.900 vòng/phút, bơm giúp vận chuyển nhiệt, thắng trở lực đường ống và duy trì quá trình cấp nhiệt liên tục trong dây chuyền. Nhờ đó, RY50-32-160 trở thành một bộ phận quan trọng trong các hệ thống dệt nhuộm sử dụng dầu tải nhiệt làm môi chất truyền nhiệt gián tiếp

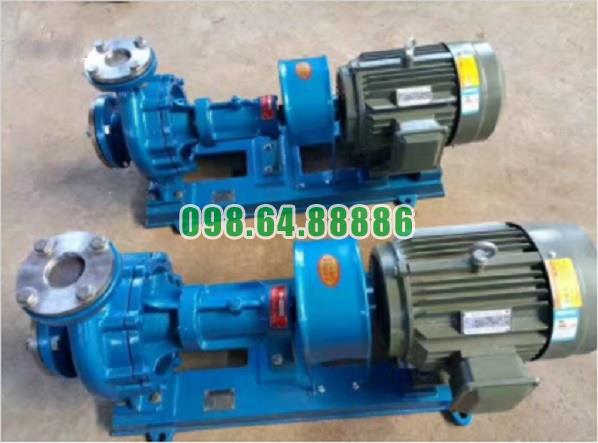

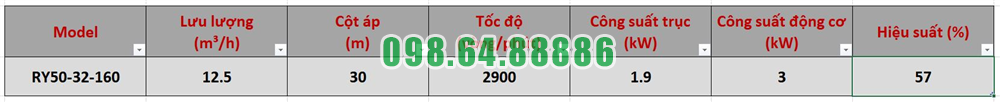

Bơm dầu công nghiệp chịu nhiệt RY50-32-160 cột áp 30 m, công suất 3 kW, tốc độ 2900 vòng/phút, lưu lượng 12.5 m3/h
