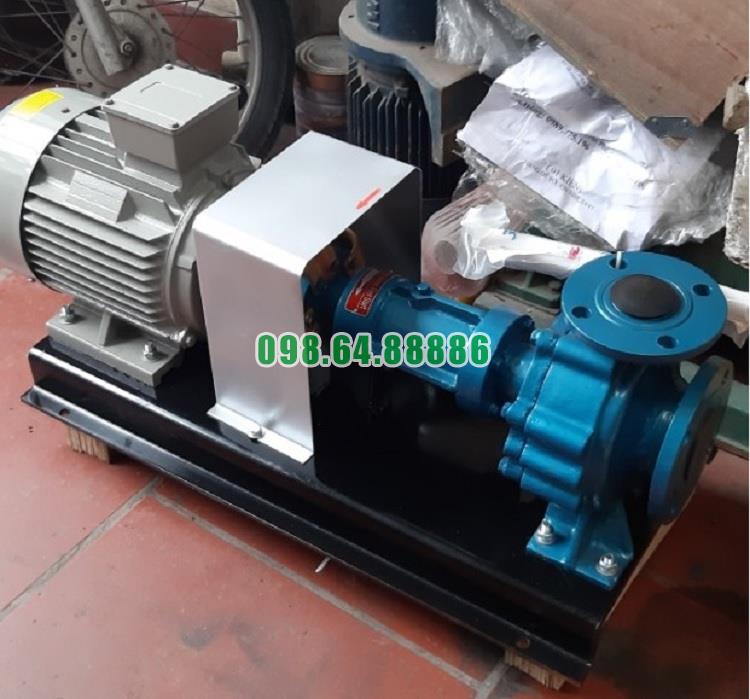

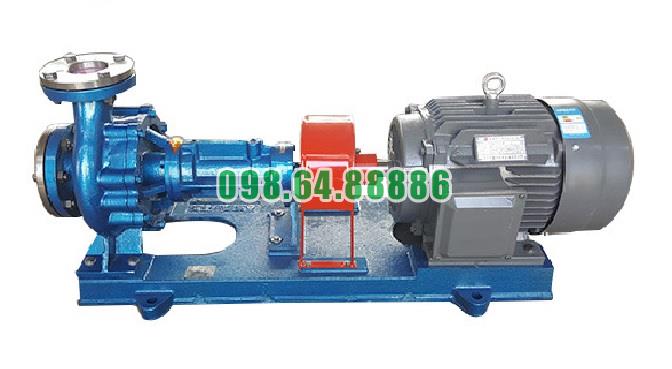

Bơm dầu truyền nhiệt RY20-20-100 lưu lượng 1 m3/h, đẩy cao 10 m

Đặc tính hoạt động ổn định của dòng Bơm dầu truyền nhiệt RY20-20-100 công nghiệp

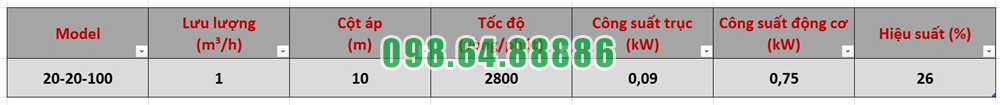

Bơm dầu truyền nhiệt RY20-20-100 công nghiệp có lưu lượng 1 m³/h, cột áp 10 m, tốc độ quay 2.800 vòng/phút và công suất động cơ 0,75 kW. Thiết bị phù hợp với các hệ thống tuần hoàn dầu nóng quy mô nhỏ cần duy trì dòng chảy đều và hoạt động liên tục.

Duy trì lưu lượng và cột áp ổn định

Bánh công tác quay liên tục giúp dầu truyền nhiệt được hút vào và đẩy ra đều đặn. Khi bơm làm việc đúng điểm thiết kế, lưu lượng và áp suất ít biến động, góp phần duy trì nhiệt độ ổn định trong toàn bộ hệ thống.

Cụm trục quay chắc chắn, ít rung

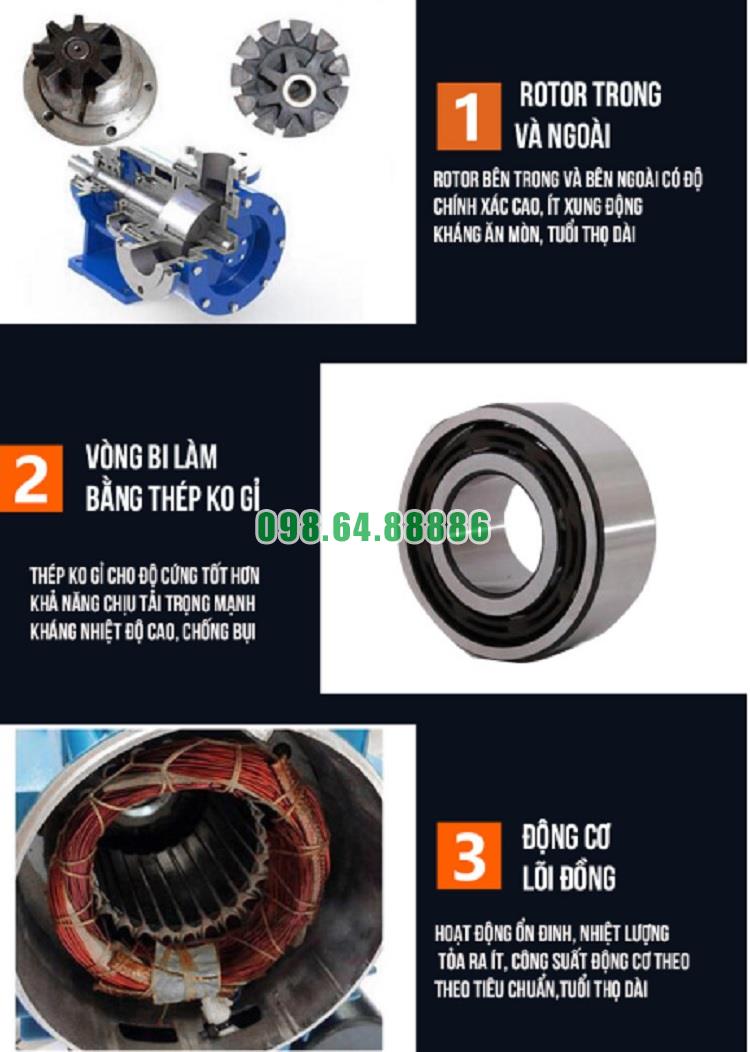

Hai ổ bi có nhiệm vụ đỡ và định vị trục, giúp bánh công tác quay đúng tâm. Kết cấu này hạn chế độ đảo, giảm rung động, tiếng ồn và nguy cơ cọ xát giữa các bộ phận bên trong bơm.

Truyền động êm qua khớp nối mềm

Khớp nối mềm truyền mô-men từ động cơ đến trục bơm, đồng thời hấp thụ một phần rung động và sai lệch nhỏ. Nhờ đó, quá trình truyền động diễn ra êm, giảm tải bất thường lên trục và ổ bi.

Hoạt động ổn định ở nhiệt độ cao

Kết cấu tản nhiệt tự nhiên giúp hạn chế nhiệt từ thân bơm truyền đến cụm ổ trục và động cơ. Bơm có thể duy trì khả năng tuần hoàn dầu nóng ổn định khi được gia nhiệt từ từ và cung cấp đủ môi chất.

Bộ làm kín hạn chế rò rỉ

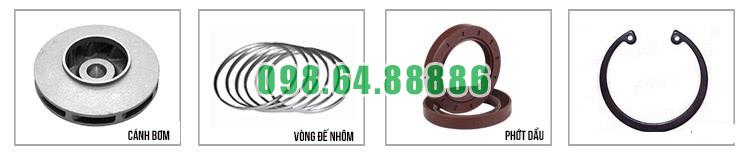

Bộ chèn làm kín kết hợp phớt dầu chịu nhiệt giúp giữ dầu bên trong buồng bơm. Khả năng làm kín ổn định giúp hạn chế thất thoát môi chất, đồng thời duy trì áp suất và lưu lượng trong quá trình vận hành.

Bơm dầu truyền nhiệt RY20-20-100 công nghiệp hoạt động ổn định nhờ lưu lượng phù hợp, cụm trục chắc chắn, khớp nối mềm, khả năng tản nhiệt và bộ làm kín chịu nhiệt. Khi được lắp đặt đúng kỹ thuật, bôi trơn đầy đủ và vận hành đúng lưu lượng, bơm có thể duy trì dòng dầu đều, ít rung và làm việc bền bỉ.

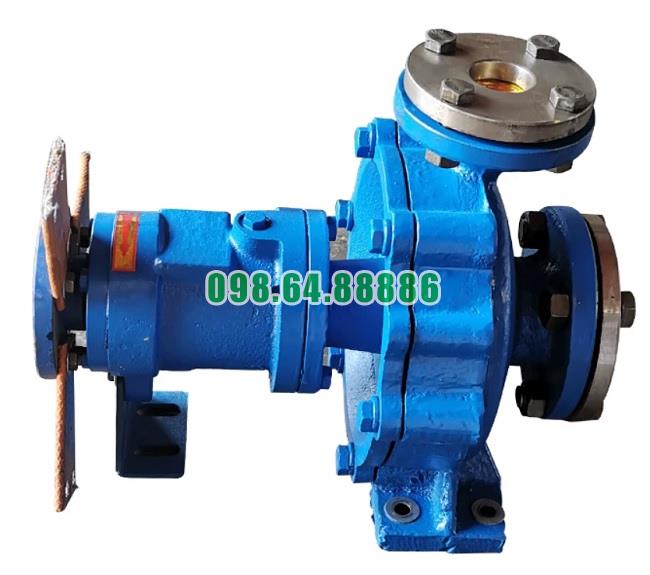

Vị trí và vai trò của các nút châm dầu trên thân ổ trục Bơm dầu truyền nhiệt RY20-20-100

Trên thân ổ trục Bơm dầu truyền nhiệt RY20-20-100 có các nút dầu ký hiệu A và B, được bố trí thông với khoang bôi trơn của cụm ổ bi.

Nút A – vị trí châm dầu

Nút A là cửa dùng để đưa dầu tải nhiệt sạch vào khoang ổ trục. Dầu châm qua vị trí này có nhiệm vụ:

• Bôi trơn ổ bi và trục bơm.
• Giảm ma sát giữa các chi tiết chuyển động.
• Hạn chế ổ bi nóng bất thường.
• Góp phần kéo dài tuổi thọ cụm ổ trục.

Nút B – vị trí thoát khí và kiểm tra mức dầu

Nút B được mở trong quá trình châm dầu để không khí trong khoang ổ trục thoát ra ngoài. Khi dầu châm từ nút A bắt đầu tràn ra nút B, có thể xác định khoang bôi trơn đã được cấp đủ dầu.

Sau đó cần quay khớp nối hoặc trục bơm bằng tay để đẩy hết bọt khí còn lại. Khi không còn bọt khí thoát ra, siết kín cả nút A và nút B.

Vai trò chung của các nút châm dầu

Các nút châm dầu giúp cấp đủ dầu bôi trơn và loại bỏ không khí trong thân ổ trục. Nếu thiếu dầu hoặc còn nhiều bọt khí, ổ bi của Bơm dầu truyền nhiệt RY20-20-100 có thể bị nóng, phát tiếng ồn, tăng độ rung và nhanh hư hỏng. Vì vậy, cần kiểm tra độ kín của các nút sau khi châm dầu trước khi khởi động bơm.
