Là bộ phận chính bao bọc cụm thủy lực, được đúc bằng gang hoặc inox chịu áp lực cao. Thiết kế dạng inline với đầu hút và đầu xả nằm trên cùng một trục giúp tiết kiệm không gian và giảm tổn thất áp lực dòng chảy.
Cánh bơm là bộ phận trung tâm tạo ra lực ly tâm để hút và đẩy chất lỏng. Được làm từ đồng hoặc thép không gỉ, thiết kế cánh kín (enclosed) nhằm tăng hiệu suất thủy lực và giảm thất thoát năng lượng.
Trục bơm nối liền giữa mô-tơ và cánh bơm, truyền mô-men xoắn một cách chính xác. Vật liệu chế tạo là thép hợp kim chống mài mòn, được gia công tinh để đảm bảo độ đồng tâm cao, giảm rung động trong quá trình vận hành.
Đóng vai trò làm kín trục quay, ngăn nước rò rỉ ra ngoài. Phớt thường làm bằng ceramic – carbon – silicon carbide, đảm bảo độ bền cao và làm việc ổn định với nước nóng hoặc chất lỏng có tính ăn mòn nhẹ.
Động cơ đặt ở phía trên, truyền động trực tiếp xuống cánh bơm thông qua trục. Là loại mô-tơ điện kín, quạt làm mát ngoài, cấp bảo vệ IP54/IP55, có thể lắp biến tần để điều chỉnh tốc độ.
Gối đỡ được bố trí nhằm giữ trục quay ổn định, giảm ma sát và tăng tuổi thọ thiết bị. Vòng bi sử dụng loại bôi trơn bằng mỡ chuyên dụng, có khả năng làm việc liên tục trong thời gian dài.
Khớp nối mềm nối giữa trục động cơ và trục bơm, giúp truyền động linh hoạt, giảm xóc và bù lệch trục nhẹ, bảo vệ động cơ và hệ truyền động khỏi va đập khi khởi động hoặc thay đổi tải đột ngột.
Là phần giữ vững toàn bộ cụm bơm, được làm từ gang hoặc thép chắc chắn, có lỗ bắt bu-lông liên kết xuống sàn hoặc bệ máy. Thiết kế đế chắc chắn giúp giảm rung, tăng độ ổn định của toàn bộ hệ thống.
Động cơ được tích hợp quạt làm mát hoặc hệ thống tản nhiệt bằng gió để ngăn quá nhiệt khi vận hành liên tục, đảm bảo hiệu suất và độ bền của mô-tơ.
Máy bơm ly tâm hoạt động dựa trên nguyên lý biến đổi động năng thành áp năng thông qua lực ly tâm sinh ra bởi cánh bơm quay. Đây là cơ chế truyền động thủy lực phổ biến, cho phép tạo ra áp suất dòng chảy ổn định và lưu lượng lớn trong nhiều ứng dụng.
Các thành phần chính liên quan đến nguyên lý ly tâm gồm:
Cánh bơm (Impeller): truyền động cho chất lỏng.
Trục bơm (Shaft): nối với động cơ, truyền chuyển động quay đến cánh.
Vỏ bơm (Volute casing): bao quanh cánh bơm, giúp chuyển hóa động năng thành áp năng.
Buồng hút và buồng đẩy: nơi chất lỏng vào và ra khỏi bơm.
Động cơ điện quay trục bơm, làm cánh bơm quay theo.
Cánh bơm có dạng xoắn, quay với tốc độ cao (thường 2900 vòng/phút với loại 2 cực).
Nhờ lực hút tạo ra tại tâm cánh (áp suất thấp), chất lỏng được kéo từ đường ống hút vào buồng bơm.
Khi chất lỏng vào tâm cánh bơm, lực ly tâm đẩy chất lỏng ra rìa cánh với vận tốc cao.
Động năng của dòng chảy tăng nhanh chóng.
Dòng chảy được dẫn vào buồng khuếch tán (volute) hoặc vòng xoắn (guide vane), tại đây tốc độ dòng chảy giảm.
Sự giảm tốc độ chuyển hóa một phần động năng thành áp năng, làm tăng áp suất tại cửa ra.
Dòng nước áp cao được đẩy ra khỏi bơm và đi vào hệ thống ống dẫn, đến các thiết bị sử dụng.
Dòng chảy liên tục và đều: phù hợp với các hệ thống yêu cầu cấp nước ổn định.
Không hút khí: yêu cầu buồng bơm phải có chất lỏng trước khi khởi động (cần mồi).
Phụ thuộc vào tốc độ quay: áp suất và lưu lượng phụ thuộc chặt vào tốc độ động cơ.
Tăng áp nhanh chóng, phù hợp cho cấp nước tòa nhà cao tầng, hệ thống tuần hoàn kín.
Vận hành êm ái, ít rung, do lực ly tâm phân bố đều theo trục đứng.
Tiết kiệm diện tích: vì thiết kế đồng trục, trục đứng, dễ lắp đặt vào hệ thống ống có sẵn.

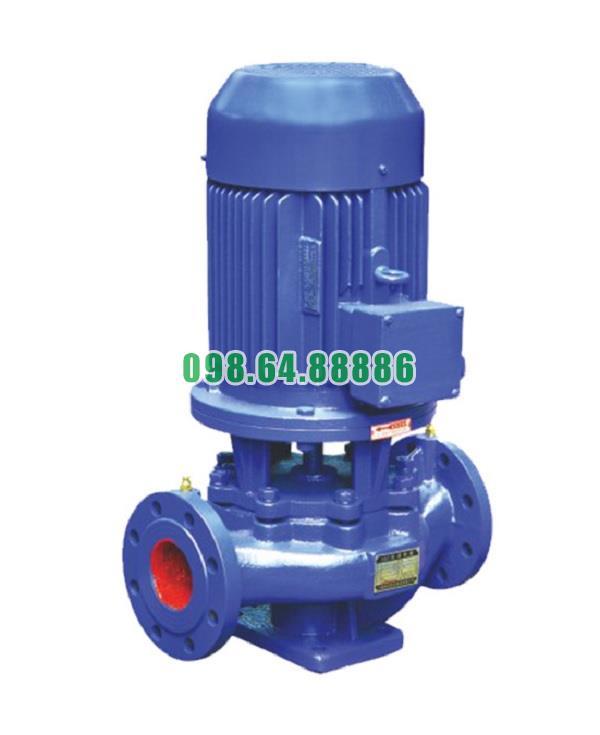

Bơm tăng áp trục thẳng đứng model ISG40-160, IRG40-160 Lưu lượng 6 m3/h
5.702.400 VND
