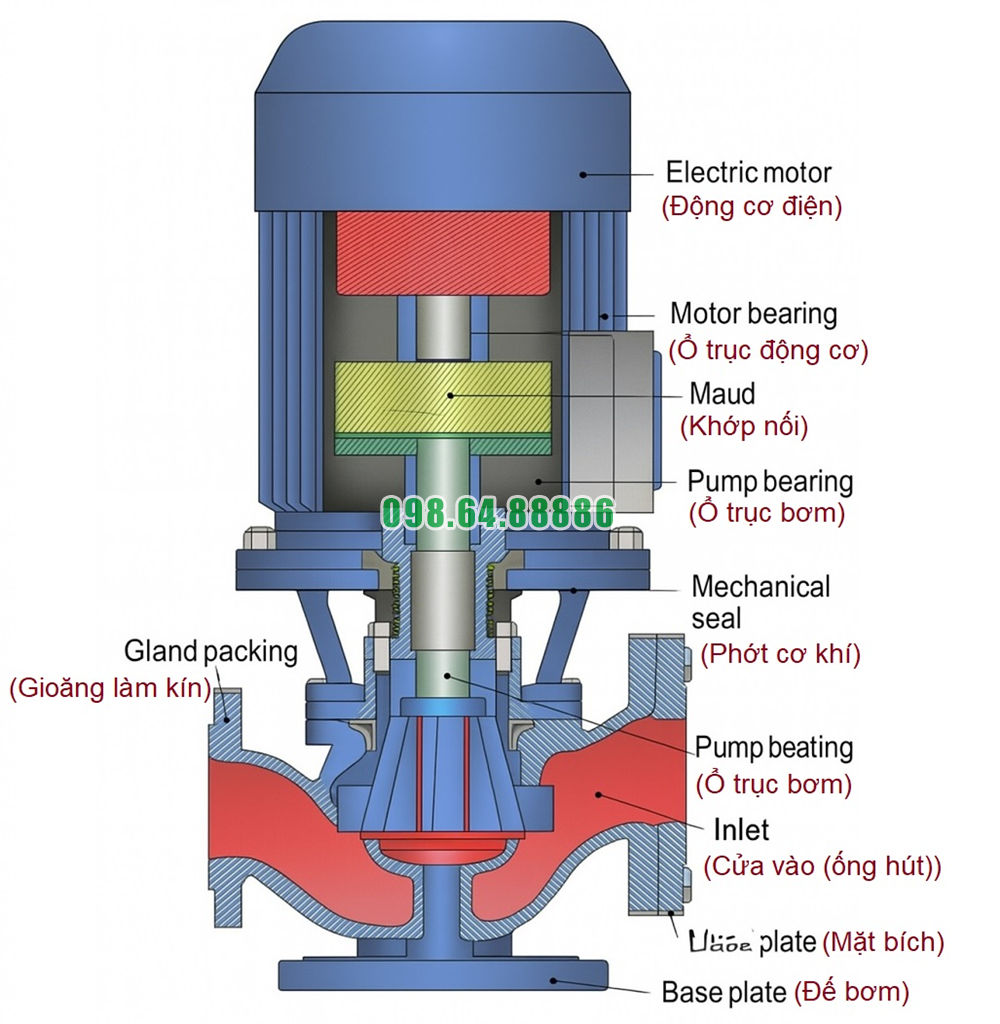

Một trong những đặc điểm nổi bật của bơm ISG65-315 và IRG65-315 chính là thiết kế trục đứng đồng trục giữa động cơ và trục bơm, giúp truyền động trực tiếp, không cần khớp nối trung gian. Đặc điểm “inline” với cửa hút và cửa xả nằm trên cùng một trục thẳng tạo điều kiện cho lưu chất đi theo một đường thẳng, hạn chế tổn thất áp suất, đồng thời tiết kiệm không gian lắp đặt và giảm chi phí thi công.
Buồng bơm được thiết kế theo nguyên lý dẫn hướng ly tâm, bên trong có cánh bơm đặt lệch tâm so với trục. Buồng vỏ bơm thường có thể mở ra từ phía trên (top pull-out design), cho phép bảo trì nhanh chóng mà không cần tháo ống kết nối đầu vào/ra.
Vật liệu: gang xám hoặc gang cầu, sơn phủ epoxy chống ăn mòn
Kết nối mặt bích tiêu chuẩn ISO hoặc DIN, tiện lợi khi ghép nối với hệ thống
Cánh bơm của ISG65-315 và IRG65-315 được thiết kế dạng cánh kín (closed impeller) để đảm bảo hiệu suất tối đa, ngăn rò rỉ ngược và chịu được áp suất cao.
Vật liệu: gang, đồng hoặc inox tùy ứng dụng
Được cân bằng động nhằm giảm rung động, tăng độ bền trục và vòng bi
Gắn trực tiếp vào trục bơm qua chốt then chắc chắn
Trục bơm làm từ thép không gỉ 2Cr13 hoặc inox 304, gia công chính xác, đảm bảo độ cứng vững và chịu được lực xoắn lớn trong thời gian dài. Trục được gắn trực tiếp với rotor của động cơ, giúp giảm tổn hao cơ học và tăng hiệu suất truyền động.
Có chốt định vị và khớp then chống trượt
Bề mặt tiếp xúc với phớt được mài bóng để tăng độ kín khít
Phớt cơ khí được lắp ở vị trí tiếp xúc giữa trục và thân bơm, giúp ngăn chất lỏng rò rỉ ra ngoài. Thiết kế dạng phớt cartridge hoặc phớt cơ khí đơn, dễ tháo lắp và bảo dưỡng.
Vật liệu: mặt phớt bằng silicon carbide (SiC), graphite, tungsten carbide (TC)
Đệm cao su: EPDM, NBR hoặc Viton, tùy chất lỏng và nhiệt độ
Bơm sử dụng động cơ tiêu chuẩn IEC hoặc GB, công suất từ 3.0 kW trở lên tùy theo ứng dụng. Động cơ được tích hợp trực tiếp với bơm theo kiểu motor vertical close-coupled, không cần khớp nối hay hộp số.
Lớp cách điện F, cấp bảo vệ IP55 trở lên
Tích hợp sẵn quạt làm mát trục đứng, tăng tuổi thọ motor
Có thể dùng biến tần (inverter) để điều khiển tốc độ dòng chảy
Toàn bộ tổ hợp bơm – động cơ được gắn vào một chân đế gang hoặc thép, thiết kế rộng để phân bố lực đều và hạn chế rung chấn lan truyền xuống nền. Chân đế có lỗ bắt bu-lông cho phép cố định xuống nền bê tông, đảm bảo an toàn khi vận hành liên tục.
Một số phiên bản IRG hoặc ISG công suất lớn có:
Khoang làm mát trục bằng nước hoặc dầu, giảm ma sát
Cảm biến nhiệt độ và cảm biến rung, kết nối hệ thống giám sát trung tâm
Bộ bảo vệ quá tải động cơ, tự ngắt khi có sự cố
Cấu tạo đặc biệt của bơm ly tâm trục đứng inline model ISG65-315 và IRG65-315 thể hiện rõ ở thiết kế đồng trục – inline thông minh, kết hợp với vật liệu cao cấp và bố trí kỹ thuật tối ưu. Tất cả các chi tiết từ buồng bơm, trục, cánh, phớt đến motor đều được tính toán chính xác, tạo nên một thiết bị vận hành mạnh mẽ, bền bỉ, dễ bảo trì và thân thiện với hệ thống kỹ thuật hiện đại. Đây là sự lựa chọn lý tưởng cho các công trình cần hiệu suất cao trong không gian lắp đặt hạn chế
Bơm ly tâm trục đứng inline model ISG65-315 và IRG65-315 không chỉ nổi bật về hiệu suất vận hành mà còn được đánh giá cao nhờ khả năng chịu nhiệt tốt, phù hợp với nhiều ứng dụng công nghiệp và dân dụng có yêu cầu về truyền dẫn chất lỏng ở nhiệt độ cao. Dưới đây là phân tích chi tiết về đặc điểm chịu nhiệt của dòng bơm này.
Thân và cánh bơm thường được chế tạo từ gang xám cao cấp, gang cầu hoặc thép không gỉ – những vật liệu có khả năng chịu nhiệt tốt, không bị biến dạng dưới tác động của nhiệt độ cao.
– Thép không gỉ (Inox 304/316) có thể chịu được nhiệt độ lên đến 350–400°C
– Gang cầu thích hợp trong môi trường nhiệt độ từ 100°C đến 200°C mà không bị rạn nứt
Bơm ISG/IRG sử dụng phớt cơ khí chịu nhiệt đặc biệt, với bề mặt làm kín bằng ceramic, carbon graphite hoặc silicon carbide, kết hợp lò xo inox:
– Đảm bảo kín tuyệt đối khi bơm chất lỏng ở nhiệt độ cao
– Có thể hoạt động liên tục ở môi trường lên đến 120–150°C tùy theo cấu hình
– Vòng bi được bôi trơn bằng mỡ chịu nhiệt hoặc dầu tổng hợp đặc chủng, giúp hoạt động ổn định ở nhiệt độ cao mà không bị cháy hoặc thoái hóa
– Gioăng làm kín bằng vật liệu viton, teflon (PTFE) hoặc cao su EPDM, đều có khả năng chịu nhiệt lên đến 150–200°C
Thiết kế inline trục đứng giúp dòng chất lỏng lưu thông mượt mà, giảm áp lực nhiệt tập trung, đồng thời dễ dàng thoát nhiệt nhờ đối lưu không khí tự nhiên từ dưới lên trên.
– Phần buồng bơm chứa chất lỏng nóng được cách ly với động cơ bằng tấm ngăn và phớt kín, tránh truyền nhiệt trực tiếp sang motor
– Động cơ được gắn thêm quạt tản nhiệt phía sau, giúp hạ nhiệt nhanh chóng khi làm việc trong thời gian dài
Dòng bơm ISG65-315, IRG65-315 được sản xuất với các phiên bản khác nhau tùy vào ứng dụng, trong đó:
– Phiên bản thông thường: chịu được chất lỏng có nhiệt độ ≤ 80°C
– Phiên bản chịu nhiệt: tùy theo cấu hình có thể đạt đến 120°C, 150°C hoặc cao hơn
– Phiên bản chuyên dụng cấp nước nóng: thiết kế đặc biệt để bơm nước nóng sinh hoạt, nước cấp lò hơi, dầu truyền nhiệt mà không bị biến dạng
– Hệ thống cấp nước nóng trong tòa nhà, khách sạn, nhà máy nhiệt điện
– Bơm dầu nóng trong hệ thống gia nhiệt khuôn, máy ép, lò sấy
– Tuần hoàn nước nóng trong hệ thống sưởi trung tâm hoặc bơm lò hơi phụ trợ
– Xử lý nước công nghiệp có nhiệt độ cao, môi trường kiềm hoặc axit nhẹ
Bơm ly tâm trục đứng inline ISG65-315 và IRG65-315 được thiết kế tối ưu để làm việc trong môi trường có nhiệt độ cao, nhờ sử dụng vật liệu chuyên dụng, phớt cơ khí chịu nhiệt và kết cấu tản nhiệt hiệu quả. Khả năng chịu nhiệt vượt trội này giúp thiết bị trở thành lựa chọn lý tưởng cho các hệ thống bơm nước nóng, dầu nóng và các ứng dụng công nghiệp cần độ bền nhiệt cao. Khi chọn đúng phiên bản theo yêu cầu nhiệt độ, bơm sẽ vận hành ổn định, bền bỉ và an toàn
https://vietnhat.company/may-bom-ly-tam-truc-dung-isg65315a-luu-luong-65-ls.html

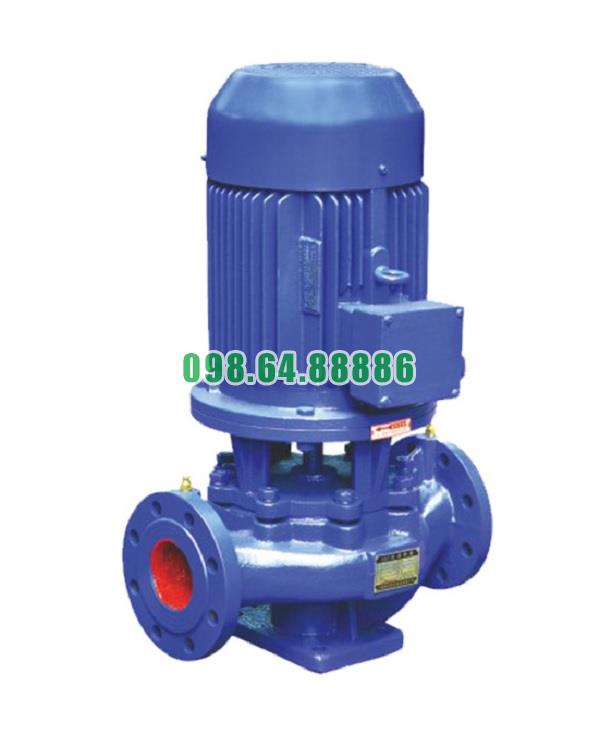

Máy bơm ly tâm, bơm cấp nước trục đứng, bơm đường ống ISG65-315A, IRG65-315A 22kw, 23.4m3, 110m
