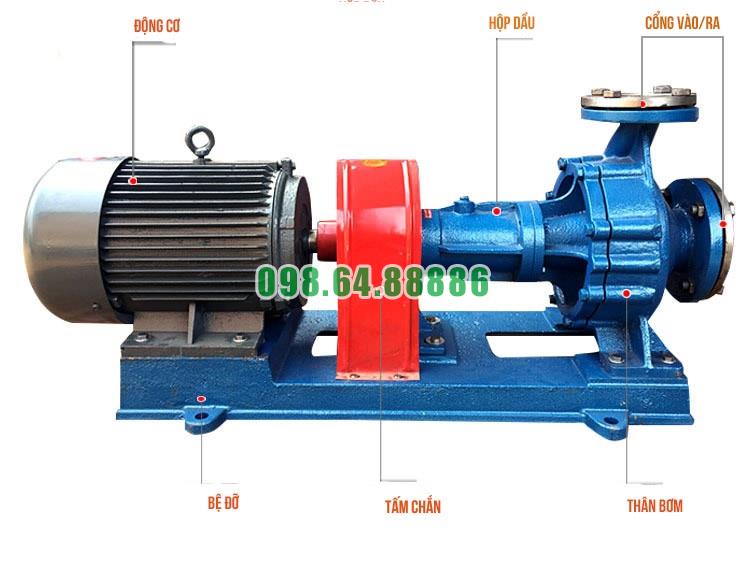

Bơm dầu truyền nhiệt RY125-80-160 Lưu lượng 160 m3/h, công suất 22 kW, cột áp 50 m

Dòng dầu di chuyển qua Bơm dầu truyền nhiệt RY125-80-160 như thế nào?

Trong Bơm dầu truyền nhiệt RY125-80-160, dòng dầu di chuyển theo hướng từ cửa hút vào tâm bánh công tác, sau đó được tăng năng lượng và đẩy ra cửa xả theo hướng tâm.

Dầu đi vào cửa hút

Dầu truyền nhiệt từ hệ thống đi vào bơm qua cửa hút bố trí theo hướng trục. Khi bánh công tác quay, vùng áp suất thấp hình thành ở tâm bánh công tác, giúp duy trì dòng dầu đi liên tục vào bên trong bơm.

Dầu đi vào bánh công tác

Sau khi qua cửa hút, dầu đi đến tâm bánh công tác. Bánh công tác quay cùng trục bơm và truyền năng lượng cho dòng dầu.

Dầu được đẩy ra mép bánh công tác

Dưới tác dụng của chuyển động quay, dầu được đẩy từ tâm ra phía ngoài bánh công tác. Trong quá trình này, vận tốc và năng lượng của dòng dầu tăng lên.

Dầu đi vào thân bơm

Sau khi rời bánh công tác, dầu đi vào khoang của thân bơm. Tại đây, dòng dầu được dẫn hướng về cửa xả và một phần động năng được chuyển thành áp năng.

Dầu thoát ra cửa xả

Dầu sau khi được tăng áp sẽ đi ra ngoài qua cửa xả bố trí theo hướng tâm, phương thẳng đứng. Từ đây, dầu tiếp tục tuần hoàn qua đường ống và các thiết bị sử dụng nhiệt trong hệ thống.

Chu trình dòng dầu trong bơm

Có thể mô tả ngắn gọn hướng di chuyển của dầu như sau:

Đường ống hút → Cửa hút bơm → Tâm bánh công tác → Mép ngoài bánh công tác → Thân bơm → Cửa xả → Hệ thống tuần hoàn dầu nóng

Dòng dầu qua Bơm dầu truyền nhiệt RY125-80-160 di chuyển liên tục từ cửa hút theo hướng trục vào tâm bánh công tác, sau đó được bánh công tác đẩy ra ngoài bằng lực ly tâm, tăng áp trong thân bơm và thoát ra cửa xả để tiếp tục tuần hoàn trong hệ thống dầu truyền nhiệt.

Thiết kế tối ưu của Bơm dầu truyền nhiệt RY125-80-160

Bơm dầu truyền nhiệt RY125-80-160 được thiết kế theo kết cấu bơm ly tâm chuyên dùng cho hệ thống tuần hoàn dầu nóng công nghiệp. Thiết kế tập trung vào khả năng làm việc ổn định ở nhiệt độ cao, kết cấu gọn, truyền động đơn giản và thuận tiện cho bảo dưỡng.

Kết cấu đỡ một phía

RY125-80-160 sử dụng kết cấu đỡ một phía với cụm chân đỡ và gối đỡ trung tâm. Cách bố trí này giúp cụm bơm có kết cấu tương đối gọn, đồng thời thuận tiện cho việc tháo lắp và kiểm tra các chi tiết quay.

Cửa hút hướng trục, cửa xả hướng tâm

Cửa hút được bố trí theo hướng trục, trong khi cửa xả bố trí theo hướng tâm và phương thẳng đứng. Thiết kế này phù hợp với nguyên lý làm việc của bơm ly tâm, giúp dòng dầu đi vào bánh công tác ổn định và được đưa ra hệ thống theo hướng thuận lợi cho bố trí đường ống.

Cụm rôto bố trí đơn giản, dễ bảo dưỡng

Cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Kết cấu này giúp việc tháo lắp, kiểm tra và thay thế các chi tiết bên trong thuận tiện hơn trong quá trình bảo dưỡng định kỳ.

Cụm ổ trục hỗ trợ vận hành ổn định

Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Việc bố trí hai ổ bi giúp giữ trục ổn định khi bơm làm việc ở tốc độ khoảng 2.900 vòng/phút, hạn chế rung động và sai lệch trong quá trình vận hành.

Hệ thống làm kín phù hợp với dầu nóng

Bơm sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Thiết kế này nhằm hạn chế rò rỉ môi chất tại khu vực trục và phù hợp với điều kiện vận chuyển dầu truyền nhiệt ở nhiệt độ cao.

Truyền động bằng khớp nối mềm

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động qua khớp nối mềm kiểu ba chấu. Khớp nối mềm giúp truyền mô-men từ động cơ đến trục bơm, đồng thời hỗ trợ giảm ảnh hưởng của rung động và sai lệch nhỏ trong quá trình làm việc.

Thiết kế tản nhiệt tự nhiên

Một điểm nổi bật trong thiết kế của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Thiết kế này giúp giảm số lượng thiết bị phụ trợ, làm gọn hệ thống và hạn chế nhu cầu sử dụng thêm đường nước làm mát. Đây là ưu điểm đáng chú ý khi bơm làm việc trong các hệ thống dầu nóng tuần hoàn.

Kết cấu phù hợp với hệ thống công nghiệp

Các bộ phận chịu áp, bao gồm mặt bích hút, mặt bích xả và thân bơm, được thiết kế theo cấp áp suất 16 bar. Bơm và động cơ đặt chung trên bệ máy giúp thuận tiện cho việc căn chỉnh và lắp đặt tại nhà máy.

Với lưu lượng 160 m³/h, cột áp 50 m và tốc độ 2.900 vòng/phút, thiết kế của RY125-80-160 hướng đến các hệ thống tuần hoàn dầu truyền nhiệt có lưu lượng lớn và yêu cầu vận hành liên tục.

Thiết kế tối ưu của Bơm dầu truyền nhiệt RY125-80-160 thể hiện ở kết cấu ly tâm gọn, cửa hút hướng trục, cửa xả hướng tâm, cụm ổ trục chắc chắn, hệ thống làm kín chịu nhiệt, truyền động bằng khớp nối mềm và cơ chế tản nhiệt tự nhiên.

Những đặc điểm này giúp RY125-80-160 phù hợp với các hệ thống dầu nóng tuần hoàn trong nhà máy, nơi yêu cầu bơm vận hành ổn định, dễ bảo dưỡng và thích nghi tốt với môi trường nhiệt độ cao.
