Bơm dầu truyền nhiệt RY125-80-250 cho hệ thống dầu tải nhiệt nhà máy
Bơm dầu truyền nhiệt RY125-80-250 được sử dụng trong hệ thống dầu tải nhiệt nhà máy để tuần hoàn dầu nóng giữa lò gia nhiệt và các thiết bị sử dụng nhiệt. Thiết bị giúp đưa dầu tải nhiệt đến bồn phản ứng, bồn chứa, máy sấy, bộ trao đổi nhiệt, đường ống công nghệ và những vị trí cần duy trì nhiệt độ ổn định.
Trong hệ thống dầu tải nhiệt, dầu được gia nhiệt tại lò dầu nóng rồi lưu thông qua đường ống đến các thiết bị trong nhà máy. Sau khi truyền nhiệt, dầu quay trở lại bộ gia nhiệt để tiếp tục chu trình. Bơm RY125-80-250 giữ vai trò tạo dòng chảy liên tục, giúp quá trình truyền nhiệt diễn ra ổn định và hạn chế tình trạng nhiệt không đều.
Khác với bơm dùng cho nước hoặc các loại chất lỏng thông thường, bơm dầu truyền nhiệt phải làm việc trong môi trường có nhiệt độ cao, độ nhớt thay đổi và yêu cầu cao về độ kín. Vì vậy, việc lựa chọn, lắp đặt và vận hành bơm cần phù hợp với đặc điểm của toàn bộ hệ thống dầu tải nhiệt trong nhà máy.
Vai trò của bơm RY125-80-250 trong hệ thống dầu tải nhiệt
Tuần hoàn dầu nóng trong mạch kín
Hệ thống dầu tải nhiệt nhà máy thường được thiết kế theo mạch tuần hoàn khép kín. Dầu nóng được đưa từ lò gia nhiệt đến các thiết bị tiêu thụ nhiệt, sau đó quay về đường hồi để tiếp tục được gia nhiệt.
Bơm dầu truyền nhiệt RY125-80-250 tạo ra lưu lượng và cột áp cần thiết để dầu di chuyển qua toàn bộ mạch. Dòng dầu phải được duy trì liên tục để các thiết bị trong nhà máy nhận được lượng nhiệt phù hợp với yêu cầu sản xuất.
Khi bơm hoạt động ổn định, hệ thống có thể giảm hiện tượng nhiệt bị gián đoạn, hạn chế dao động nhiệt và hỗ trợ các thiết bị công nghệ vận hành theo đúng điều kiện thiết kế.
Duy trì nhiệt độ ổn định cho thiết bị
Bơm không trực tiếp tạo ra nhiệt nhưng đảm nhiệm chức năng vận chuyển dầu nóng đến các vị trí cần cấp nhiệt. Khi dầu lưu thông đều qua áo gia nhiệt, coil gia nhiệt hoặc bộ trao đổi nhiệt, nhiệt được phân phối ổn định hơn.
Điều này đặc biệt quan trọng trong các nhà máy có nhiều thiết bị sử dụng nhiệt cùng lúc. Nếu lưu lượng dầu không đủ hoặc bị thay đổi bất thường, một số thiết bị có thể không đạt nhiệt độ yêu cầu trong khi những khu vực khác lại nhận nhiệt quá lớn.
Hỗ trợ vận hành dây chuyền liên tục
Nhiều hệ thống dầu tải nhiệt được sử dụng trong các nhà máy hoạt động theo ca dài hoặc liên tục. Bơm RY125-80-250 giúp duy trì dòng dầu trong suốt quá trình sản xuất, hạn chế nguy cơ gián đoạn do thiếu nhiệt.
Để đạt hiệu quả, bơm cần được lựa chọn đúng theo điểm làm việc thực tế. Công suất động cơ, lưu lượng, cột áp, nhiệt độ dầu và tổng trở lực của đường ống đều ảnh hưởng đến khả năng vận hành liên tục của thiết bị.
Cấu hình hệ thống dầu tải nhiệt nhà máy sử dụng bơm RY125-80-250
Lò gia nhiệt dầu tải nhiệt
Lò gia nhiệt là nơi cung cấp nhiệt cho dầu tải nhiệt. Dầu sau khi được làm nóng sẽ đi vào đường cấp và được bơm đưa đến các thiết bị sử dụng nhiệt.
Bơm RY125-80-250 cần được bố trí phù hợp với vị trí của lò dầu nóng, đường hút và đường hồi. Khu vực lắp đặt phải bảo đảm điều kiện hút thuận lợi để hạn chế hiện tượng thiếu dầu, lọt khí hoặc tạo bọt trong quá trình vận hành.
Nhiệt độ dầu tại cửa hút và cửa xả cần nằm trong giới hạn phù hợp với thiết kế bơm. Dầu quá nóng hoặc hoạt động ngoài điều kiện cho phép có thể ảnh hưởng đến phớt cơ khí, ổ trục và tuổi thọ của các chi tiết làm kín.
Đường ống cấp và đường ống hồi
Đường ống cấp đưa dầu nóng từ bơm đến các thiết bị sử dụng nhiệt. Đường hồi đưa dầu sau khi trao đổi nhiệt quay trở lại lò gia nhiệt hoặc bồn giãn nở của hệ thống.
Kích thước đường ống, chiều dài tuyến ống, số lượng van, co nối và thiết bị trên mạch đều tạo ra tổn thất áp suất. Những yếu tố này cần được tính toán khi xác định cột áp cần thiết của bơm RY125-80-250.
Đường ống phải được đỡ độc lập, không tạo tải lên cửa hút và cửa xả. Lực kéo hoặc lực ép từ đường ống có thể làm biến dạng mặt bích, gây lệch trục và ảnh hưởng đến độ kín của bơm.
Bồn giãn nở và thiết bị phụ trợ
Hệ thống dầu tải nhiệt thường có bồn giãn nở, van an toàn, bộ lọc, thiết bị đo nhiệt độ, thiết bị đo áp suất và các bộ phận điều khiển. Những thiết bị này phối hợp với bơm để duy trì điều kiện vận hành an toàn.
Bơm RY125-80-250 cần được lắp đặt sao cho thuận tiện kiểm tra các bộ phận như phớt, khớp nối, ổ trục và mặt bích. Không gian bảo trì phù hợp giúp giảm thời gian xử lý khi cần kiểm tra hoặc thay thế linh kiện.
Ứng dụng của bơm RY125-80-250 trong các khu vực của nhà máy
Cấp nhiệt cho bồn phản ứng
Trong các nhà máy hóa chất, nhựa, cao su, dược phẩm và sản xuất phụ gia, bồn phản ứng thường cần nguồn nhiệt ổn định. Dầu nóng được tuần hoàn qua áo bồn hoặc coil để truyền nhiệt gián tiếp cho nguyên liệu.
Bơm RY125-80-250 giúp duy trì dòng dầu qua bồn phản ứng trong suốt thời gian gia nhiệt. Nhiệt độ ổn định hỗ trợ quá trình phản ứng diễn ra đồng đều và hạn chế nguy cơ quá nhiệt cục bộ.
Đối với bồn có dung tích lớn, cần tính toán lưu lượng dầu và diện tích trao đổi nhiệt để bảo đảm nhiệt được phân bố đều. Bơm cũng phải đáp ứng được tổng trở lực của đường ống và áo gia nhiệt.
Cấp nhiệt cho bồn chứa và bồn phối trộn
Một số nguyên liệu có độ nhớt cao hoặc dễ đông đặc khi nhiệt độ giảm. Bồn chứa và bồn phối trộn cần được gia nhiệt để duy trì trạng thái phù hợp cho quá trình lưu trữ, khuấy trộn và bơm chuyển.
Bơm dầu truyền nhiệt RY125-80-250 tuần hoàn dầu qua áo bồn, giúp truyền nhiệt ổn định đến nguyên liệu. Phương pháp gia nhiệt gián tiếp hạn chế tiếp xúc trực tiếp giữa nguồn nhiệt và sản phẩm bên trong bồn.
Lưu lượng dầu cần được điều chỉnh phù hợp với thể tích bồn, tính chất nguyên liệu và yêu cầu nhiệt độ. Dòng dầu quá yếu có thể làm nhiệt truyền không đều, còn dòng dầu quá lớn có thể làm tăng tổn thất và tải cho hệ thống.
Cấp nhiệt cho máy sấy
Nhiều nhà máy sử dụng dầu tải nhiệt để gia nhiệt không khí cho buồng sấy. Dầu nóng đi qua dàn trao đổi nhiệt, sau đó không khí được làm nóng và đưa vào khu vực sấy nguyên liệu hoặc sản phẩm.
Bơm RY125-80-250 giúp duy trì dòng dầu qua dàn gia nhiệt. Lưu lượng ổn định hỗ trợ kiểm soát nhiệt độ không khí sấy, thời gian sấy và độ ẩm cuối của sản phẩm.
Ứng dụng này có thể xuất hiện trong nhà máy sản xuất thực phẩm, dược phẩm, hóa chất, cao su, nhựa, gỗ công nghiệp và nguyên liệu dạng hạt. Điều kiện nhiệt độ cần được kiểm soát theo đặc tính của từng sản phẩm.
Cấp nhiệt cho bộ trao đổi nhiệt
Bộ trao đổi nhiệt được sử dụng để truyền nhiệt giữa dầu tải nhiệt và dòng nguyên liệu hoặc môi chất công nghệ. Bơm RY125-80-250 có thể được lắp trong mạch dầu nóng để đưa dầu đi qua bộ trao đổi nhiệt.
Khi dầu lưu thông ổn định, quá trình gia nhiệt cho dòng công nghệ diễn ra liên tục hơn. Nhiệt độ đầu ra của sản phẩm cũng dễ được kiểm soát thông qua van điều chỉnh, cảm biến và hệ thống điều khiển.
Cần tính đầy đủ tổn thất áp suất qua bộ trao đổi nhiệt khi lựa chọn bơm. Nếu cột áp không đủ, lưu lượng thực tế có thể thấp hơn yêu cầu dù bơm vẫn đang hoạt động.
Cấp nhiệt cho máy ép và thiết bị tạo hình
Trong các nhà máy sản xuất nhựa, cao su, tấm ép và vật liệu composite, máy ép hoặc khuôn tạo hình có thể sử dụng dầu tải nhiệt để duy trì nhiệt độ. Dầu nóng được đưa qua các kênh gia nhiệt trong khuôn hoặc bàn ép.
Bơm RY125-80-250 giúp dầu lưu thông qua các vùng gia nhiệt, hỗ trợ phân bố nhiệt đồng đều trên bề mặt thiết bị. Điều này có thể hạn chế tình trạng sản phẩm bị cong vênh, thiếu nhiệt hoặc không đồng nhất về cấu trúc.
Yêu cầu lựa chọn bơm cho hệ thống dầu tải nhiệt nhà máy
Xác định lưu lượng cần thiết
Lưu lượng bơm phải đáp ứng tổng nhu cầu trao đổi nhiệt của các thiết bị trong nhà máy. Khi có nhiều nhánh sử dụng dầu nóng, cần xác định lưu lượng cho từng nhánh và lưu lượng tổng của toàn hệ thống.
Lưu lượng thực tế còn chịu ảnh hưởng bởi nhiệt độ dầu, độ nhớt, kích thước đường ống, số lượng van và tình trạng của các thiết bị trao đổi nhiệt. Vì vậy, cần tính toán theo điều kiện vận hành thực tế thay vì chỉ dựa trên tên model.
Xác định cột áp của toàn hệ thống
Cột áp cần thiết phụ thuộc vào tổng trở lực trên đường hút, đường đẩy, đường hồi, bộ trao đổi nhiệt, áo gia nhiệt và các thiết bị phụ trợ. Chiều dài đường ống và chênh lệch độ cao cũng cần được đưa vào quá trình tính toán.
Bơm RY125-80-250 phải có điểm làm việc phù hợp với đường đặc tính của hệ thống. Nếu cột áp không đủ, dầu có thể không đến được những thiết bị ở xa. Nếu cột áp quá lớn, hệ thống có thể phát sinh lưu lượng dư, rung động hoặc khó điều chỉnh.
Phù hợp với nhiệt độ và độ nhớt dầu
Dầu tải nhiệt thay đổi độ nhớt theo nhiệt độ. Khi khởi động ở nhiệt độ thấp, dầu thường đặc hơn và tạo ra trở lực lớn hơn. Khi nhiệt độ tăng cao, phớt, gioăng, ổ trục và vật liệu bơm phải chịu điều kiện làm việc khắc nghiệt hơn.
Cần xác định nhiệt độ làm việc liên tục, nhiệt độ tối đa và độ nhớt của loại dầu đang sử dụng. Bơm RY125-80-250 phải có cấu hình phù hợp với các thông số này để hạn chế quá tải, rò rỉ và suy giảm hiệu suất.
Lắp đặt bơm RY125-80-250 trong nhà máy
Bố trí vị trí đặt bơm
Bơm cần được đặt trên bệ chắc chắn, nền phẳng và có đủ không gian để kiểm tra. Vị trí đặt phải thuận lợi cho việc kết nối với lò dầu nóng, đường ống cấp, đường ống hồi và các thiết bị đo.
Khu vực đặt bơm cần có khả năng thông gió và biện pháp xử lý khi dầu nóng rò rỉ. Không nên bố trí bơm ở nơi khó tiếp cận hoặc gần các nguồn gây nguy hiểm mà không có phương án bảo vệ phù hợp.
Căn chỉnh trục và khớp nối
Khớp nối giữa động cơ và trục bơm cần được căn chỉnh chính xác. Sai lệch khớp nối có thể gây rung, làm nóng ổ trục, mài mòn phớt cơ khí và làm giảm tuổi thọ của bơm.
Sau khi kết nối đường ống, cần kiểm tra lại độ đồng tâm vì ứng suất từ đường ống có thể làm thay đổi vị trí của thân bơm. Không nên chạy thử khi khớp nối chưa có tấm che bảo vệ.
Kiểm tra điều kiện hút
Đường hút phải bảo đảm dầu đi vào bơm liên tục và không bị lọt khí. Van trên đường hút cần được mở đúng trạng thái trước khi khởi động.
Thiếu dầu, có khí trong đường ống hoặc nhiệt độ dầu chưa phù hợp có thể làm bơm rung, phát tiếng ồn và ảnh hưởng đến phớt cơ khí. Điều kiện hút ổn định là yếu tố quan trọng để bơm hoạt động bền.
Vận hành và bảo trì bơm trong hệ thống dầu tải nhiệt
Kiểm tra trước khi khởi động
Trước khi khởi động, cần kiểm tra mức dầu, trạng thái van, độ kín của mặt bích, tình trạng khớp nối và khả năng quay của trục. Cần bảo đảm đường hút đã có dầu và không còn khí trong các vị trí cần thiết.
Động cơ phải được đấu nối đúng điện áp, chiều quay cần phù hợp với yêu cầu của bơm. Việc chạy sai chiều có thể làm giảm hiệu suất hoặc gây ảnh hưởng đến các bộ phận bên trong.
Theo dõi trong quá trình vận hành
Trong quá trình hoạt động, cần theo dõi áp suất, lưu lượng, nhiệt độ ổ trục, độ rung và tình trạng phớt. Tiếng ồn tăng, rung bất thường hoặc rò rỉ dầu là những dấu hiệu cần được kiểm tra sớm.
Nếu nhiệt độ ổ trục tăng cao, nguyên nhân có thể liên quan đến thiếu bôi trơn, ổ bi hư hỏng, lệch khớp nối hoặc tải cơ học bất thường. Không nên tiếp tục vận hành kéo dài khi các dấu hiệu bất thường chưa được xác định.
Kiểm tra chất lượng dầu tải nhiệt
Dầu bị oxy hóa, tạo cặn hoặc suy giảm tính chất có thể làm giảm khả năng truyền nhiệt và tăng trở lực trong đường ống. Cặn dầu cũng có thể ảnh hưởng đến bộ lọc, van, bộ trao đổi nhiệt và cánh bơm.
Nhà máy cần theo dõi tình trạng dầu theo quy trình quản lý thiết bị. Khi dầu có dấu hiệu biến chất, cần đánh giá nguyên nhân và xử lý phù hợp để bảo vệ bơm cũng như toàn bộ hệ thống dầu tải nhiệt.
Bảo trì phớt, ổ trục và khớp nối
Phớt cơ khí cần được kiểm tra vì đây là vị trí có nguy cơ rò rỉ cao trong bơm dầu nóng. Gioăng tại mặt bích và nắp bơm cũng phải được kiểm tra để bảo đảm độ kín trong điều kiện nhiệt độ cao.
Ổ trục cần được theo dõi thông qua tiếng ồn, độ rung và nhiệt độ. Khớp nối cần được kiểm tra độ đồng tâm, độ mòn của phần tử đàn hồi và tình trạng tấm che bảo vệ.
An toàn khi sử dụng bơm dầu tải nhiệt trong nhà máy
Dầu tải nhiệt có thể làm việc ở nhiệt độ cao nên cần kiểm soát chặt chẽ nguy cơ rò rỉ. Khi dầu nóng tiếp xúc với bề mặt có nhiệt độ cao, nguy cơ phát khói hoặc cháy có thể tăng lên.
Trước khi mở mặt bích, tháo phớt hoặc kiểm tra thân bơm, cần dừng thiết bị, ngắt nguồn điện, khóa van và chờ dầu giảm về nhiệt độ an toàn. Không nên tháo các bộ phận khi trong bơm hoặc đường ống vẫn còn áp suất.
Khu vực đặt bơm cần có biển cảnh báo, không gian thao tác và phương tiện xử lý sự cố phù hợp với quy định an toàn của nhà máy. Nếu nhà máy có khu vực nguy hiểm, động cơ và thiết bị điện đi kèm phải đáp ứng yêu cầu của khu vực lắp đặt.
Bơm dầu truyền nhiệt RY125-80-250 là thiết bị quan trọng trong hệ thống dầu tải nhiệt nhà máy. Bơm giúp tuần hoàn dầu nóng từ lò gia nhiệt đến bồn phản ứng, bồn chứa, bồn phối trộn, máy sấy, bộ trao đổi nhiệt, máy ép và các thiết bị công nghệ cần cấp nhiệt.
Vai trò chính của bơm là duy trì lưu lượng và cột áp phù hợp để quá trình truyền nhiệt diễn ra liên tục. Khi dòng dầu ổn định, các thiết bị trong nhà máy có thể duy trì nhiệt độ đồng đều hơn, hỗ trợ chất lượng sản phẩm và giảm nguy cơ gián đoạn sản xuất.
Để bơm hoạt động hiệu quả, cần lựa chọn theo đúng lưu lượng, cột áp, nhiệt độ, độ nhớt dầu và tổng trở lực của hệ thống. Việc lắp đặt đúng kỹ thuật, kiểm tra độ kín, theo dõi rung động và bảo trì định kỳ sẽ giúp bơm RY125-80-250 vận hành ổn định trong hệ thống dầu tải nhiệt của nhà máy.
Thiết kế bơm dầu truyền nhiệt RY125-80-250 cho hệ thống dầu nóng
Thiết kế bơm dầu truyền nhiệt RY125-80-250 cho hệ thống dầu nóng cần bảo đảm sự phù hợp giữa bơm, động cơ, đường ống và đặc tính của dầu tải nhiệt. Đây không phải là quá trình lựa chọn bơm chỉ dựa trên tên model, mà cần tính toán theo lưu lượng, cột áp, nhiệt độ, độ nhớt và điều kiện vận hành thực tế.
Trong hệ thống dầu nóng, bơm RY125-80-250 có nhiệm vụ duy trì dòng dầu tuần hoàn từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi đưa dầu hồi trở lại. Một thiết kế đúng giúp hệ thống truyền nhiệt ổn định, hạn chế thất thoát năng lượng và giảm nguy cơ rò rỉ dầu nóng trong quá trình vận hành.
Vai trò của bơm RY125-80-250 trong hệ thống dầu nóng
Hệ thống dầu nóng thường gồm nguồn gia nhiệt, bơm tuần hoàn, đường ống cấp, đường ống hồi, thiết bị tiêu thụ nhiệt, bình giãn nở và các thiết bị đo lường. Trong cấu hình này, bơm là bộ phận tạo ra sự chênh lệch áp suất để dầu di chuyển qua toàn bộ mạch tuần hoàn.
Bơm RY125-80-250 đưa dầu đã được gia nhiệt đến các thiết bị như bồn gia nhiệt, máy ép, máy sấy, máy cán, khuôn gia nhiệt hoặc bộ trao đổi nhiệt. Sau khi truyền nhiệt, dầu trở về đường hồi để tiếp tục được gia nhiệt và tuần hoàn.
Yêu cầu đối với bơm tuần hoàn dầu nóng
Bơm phải duy trì dòng dầu ổn định trong thời gian dài và làm việc phù hợp với nhiệt độ cao. Các bộ phận tiếp xúc với dầu cần có vật liệu và kết cấu đáp ứng điều kiện vận hành của hệ thống.
Bên cạnh đó, bơm phải hạn chế rò rỉ tại vị trí trục, chịu được sự thay đổi nhiệt độ và duy trì độ đồng tâm giữa các chi tiết quay. Đây là những yêu cầu quan trọng khi thiết kế bơm dầu truyền nhiệt RY125-80-250.
Cấu tạo cần xem xét khi thiết kế bơm RY125-80-250
Thân bơm và buồng dẫn dòng
Thân bơm có nhiệm vụ dẫn hướng dầu từ bánh công tác đến cửa xả và chuyển đổi một phần động năng của dòng dầu thành áp năng. Kết cấu thân bơm phải phù hợp với áp suất, nhiệt độ và đặc tính của dầu truyền nhiệt.
Khi thiết kế, cần hạn chế những vị trí gây tổn thất thủy lực lớn hoặc tạo vùng dầu bị giữ lâu. Dòng dầu bị đọng hoặc chảy rối có thể làm tăng nhiệt cục bộ, ảnh hưởng đến chất lượng dầu và hiệu suất của bơm.
Thân bơm cũng cần có khả năng chịu giãn nở nhiệt. Hệ thống dầu nóng thường trải qua nhiều chu kỳ tăng và giảm nhiệt, vì vậy các mối ghép và vị trí làm kín phải được tính toán để hạn chế biến dạng.
Bánh công tác
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu. Khi quay, bánh công tác tạo lực ly tâm, đưa dầu từ khu vực tâm ra phía ngoài rồi chuyển đến thân bơm và đường xả.
Đường kính, hình dạng cánh và tốc độ quay của bánh công tác ảnh hưởng đến lưu lượng, cột áp và công suất cần thiết của bơm. Bánh công tác cần được cân bằng chính xác để hạn chế rung động khi làm việc ở tốc độ cao.
Khi lựa chọn RY125-80-250, cần đối chiếu đặc tính của bánh công tác với điểm làm việc yêu cầu. Bơm làm việc quá xa vùng thiết kế có thể gây giảm hiệu suất, tăng tải động cơ và ảnh hưởng đến tuổi thọ ổ trục.
Trục bơm và ổ trục
Trục bơm truyền mô men từ động cơ đến bánh công tác. Trục phải có độ cứng phù hợp, bảo đảm độ đồng tâm và chịu được lực thủy lực trong suốt quá trình vận hành.
Ổ trục có nhiệm vụ đỡ trục và duy trì chuyển động quay ổn định. Khi thiết kế hệ thống, cần hạn chế truyền nhiệt từ dầu nóng đến ổ trục, đồng thời bảo đảm phương án bôi trơn phù hợp.
Nhiệt độ ổ trục tăng cao, rung động hoặc tiếng ồn bất thường có thể là dấu hiệu cho thấy thiết kế, căn chỉnh hoặc điều kiện vận hành của cụm bơm đang có vấn đề.
Phớt cơ khí và bộ phận làm kín
Bộ phận làm kín ngăn dầu nóng rò rỉ ra ngoài tại vị trí trục bơm đi qua thân bơm. Đây là khu vực cần được chú trọng vì dầu truyền nhiệt có thể gây bỏng, cháy hoặc làm ảnh hưởng đến thiết bị xung quanh nếu bị rò rỉ.
Phớt cơ khí và gioăng phải được lựa chọn theo nhiệt độ, áp suất, tốc độ quay và tính chất hóa học của dầu. Nếu vật liệu làm kín không phù hợp, phớt có thể nhanh chóng bị chai cứng, biến dạng hoặc mất khả năng làm kín.
Tính toán lưu lượng khi thiết kế bơm dầu nóng
Lưu lượng bơm là lượng dầu truyền nhiệt được tuần hoàn trong một khoảng thời gian nhất định. Thông số này cần được xác định dựa trên công suất nhiệt của hệ thống, nhiệt dung riêng của dầu và chênh lệch nhiệt độ giữa đường cấp và đường hồi.
Lưu lượng thiết kế phải đáp ứng nhu cầu truyền nhiệt của toàn bộ thiết bị sử dụng nhiệt. Nếu hệ thống có nhiều nhánh, cần tính toán tổng lưu lượng và phân phối phù hợp cho từng nhánh.
Ảnh hưởng của lưu lượng đến hiệu quả truyền nhiệt
Lưu lượng quá thấp khiến dầu lưu thông chậm, thiết bị nhận nhiệt không đủ và có thể xuất hiện vùng nhiệt không đồng đều. Trong một số trường hợp, dầu bị giữ lâu tại khu vực gia nhiệt có thể bị suy giảm chất lượng.
Lưu lượng quá cao làm tăng vận tốc dòng chảy và tổn thất áp suất trên đường ống. Khi đó, động cơ phải cung cấp nhiều năng lượng hơn, trong khi hiệu quả truyền nhiệt chưa chắc tăng tương ứng.
Vì vậy, bơm RY125-80-250 cần được lựa chọn tại điểm làm việc phù hợp với nhu cầu thực tế của hệ thống, không nên lựa chọn chỉ theo kích thước hoặc công suất danh nghĩa.
Tính toán cột áp cho bơm RY125-80-250
Cột áp của bơm phải đủ để thắng tổng trở lực trong mạch tuần hoàn dầu nóng. Tổng trở lực bao gồm ma sát trên đường ống, tổn thất qua co, van, bộ lọc, thiết bị trao đổi nhiệt và các thiết bị tiêu thụ nhiệt.
Khi lập thiết kế, cần tính cả đường cấp và đường hồi. Những đoạn ống nhỏ, nhiều điểm đổi hướng hoặc thiết bị có trở lực lớn có thể làm cột áp yêu cầu tăng đáng kể.
Cân đối giữa cột áp và mức tiêu thụ năng lượng
Cột áp quá thấp khiến bơm không đạt lưu lượng yêu cầu. Dòng dầu có thể bị suy giảm tại các nhánh xa hoặc tại thiết bị có trở lực lớn.
Cột áp quá cao làm tăng áp suất trong hệ thống và có thể khiến động cơ tiêu thụ nhiều điện hơn. Vì vậy, cần lựa chọn cột áp có mức dự phòng hợp lý, đủ bù sai số tính toán nhưng không vượt quá nhu cầu thực tế.
Đường đặc tính của bơm RY125-80-250 cần được đối chiếu với điểm giao giữa lưu lượng yêu cầu và cột áp hệ thống. Đây là cơ sở quan trọng để xác định bơm có làm việc ổn định hay không.
Lựa chọn động cơ cho bơm RY125-80-250
Động cơ phải cung cấp đủ công suất để bơm tạo ra lưu lượng và cột áp cần thiết trong điều kiện dầu nóng. Khi tính công suất, cần xét đến khối lượng riêng, độ nhớt, nhiệt độ và hiệu suất của bơm.
Dầu có độ nhớt cao thường tạo ra tải lớn hơn, đặc biệt trong giai đoạn khởi động khi nhiệt độ chưa đạt mức vận hành. Động cơ cần có khả năng đáp ứng điều kiện này mà không bị quá tải.
Kiểm tra sự tương thích giữa động cơ và bơm
Động cơ, khớp nối và trục bơm phải phù hợp về tốc độ quay, mô men và phương án lắp đặt. Nếu sử dụng động cơ công suất 55 kW, cần xác nhận công suất này phù hợp với điểm làm việc cụ thể của RY125-80-250.
Tủ điều khiển, dây dẫn, thiết bị đóng cắt và thiết bị bảo vệ cũng phải đáp ứng đúng dòng điện của động cơ. Cần kiểm tra chiều quay trước khi vận hành để bảo đảm bánh công tác làm việc đúng hướng.
Thiết kế đường hút của bơm dầu truyền nhiệt
Đường hút có ảnh hưởng trực tiếp đến khả năng cấp dầu cho bánh công tác. Đường hút cần được thiết kế ngắn, thông thoáng và hạn chế các đoạn co gấp không cần thiết.
Tiết diện đường ống phải phù hợp để hạn chế vận tốc quá cao và giảm tổn thất áp suất. Các van, bộ lọc và thiết bị trên đường hút cần được bố trí sao cho không làm cản trở dòng dầu.
Hạn chế nguy cơ thiếu dầu tại đầu hút
Bơm phải luôn được cấp đủ dầu trong mọi điều kiện vận hành. Đường hút không nên có điểm cao gây tích khí hoặc vị trí có khả năng giữ cặn.
Nếu bơm bị thiếu dầu, dòng chảy có thể không ổn định, phát sinh tiếng ồn, rung động hoặc xâm thực. Tình trạng này làm giảm hiệu suất và có thể gây hư hỏng bánh công tác, ổ trục và phớt.
Thiết kế đường xả và mạch tuần hoàn
Đường xả cần được tính toán theo lưu lượng, cột áp và tổng chiều dài đường ống. Các van điều chỉnh, thiết bị trao đổi nhiệt và nhánh phân phối phải được đưa vào tính toán tổn thất.
Đường hồi phải bảo đảm dầu sau khi truyền nhiệt có thể quay về nguồn gia nhiệt một cách ổn định. Cấu hình đường ống cần hạn chế điểm đọng dầu và tạo điều kiện thuận lợi cho việc xả khí, vệ sinh hoặc bảo trì.
Đường ống dầu nóng cần được cách nhiệt phù hợp để giảm thất thoát nhiệt. Tuy nhiên, phần cách nhiệt không nên che kín hoàn toàn các vị trí cần kiểm tra như phớt, ổ trục, khớp nối và điểm đo nhiệt độ.
Bố trí bơm trong hệ thống dầu nóng
Bơm RY125-80-250 nên được đặt trên nền móng chắc chắn, có khả năng chịu trọng lượng và rung động của cả cụm bơm động cơ. Vị trí lắp đặt phải thuận tiện cho thao tác vận hành, kiểm tra và thay thế linh kiện.
Cụm bơm và động cơ cần được căn chỉnh đồng tâm sau khi hoàn thành kết nối đường ống. Đường ống không được tạo lực kéo, lực đẩy hoặc tải lệch lên mặt bích của bơm.
Kiểm soát rung động trong quá trình lắp đặt
Sai lệch đồng tâm, nền móng yếu hoặc khớp nối bị lắp lệch có thể làm tăng rung động. Rung động kéo dài gây ảnh hưởng đến ổ trục, phớt và trục bơm.
Sau khi chạy thử, cần kiểm tra độ rung, tiếng ồn, nhiệt độ ổ trục và tình trạng bu lông. Nếu thông số bất thường, cần dừng máy để kiểm tra trước khi đưa hệ thống vào vận hành liên tục.
Thiết kế an toàn cho hệ thống bơm dầu nóng
Dầu truyền nhiệt có thể gây bỏng hoặc cháy nếu rò rỉ tại bề mặt có nhiệt độ cao. Vì vậy, thiết kế bơm cần ưu tiên khả năng làm kín, cách nhiệt và kiểm soát nhiệt độ.
Khu vực đặt bơm cần có thông gió phù hợp, hạn chế nguồn gây cháy và có không gian để xử lý khi phát hiện rò rỉ. Các bề mặt có nhiệt độ cao nên được che chắn để bảo vệ người vận hành.
Thiết bị bảo vệ và giám sát
Hệ thống nên có thiết bị giám sát áp suất, nhiệt độ dầu, nhiệt độ ổ trục và dòng điện động cơ. Khi thông số vượt giới hạn, hệ thống điều khiển cần có phương án cảnh báo hoặc dừng bơm.
Thiết bị bảo vệ quá tải, mất pha và ngắn mạch phải được lựa chọn phù hợp với động cơ. Việc kết hợp giám sát nhiệt và điện giúp giảm nguy cơ hư hỏng trong quá trình vận hành.
Kiểm tra sau khi hoàn thành thiết kế và lắp đặt
Sau khi lắp đặt bơm RY125-80-250, cần kiểm tra độ kín của đường ống, trạng thái van, lượng dầu trong hệ thống và độ chắc chắn của bệ máy. Khớp nối phải được căn tâm, động cơ phải quay đúng chiều và các điểm đấu điện phải được kiểm tra trước khi cấp tải.
Trong lần chạy thử, cần theo dõi áp suất hút, áp suất xả, dòng điện động cơ, nhiệt độ dầu, nhiệt độ ổ trục, độ rung và tiếng ồn. Các thông số cần được so sánh với điều kiện thiết kế.
Nếu xuất hiện rò rỉ, rung mạnh, dòng điện tăng cao hoặc áp suất không đạt yêu cầu, cần xác định nguyên nhân trước khi vận hành liên tục. Không nên cố tiếp tục chạy bơm khi chưa xử lý dấu hiệu bất thường.
Thiết kế bơm dầu truyền nhiệt RY125-80-250 cho hệ thống dầu nóng cần được thực hiện đồng bộ từ cấu tạo bơm, lưu lượng, cột áp, công suất động cơ đến đường ống, bộ phận làm kín và các thiết bị an toàn.
Bơm phải phù hợp với nhiệt độ, độ nhớt và đặc tính của dầu truyền nhiệt trong toàn bộ quá trình vận hành. Đường hút cần thông thoáng, đường xả phải đáp ứng tổng trở lực, bệ máy phải chắc chắn và cụm bơm động cơ phải được căn chỉnh chính xác.
Khi được thiết kế đúng, lắp đặt đúng và bảo trì định kỳ, bơm RY125-80-250 có thể duy trì dòng dầu nóng ổn định, hỗ trợ phân phối nhiệt đồng đều và nâng cao độ tin cậy cho toàn bộ hệ thống gia nhiệt công nghiệp.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

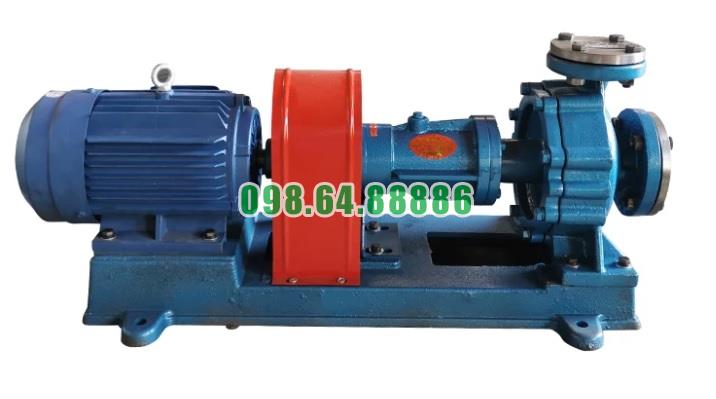

Hình ảnh thực tế bơm dầu truyền nhiệt RY
