Cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250 là một trong những đặc điểm nổi bật của thiết kế dòng RY. Thay vì sử dụng hệ thống làm mát bằng nước truyền thống, bơm được thiết kế theo hướng tản nhiệt tự nhiên, qua đó giúp cụm máy gọn hơn, đơn giản hơn và giảm các hạng mục phụ trợ trong quá trình vận hành.

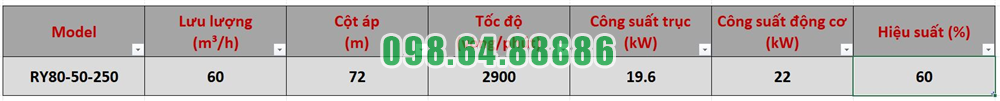

Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ quay 2.900 vòng/phút và công suất động cơ 22 kW, RY80-50-250 vừa đảm nhiệm nhiệm vụ tuần hoàn dầu nóng vừa được tối ưu kết cấu để phù hợp với môi trường nhiệt độ cao.
Điểm cốt lõi trong cơ chế tự tản nhiệt của Bơm dầu truyền nhiệt RY80-50-250 là không phụ thuộc vào phương án làm mát bằng nước truyền thống.
Ở các thiết kế cần nước làm mát, hệ thống thường phải có thêm đường cấp và các bộ phận phụ trợ phục vụ quá trình làm mát. Với dòng RY, phương án này được thay thế bằng cơ chế tản nhiệt tự nhiên ngay trong thiết kế tổng thể của cụm bơm.
Nhờ đó, hệ thống không phải bố trí thêm một mạch nước làm mát riêng cho bơm, giúp giảm độ phức tạp khi lắp đặt và vận hành.
Việc loại bỏ phương án làm mát bằng nước truyền thống giúp RY80-50-250 giảm bớt các đường ống và hạng mục liên quan đến hệ thống làm mát.
Điều này đặc biệt có ý nghĩa đối với những dây chuyền cần bố trí thiết bị gọn hoặc muốn đơn giản hóa hệ thống tuần hoàn dầu tải nhiệt.

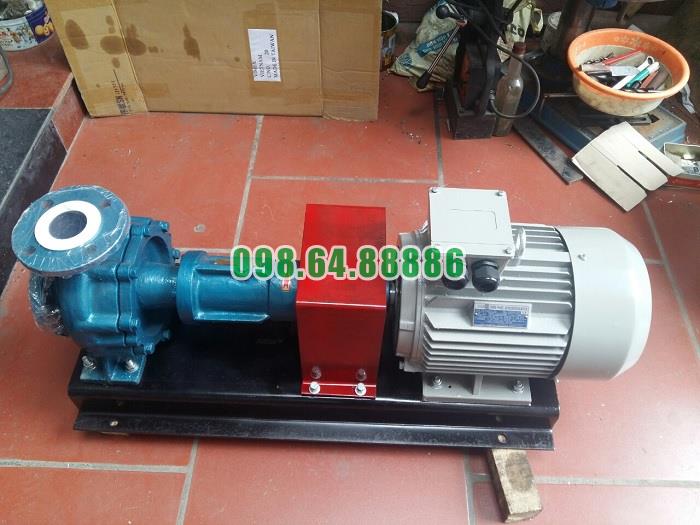

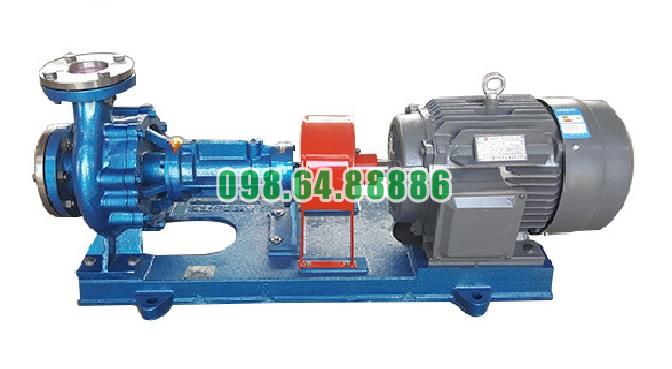

RY80-50-250 thuộc dòng bơm sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cửa hút được bố trí theo hướng trục, cửa xả theo hướng tâm thẳng đứng; bơm và động cơ truyền động qua khớp nối mềm.
Kết cấu tập trung này phù hợp với định hướng thiết kế tản nhiệt tự nhiên của dòng RY. Khi không cần thêm hệ thống nước làm mát bên ngoài, toàn bộ cụm bơm có thể giữ được cấu tạo tương đối gọn và đơn giản.
Thân ổ trục của RY80-50-250 chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Dù sử dụng cơ chế tản nhiệt tự nhiên, khu vực ổ trục vẫn cần được bôi trơn đúng yêu cầu và theo dõi nhiệt độ trong quá trình vận hành.
Điều này cho thấy tự tản nhiệt không đồng nghĩa với việc bỏ qua kiểm soát nhiệt, mà là thay đổi phương thức thiết kế để giảm sự phụ thuộc vào hệ thống làm mát bằng nước.
Ưu điểm rõ nhất của cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250 nằm ở sự đơn giản hóa hệ thống.
Bơm không cần một hệ thống nước làm mát truyền thống đi kèm, nhờ đó giảm số lượng thiết bị phụ trợ, giảm các vị trí kết nối và giảm công việc liên quan đến quản lý hệ thống làm mát.
Không phải bố trí đường nước làm mát giúp cụm RY80-50-250 thuận lợi hơn khi lắp đặt trong những khu vực có không gian hạn chế.
Thiết kế gọn cũng giúp quá trình kiểm tra các bộ phận chính như thân bơm, ổ trục, khớp nối và bộ làm kín thuận tiện hơn.
Khi không phải duy trì một hệ thống làm mát nước riêng, số lượng hạng mục cần vận hành và bảo dưỡng được giảm xuống.
Đây chính là một trong những giá trị mà thiết kế tản nhiệt tự nhiên của dòng RY hướng tới: đơn giản hóa kết cấu và giảm chi phí vận hành.
RY80-50-250 được sử dụng để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Đây là môi trường mà bơm thường xuyên tiếp xúc với chất lỏng có nhiệt độ cao.
Vì vậy, việc ứng dụng cơ chế tản nhiệt tự nhiên giúp thiết kế của bơm phù hợp hơn với đặc thù vận hành dầu nóng, đồng thời hạn chế sự phụ thuộc vào một hệ thống làm mát ngoài.
Khả năng tự tản nhiệt chỉ phát huy hiệu quả khi RY80-50-250 được vận hành đúng yêu cầu.
Trước khi bơm dầu nóng, cần thực hiện gia nhiệt sơ bộ từ từ. Trong quá trình vận hành phải chú ý đến độ rung, nhiệt độ thân bơm và nhiệt độ ổ trục. Hệ thống bôi trơn cũng phải được duy trì đúng để hạn chế ma sát và nhiệt phát sinh tại vòng bi.
Do đó, cơ chế tự tản nhiệt là một ưu điểm về thiết kế, nhưng vẫn cần kết hợp với quy trình vận hành và bảo dưỡng phù hợp.
Tài liệu kỹ thuật xác nhận dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống, nhưng không mô tả riêng chi tiết đường truyền nhiệt, hình dạng cánh tản nhiệt hay cấu tạo bề mặt tản nhiệt của model RY80-50-250.
Vì vậy, ưu điểm có thể xác định rõ của model này nằm ở phương án không sử dụng hệ thống nước làm mát truyền thống, từ đó tạo ra cụm bơm gọn, đơn giản và thuận lợi hơn trong vận hành.
Cơ chế tự tản nhiệt độc đáo của Bơm dầu truyền nhiệt RY80-50-250 nổi bật ở việc sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Thiết kế này giúp giảm các thiết bị phụ trợ, làm cho cụm bơm gọn hơn, đơn giản hóa quá trình vận hành và góp phần giảm chi phí sử dụng.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và công suất 22 kW, RY80-50-250 không chỉ đáp ứng nhiệm vụ tuần hoàn dầu nóng mà còn sở hữu phương án tản nhiệt phù hợp với đặc thù làm việc ở nhiệt độ cao. Đây chính là giá trị cốt lõi của cơ chế tự tản nhiệt trên Bơm dầu truyền nhiệt RY80-50-250
Tối ưu hóa tản nhiệt nhờ thân ổ trục Bơm dầu truyền nhiệt RY80-50-250 là một yếu tố quan trọng giúp cụm bơm thích nghi với môi trường vận chuyển dầu tải nhiệt ở nhiệt độ cao. Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho phương pháp làm mát bằng nước truyền thống, trong đó thân ổ trục vừa đảm nhiệm chức năng đỡ và định vị rôto, vừa nằm trên đường truyền nhiệt từ phần bơm nóng về phía truyền động.
Với RY80-50-250 làm việc ở 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, việc kiểm soát nhiệt tại cụm ổ trục đặc biệt quan trọng để hạn chế tình trạng ổ bi quá nóng trong quá trình vận hành liên tục.

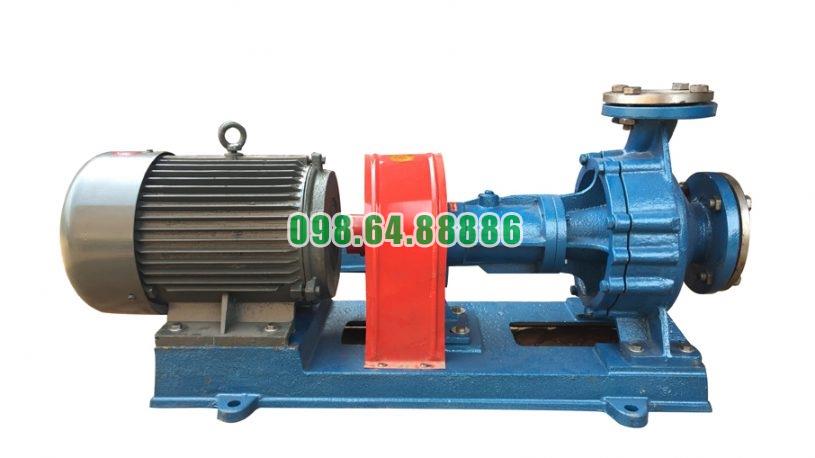

Kết cấu RY80-50-250 gồm thân bơm, nắp bơm, trục, thân ổ trục, ổ bi, giá đỡ và cụm khớp nối.
Trong bố trí này, thân ổ trục nằm phía sau khu vực bánh công tác và nắp bơm, tạo ra một khoảng kết cấu giữa vùng tiếp xúc trực tiếp với dầu tải nhiệt và phía khớp nối – động cơ.
Nhờ cách bố trí đó, nhiệt từ thân bơm không truyền trực tiếp ngay sang động cơ. Nhiệt phải đi qua các bộ phận trung gian của cụm trục và ổ đỡ trước khi tiếp tục lan về phía truyền động.
Đây là một trong những yếu tố hỗ trợ cho cơ chế tản nhiệt tự nhiên của RY80-50-250.
Thân ổ trục là một chi tiết kim loại có diện tích bề mặt tiếp xúc với không khí xung quanh. Về nguyên lý truyền nhiệt, nhiệt lượng đi từ vùng nóng hơn sang vùng có nhiệt độ thấp hơn và một phần có thể được phát tán từ bề mặt thân ổ trục ra không khí.
Vì vậy, thân ổ trục không chỉ là bộ phận chứa ổ bi mà còn góp phần tạo đường truyền và phát tán nhiệt tự nhiên cho cụm bơm.
Tuy nhiên, cần hiểu đúng rằng tài liệu của dòng RY chỉ xác nhận thiết kế sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước. Tài liệu không cung cấp thông số riêng về diện tích tản nhiệt, hệ số truyền nhiệt hoặc cấu tạo cánh tản nhiệt của thân ổ trục. Do đó, không nên xem thân ổ trục như một bộ trao đổi nhiệt độc lập.
Một lợi ích quan trọng của kết cấu thân ổ trục là tạo vị trí lắp đặt riêng cho hai bộ ổ bi.
Ổ bi không nằm trực tiếp trong buồng bơm chứa dầu tải nhiệt nóng. Chúng được bố trí trong thân ổ trục, phía sau nắp bơm và cách vùng bánh công tác một khoảng nhất định.
Cách bố trí này giúp hạn chế việc ổ bi phải tiếp xúc trực tiếp với nhiệt độ của dòng dầu.
Ổ bi vừa chịu tải của rôto vừa làm việc ở tốc độ khoảng 2.900 vòng/phút. Trong quá trình quay, ma sát tại ổ bi cũng phát sinh nhiệt.
Nếu nhiệt truyền từ thân bơm kết hợp với nhiệt ma sát không được kiểm soát, nhiệt độ ổ bi có thể tăng cao.
Việc bố trí ổ bi trong một thân ổ trục riêng tạo điều kiện để nhiệt được phân tán qua kết cấu trước khi tích tụ quá mức tại các vị trí chịu ma sát.
Khả năng tản nhiệt của thân ổ trục không thể thay thế hệ thống bôi trơn.
Đối với dòng RY, khu vực ổ bi được quy định chế độ bôi trơn riêng. Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang bôi trơn, trong khi ổ bi phía khớp nối sử dụng mỡ theo yêu cầu của nhà sản xuất.
Đây là điểm quan trọng khi xem xét tối ưu hóa tản nhiệt nhờ thân ổ trục Bơm dầu truyền nhiệt RY80-50-250.
Nếu ổ bi thiếu dầu hoặc thiếu mỡ, ma sát tăng lên sẽ tạo thêm nhiệt. Khi đó, khả năng tản nhiệt tự nhiên của thân ổ trục có thể không đủ để ngăn nhiệt độ ổ bi tăng bất thường.
Có thể hiểu đơn giản:
Bôi trơn đúng → giảm nhiệt do ma sát → thân ổ trục dễ phát tán lượng nhiệt còn lại hơn.
Một yếu tố khác ảnh hưởng trực tiếp đến nhiệt độ thân ổ trục là độ đồng tâm giữa bơm và động cơ.
RY80-50-250 truyền động thông qua khớp nối mềm. Nếu trục bơm và trục động cơ bị lệch tâm, ổ bi sẽ phải chịu thêm tải, rung động tăng và ma sát có thể lớn hơn.
Hệ quả là thân ổ trục nóng hơn, dù cơ chế tản nhiệt tự nhiên vẫn hoạt động.
Theo yêu cầu của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm. Vì vậy, căn chỉnh đồng tâm chính xác là một biện pháp trực tiếp để giảm nguồn phát nhiệt không cần thiết tại cụm ổ trục.
Giá trị nổi bật của kết cấu RY là không phải phụ thuộc vào hệ thống nước làm mát truyền thống cho cụm bơm.
Khi thân ổ trục tham gia vào quá trình truyền và phát tán nhiệt tự nhiên, hệ thống có thể giảm các thành phần phụ trợ như đường cấp nước, đường hồi nước và các thiết bị liên quan đến mạch làm mát.
Điều này giúp RY80-50-250 có kết cấu gọn hơn và thuận tiện hơn trong những hệ thống tuần hoàn dầu tải nhiệt cần vận hành liên tục.
Tuy nhiên, thiết kế tự tản nhiệt không đồng nghĩa với việc có thể bỏ qua việc giám sát nhiệt độ.
Trong quá trình RY80-50-250 hoạt động, nhiệt độ ổ trục là một thông số cần được theo dõi thường xuyên.
Nếu khu vực thân ổ trục nóng bất thường, cần kiểm tra các nguyên nhân liên quan như:
Như vậy, thân ổ trục có khả năng hỗ trợ tản nhiệt nhưng hiệu quả thực tế vẫn phụ thuộc vào tình trạng cơ khí và bôi trơn của toàn bộ cụm bơm.
Trước khi RY80-50-250 bơm dầu nóng, thiết bị phải được gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp nhiệt độ lan dần qua thân bơm, nắp bơm, trục và khu vực ổ đỡ thay vì tạo ra thay đổi nhiệt đột ngột.
Điều này hỗ trợ trực tiếp cho cơ chế tản nhiệt tự nhiên và giảm ảnh hưởng của giãn nở nhiệt lên cụm ổ trục.
Tối ưu hóa tản nhiệt nhờ thân ổ trục Bơm dầu truyền nhiệt RY80-50-250 được thể hiện ở cách bố trí cụm ổ bi tách khỏi vùng dầu nóng trực tiếp và sử dụng kết cấu thân ổ trục như một phần của quá trình truyền, phát tán nhiệt tự nhiên ra môi trường.
Thiết kế này góp phần giúp RY80-50-250 không cần sử dụng hệ thống làm mát bằng nước truyền thống, đồng thời tạo điều kiện thuận lợi hơn cho ổ bi làm việc trong hệ thống dầu tải nhiệt nhiệt độ cao.
Tuy nhiên, hiệu quả tản nhiệt của thân ổ trục chỉ được duy trì tốt khi bơm bôi trơn đúng, căn chỉnh đồng tâm chính xác, gia nhiệt từ từ và kiểm soát thường xuyên nhiệt độ ổ bi. Đây là những điều kiện quan trọng để cụm ổ trục RY80-50-250 vừa đảm bảo chức năng đỡ rôto vừa hỗ trợ kiểm soát nhiệt trong quá trình vận hành
