Bơm dầu truyền nhiệt RY80-50-250A vận chuyển dầu nóng theo nguyên lý của bơm ly tâm: dầu đi vào cửa hút theo hướng trục, được bánh công tác quay truyền năng lượng, sau đó được đẩy ra cửa xả theo hướng tâm để tiếp tục tuần hoàn trong hệ thống.
Điểm quan trọng của model này là toàn bộ quá trình vận chuyển dầu nóng được thực hiện trong một kết cấu chuyên dùng cho môi chất nhiệt độ cao, với thân bơm, trục, ổ bi, bộ làm kín và cơ chế tản nhiệt được bố trí phù hợp cho hệ thống dầu tải nhiệt.
Ở RY80-50-250A, cửa hút được bố trí theo hướng trục.
Khi bơm hoạt động, dầu tải nhiệt từ đường ống hút đi vào khu vực tâm bánh công tác. Đây là điểm bắt đầu của quá trình vận chuyển dầu qua bơm.
Đối với model này, đường kính danh nghĩa cửa hút là 80 mm.
Để bơm làm việc ổn định, trước khi khởi động phải bảo đảm thân bơm đã được mồi đầy môi chất và không còn lượng khí lớn bên trong.
Sau khi đi vào tâm bánh công tác, dầu nóng tiếp xúc với các cánh của bánh công tác đang quay.
Bánh công tác nhận mô-men từ động cơ thông qua:
Động cơ → khớp nối mềm → trục bơm → bánh công tác.
Khi bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút, nó truyền cơ năng cho dầu tải nhiệt.
Dầu được gia tốc và chuyển động từ khu vực tâm bánh công tác ra phía ngoài.
Đây là giai đoạn quan trọng nhất trong quá trình Bơm dầu truyền nhiệt RY80-50-250A vận chuyển dầu nóng.
Sau khi rời bánh công tác, dầu đi vào phần đường dẫn của thân bơm.
Thân bơm có nhiệm vụ thu nhận dòng dầu từ bánh công tác và dẫn dòng về phía cửa xả.
Trong quá trình này, một phần động năng của dòng dầu được chuyển thành áp năng, tạo ra cột áp để dầu có thể vượt qua trở lực của hệ thống đường ống.

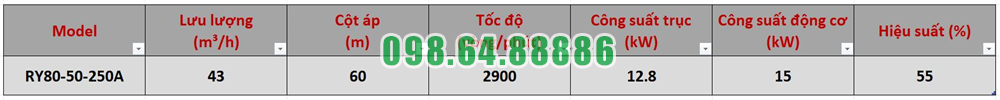

Với RY80-50-250A, điểm làm việc được công bố là:
Các thông số này cho thấy khả năng vận chuyển dầu của bơm tại điểm làm việc được nhà sản xuất xác định.
Cửa xả của RY80-50-250A được bố trí theo hướng tâm, phương thẳng đứng.
Sau khi được bánh công tác truyền năng lượng và đi qua thân bơm, dầu được đẩy ra cửa xả để tiếp tục đi đến các thiết bị trong hệ thống như bộ gia nhiệt, thiết bị trao đổi nhiệt hoặc đường ống công nghệ.
Đường kính danh nghĩa cửa xả của model này là 50 mm.
Như vậy, đường đi cơ bản của dầu có thể mô tả ngắn gọn:
Đường hút → cửa hút 80 mm → tâm bánh công tác → thân bơm → cửa xả 50 mm → hệ thống tuần hoàn.
Bơm RY80-50-250A sử dụng động cơ công suất 15 kW.
Động cơ không tác động trực tiếp lên dầu mà truyền chuyển động quay qua khớp nối mềm đến trục bơm.
Trục bơm tiếp tục làm bánh công tác quay, tạo ra chênh lệch năng lượng cần thiết để duy trì dòng dầu.
Tại điểm làm việc công bố, công suất trục của bơm là 12,80 kW.
Khớp nối mềm kiểu ba chấu nằm giữa động cơ và trục bơm.
Bộ phận này có nhiệm vụ truyền mô-men quay từ động cơ sang bơm.
Khi quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Nếu chiều quay sai, khả năng tạo lưu lượng và cột áp sẽ không đúng theo thiết kế.
Trục bơm được đỡ bởi hai bộ vòng bi nằm trong thân ổ trục.
Các ổ bi có nhiệm vụ:
Đây là yếu tố quan trọng vì bơm làm việc ở tốc độ cao và liên tục truyền năng lượng cho dòng dầu nóng.
Nếu ổ bi bị thiếu bôi trơn hoặc hư hỏng, bơm có thể rung, nóng hoặc mất ổn định trong quá trình vận chuyển dầu.
Khi trục quay, vị trí trục đi qua nắp bơm cần được làm kín.
RY80-50-250A sử dụng:
Hai bộ phận này phối hợp để hạn chế dầu tải nhiệt thoát ra ngoài dọc theo trục.
Nhờ đó, dòng dầu được duy trì bên trong thân bơm và hệ thống tuần hoàn.
Một đặc điểm quan trọng trong quá trình vận chuyển dầu nóng là bơm không nên tiếp nhận nhiệt độ cao một cách đột ngột.
Trước khi khởi động, bơm phải được gia nhiệt sơ bộ bằng cách cho dầu nóng tuần hoàn qua thân bơm.
Yêu cầu vận hành quy định:
Mục đích là để các chi tiết giãn nở từ từ, tránh ảnh hưởng đến độ đồng tâm và trạng thái cơ khí của bơm.
Trong quá trình vận chuyển dầu nóng, lưu lượng nên được điều chỉnh bằng van xả.
Không nên dùng van hút để điều chỉnh lưu lượng vì việc hạn chế dòng ở cửa hút có thể làm điều kiện hút xấu đi và khiến bơm vận hành không ổn định.
Quy trình đúng là:
Cách vận hành này giúp duy trì dòng dầu vào bánh công tác ổn định hơn.
Khi khởi động, van xả được đóng để giảm tải ban đầu.
Tuy nhiên, bơm không được vận hành với van xả đóng quá 3 phút.
Nếu giữ van xả đóng quá lâu, dầu không được lưu thông bình thường qua hệ thống, ảnh hưởng đến điều kiện làm việc của bơm.
Sau khi tốc độ và áp suất ổn định, van xả phải được mở từ từ.
Nhà sản xuất yêu cầu không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Khi lưu lượng quá thấp, dầu tuần hoàn qua bơm không đủ theo yêu cầu vận hành, làm điều kiện thủy lực trở nên bất lợi.
Nếu hệ thống buộc phải hoạt động ở lưu lượng thấp, cần cân nhắc:
Điều này giúp duy trì lượng dầu tối thiểu qua bơm.
Trong hệ thống dầu tải nhiệt, RY80-50-250A thường làm việc theo vòng tuần hoàn khép kín.
Quá trình có thể hình dung như sau:
Dầu từ hệ thống → cửa hút bơm → bánh công tác → cửa xả → thiết bị công nghệ → quay trở lại bơm.
Bơm không tạo nhiệt cho dầu mà thực hiện nhiệm vụ duy trì chuyển động tuần hoàn của dầu qua toàn bộ hệ thống.
Năng lượng nhiệt của dầu được truyền đến các thiết bị sử dụng nhiệt, còn bơm cung cấp năng lượng thủy lực để duy trì dòng chảy.
Bơm dầu truyền nhiệt RY80-50-250A vận chuyển dầu nóng bằng cách hút dầu vào theo hướng trục, đưa dầu đến tâm bánh công tác, sử dụng bánh công tác quay ở khoảng 2.900 vòng/phút để truyền năng lượng cho dòng dầu, sau đó dẫn dầu qua thân bơm và đẩy ra cửa xả hướng tâm.
Tại điểm làm việc công bố, bơm đạt 43 m³/h ở cột áp 60 m, sử dụng động cơ 15 kW.
Để quá trình vận chuyển dầu nóng ổn định, cần bảo đảm bơm được mồi đầy môi chất, gia nhiệt từ từ, quay đúng chiều, mở hoàn toàn van hút, điều chỉnh lưu lượng bằng van xả và duy trì lưu lượng trong vùng làm việc phù hợp. Chính sự phối hợp giữa bánh công tác, trục, ổ bi, bộ làm kín và thân bơm giúp RY80-50-250A duy trì dòng dầu nóng liên tục trong hệ thống tuần hoàn
Với Bơm dầu truyền nhiệt RY80-50-250A, cần lưu ý rằng tài liệu kỹ thuật không mô tả bơm sử dụng phớt cơ khí chịu nhiệt theo nghĩa mechanical seal. Cấu hình làm kín được nêu trong tài liệu là bộ chèn làm kín (packing) kết hợp với phớt dầu cao su chịu nhiệt.
Vì vậy, khi nói về đặc điểm làm kín chịu nhiệt của RY80-50-250A, nên tập trung vào khả năng làm kín trục trong điều kiện bơm dầu nóng, thay vì khẳng định bơm sử dụng phớt cơ khí nếu chưa có xác nhận riêng từ nhà sản xuất.
Hệ thống làm kín của RY80-50-250A gồm hai thành phần chính:
Cấu tạo này phù hợp với đặc điểm làm việc của dòng bơm RY trong các hệ thống tuần hoàn dầu truyền nhiệt có nhiệt độ cao.
Bơm dầu truyền nhiệt RY80-50-250A thuộc dòng RY có thể làm việc với môi chất nhiệt độ cao, với giới hạn nhiệt độ môi chất theo tài liệu là không vượt quá 350°C.
Trong điều kiện này, bộ phận làm kín phải chịu ảnh hưởng của nhiệt truyền từ thân bơm và trục bơm. Việc sử dụng packing kết hợp với phớt dầu cao su chịu nhiệt giúp hệ thống làm kín thích nghi tốt hơn với môi trường dầu nóng so với các loại làm kín thông thường không được thiết kế cho nhiệt độ cao.
Packing được bố trí tại khu vực trục đi qua nắp bơm. Nhiệm vụ chính là hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục và thân bơm.
Đặc điểm của dạng làm kín này là có thể xuất hiện một lượng rò rỉ nhẹ trong thời gian đầu vận hành. Theo hướng dẫn kỹ thuật, sau quá trình chạy rà, lượng rò rỉ có thể giảm dần.
Đây là đặc điểm cần được hiểu đúng khi vận hành RY80-50-250A, bởi rò rỉ nhẹ ban đầu không nhất thiết đồng nghĩa với việc bộ làm kín đã hư hỏng.
Phớt dầu cao su chịu nhiệt có nhiệm vụ hỗ trợ bảo vệ khu vực ổ trục và hạn chế dầu hoặc tạp chất xâm nhập vào vị trí không mong muốn.
Do Bơm dầu truyền nhiệt RY80-50-250A làm việc với môi chất nóng, yêu cầu chịu nhiệt của phớt dầu rất quan trọng. Nếu vật liệu làm kín không phù hợp, nhiệt độ cao có thể làm phớt nhanh lão hóa, mất đàn hồi và giảm khả năng làm kín.
Khả năng làm kín chịu nhiệt của RY80-50-250A không hoạt động độc lập mà được hỗ trợ bởi kết cấu tổng thể của bơm.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên, giúp hạn chế nhiệt truyền từ thân bơm nóng về khu vực ổ trục và bộ làm kín. Điều này góp phần giảm tải nhiệt cho phớt dầu, packing và các chi tiết liên quan.
Nhờ đó, hệ thống làm kín có điều kiện làm việc ổn định hơn khi bơm vận chuyển dầu nóng liên tục.
Khi vận hành Bơm dầu truyền nhiệt RY80-50-250A với dầu nóng, không nên đưa bơm từ trạng thái nguội lên nhiệt độ cao quá nhanh.
Tài liệu yêu cầu chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Việc gia nhiệt từ từ giúp trục, thân bơm, packing và phớt dầu giãn nở đồng đều hơn, qua đó giảm nguy cơ biến dạng hoặc phát sinh rò rỉ bất thường.
Trong quá trình vận hành RY80-50-250A, cần theo dõi khu vực làm kín thường xuyên. Một số dấu hiệu cần kiểm tra gồm:
Khi xuất hiện các dấu hiệu trên, cần kiểm tra tình trạng packing, phớt dầu, trục bơm và độ đồng tâm của cụm bơm – động cơ.
Nếu sử dụng nội dung kỹ thuật để giới thiệu sản phẩm RY80-50-250A, không nên khẳng định model này sử dụng phớt cơ khí chịu nhiệt nếu không có tài liệu riêng từ nhà sản xuất xác nhận.
Cách diễn đạt chính xác hơn là:
Bơm dầu truyền nhiệt RY80-50-250A sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt, phù hợp với môi trường tuần hoàn dầu nóng.
Cách mô tả này bám sát cấu hình kỹ thuật của tài liệu và tránh nhầm lẫn giữa packing với mechanical seal.
Đặc điểm làm kín chịu nhiệt của Bơm dầu truyền nhiệt RY80-50-250A nằm ở cấu hình packing kết hợp phớt dầu cao su chịu nhiệt, cùng với thiết kế tản nhiệt tự nhiên của dòng bơm RY.
Hệ thống này giúp hạn chế rò rỉ tại vị trí trục và hỗ trợ bảo vệ cụm ổ trục khi bơm làm việc với dầu truyền nhiệt ở nhiệt độ cao. Để duy trì hiệu quả làm kín, cần gia nhiệt bơm từ từ, theo dõi rò rỉ trong quá trình vận hành và kiểm tra định kỳ packing, phớt dầu cũng như tình trạng đồng tâm của trục bơm

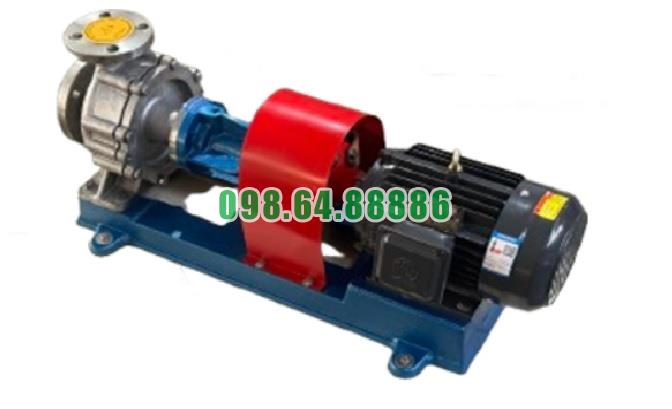

Bơm dầu chịu nhiệt RY80-50-250A cột áp 60 m, công suất 15 kW, lưu lượng 43 m3/h
