Bơm dầu chịu nhiệt RY100-65-200A cột áp 44 m, công suất 22 kW, lưu lượng 94 m3/h

Bơm dầu truyền nhiệt RY100-65-200A sử dụng động cơ công suất 22 kW

Bơm dầu truyền nhiệt RY100-65-200A sử dụng động cơ điện công suất 22 kW để truyền động cho trục bơm và bánh công tác. Ở điểm làm việc tương ứng, bơm đạt lưu lượng 94 m³/h, cột áp 44 m và tốc độ quay 2.900 vòng/phút.

Vai trò của động cơ 22 kW

Động cơ 22 kW là nguồn cung cấp mô-men quay cho bơm. Chuyển động từ động cơ được truyền qua khớp nối mềm đến trục bơm, sau đó làm bánh công tác quay để tạo lưu lượng và cột áp cho dòng dầu truyền nhiệt.

Theo thông số của model RY100-65-200A, công suất trục của bơm là khoảng 16 kW, trong khi công suất động cơ là 22 kW. Mức công suất động cơ này tạo khoảng dự phòng cần thiết để bơm làm việc ổn định trong điều kiện thực tế.

Động cơ 22 kW làm việc ở tốc độ 2.900 vòng/phút

Khi động cơ quay ở tốc độ khoảng 2.900 vòng/phút, trục bơm và bánh công tác cũng quay theo thông qua bộ khớp nối. Tốc độ này giúp bơm tạo ra lưu lượng khoảng 94 m³/h và cột áp 44 m theo điểm làm việc của model RY100-65-200A.

Yêu cầu khi sử dụng động cơ 22 kW

Động cơ và bơm cần được lắp đồng tâm trên cùng một bệ máy. Độ đồng tâm giữa trục động cơ và trục bơm phải được kiểm tra kỹ để hạn chế rung động, ma sát và hiện tượng nóng ổ bi.

Chiều quay cũng phải đúng yêu cầu. Khi quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ. Nếu động cơ quay sai chiều, khả năng tạo lưu lượng và cột áp của bơm sẽ bị ảnh hưởng.

Theo dõi tải động cơ trong quá trình vận hành

Trong quá trình làm việc, cần theo dõi độ rung, tiếng ồn, nhiệt độ ổ bi và tình trạng vận hành của cụm bơm – động cơ. Nếu bơm làm việc với lưu lượng quá lớn hoặc bị lệch tâm, công suất tiêu thụ có thể tăng và làm động cơ chịu tải cao hơn bình thường.

Bơm dầu truyền nhiệt RY100-65-200A sử dụng động cơ công suất 22 kW để đáp ứng chế độ làm việc lưu lượng 94 m³/h, cột áp 44 m và tốc độ 2.900 vòng/phút. Động cơ truyền chuyển động qua khớp nối đến trục và bánh công tác, giúp bơm duy trì quá trình tuần hoàn dầu truyền nhiệt ổn định.

Để động cơ 22 kW làm việc hiệu quả, cần bảo đảm đúng chiều quay, căn chỉnh tốt độ đồng tâm và thường xuyên kiểm tra tình trạng rung, ổ bi và tải của cụm bơm.

Bơm dầu truyền nhiệt RY100-65-200A phù hợp với hệ thống nào?

Bơm dầu truyền nhiệt RY100-65-200A phù hợp với các hệ thống tuần hoàn dầu nóng trong công nghiệp, đặc biệt là những hệ thống cần lưu lượng khoảng 94 m³/h, cột áp khoảng 44 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ 22 kW.

Theo tài liệu, dòng bơm RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất làm việc không vượt quá 350°C. Vì vậy, RY100-65-200A phù hợp với các hệ thống dầu tải nhiệt làm việc liên tục ở nhiệt độ cao.

Hệ thống tuần hoàn dầu tải nhiệt

Ứng dụng phù hợp nhất của RY100-65-200A là các hệ thống tuần hoàn dầu truyền nhiệt giữa thiết bị gia nhiệt và khu vực sử dụng nhiệt.

Bơm tạo dòng tuần hoàn liên tục, giúp dầu nóng được đưa từ nguồn gia nhiệt tới thiết bị công nghệ và quay trở lại theo đường hồi. Với lưu lượng 94 m³/h, model này thích hợp với hệ thống có nhu cầu tuần hoàn dầu ở mức tương đối lớn.

Hệ thống gia nhiệt trong công nghiệp dầu khí và hóa chất

Tài liệu nêu rõ bơm RY được sử dụng trong các ngành dầu khí và hóa chất. Vì vậy, RY100-65-200A phù hợp với các hệ thống dùng dầu nóng làm môi chất trung gian để truyền nhiệt trong dây chuyền công nghệ.

Điều kiện quan trọng là môi chất phải có tính ăn mòn yếu và không chứa hạt rắn để phù hợp với phạm vi làm việc của bơm.

Hệ thống sản xuất cao su và nhựa

Trong ngành cao su và nhựa, nhiều thiết bị cần duy trì nhiệt độ ổn định trong quá trình sản xuất. RY100-65-200A có thể được sử dụng để tuần hoàn dầu tải nhiệt qua các thiết bị cần gia nhiệt, giúp duy trì dòng dầu nóng liên tục trong hệ thống.

Hệ thống gia nhiệt trong dệt nhuộm, thực phẩm và chế biến gỗ

Dòng RY cũng được nhà sản xuất định hướng sử dụng trong các ngành in và nhuộm dệt, chế biến thực phẩm và chế biến gỗ.

Trong những hệ thống này, RY100-65-200A phù hợp khi dầu truyền nhiệt được sử dụng làm môi chất gia nhiệt gián tiếp và yêu cầu vận chuyển ở nhiệt độ cao.

Hệ thống có trở lực phù hợp với cột áp 44 m

Ngoài yếu tố nhiệt độ và tính chất môi chất, việc lựa chọn RY100-65-200A còn phụ thuộc vào đặc tính thủy lực của hệ thống.

Model này có điểm làm việc khoảng 94 m³/h tại cột áp 44 m. Vì vậy, bơm phù hợp với hệ thống có yêu cầu lưu lượng và tổng trở lực gần với vùng làm việc này. Nếu hệ thống yêu cầu cột áp hoặc lưu lượng khác biệt lớn, cần xem xét lại điểm làm việc trước khi lựa chọn.

Bơm dầu truyền nhiệt RY100-65-200A phù hợp với các hệ thống tuần hoàn dầu tải nhiệt công nghiệp trong các ngành như dầu khí, hóa chất, cao su, nhựa, dệt nhuộm, thực phẩm và chế biến gỗ.

Với lưu lượng 94 m³/h, cột áp 44 m và khả năng làm việc với môi chất nhiệt độ cao đến khoảng 350°C, model này phù hợp nhất với các hệ thống cần tuần hoàn dầu nóng liên tục, môi chất ít ăn mòn và không chứa hạt rắn.

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

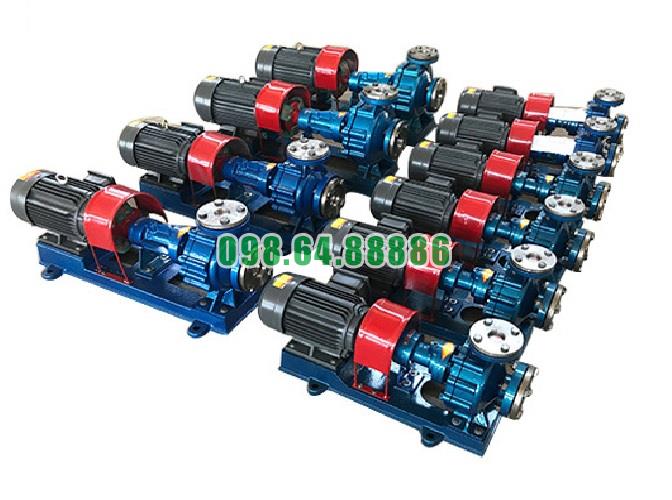

Hình ảnh thực tế bơm dầu truyền nhiệt RY
