Cấu tạo phớt làm kín đặc biệt trên Bơm dầu truyền nhiệt RY65-50-160 là một trong những chi tiết quan trọng giúp hạn chế dầu nóng rò rỉ ra ngoài tại vị trí trục bơm. Theo tài liệu kỹ thuật của dòng RY, hệ thống làm kín không sử dụng một chi tiết đơn lẻ mà kết hợp giữa bộ chèn làm kín và phớt dầu cao su chịu nhiệt.
Cụm làm kín của Bơm dầu truyền nhiệt RY65-50-160 gồm:
Bộ chèn làm kín
Phớt dầu cao su chịu nhiệt
Hai bộ phận này được bố trí tại khu vực trục bơm, nơi trục quay đi qua nắp bơm. Đây là vị trí có nguy cơ rò rỉ dầu cao nếu khả năng làm kín không được bảo đảm.
Thiết kế kết hợp giúp cụm làm kín vừa kiểm soát khe hở quanh trục, vừa hỗ trợ hạn chế dầu nóng thoát ra ngoài trong quá trình bơm vận hành.
Bộ chèn làm kín là thành phần chính trong cụm làm kín của Bơm dầu truyền nhiệt RY65-50-160.
Bộ phận này được bố trí trong buồng làm kín trên nắp bơm và làm việc trực tiếp quanh khu vực trục. Khi tháo bơm, tài liệu hướng dẫn phải lấy vòng chặn và bộ chèn làm kín ra khỏi buồng làm kín trên nắp bơm. Điều này cho thấy bộ chèn được lắp trực tiếp tại khu vực trục xuyên qua nắp bơm.
Bộ chèn giúp thu hẹp và kiểm soát khe hở giữa trục bơm với phần tĩnh của cụm bơm. Nhờ đó, lượng dầu nóng có xu hướng thoát theo trục được hạn chế.
Đây là một bộ phận đặc biệt quan trọng đối với Bơm dầu truyền nhiệt RY65-50-160, bởi bơm làm việc với môi chất nhiệt độ cao và yêu cầu độ kín tại trục phải được duy trì ổn định.
Bên cạnh bộ chèn, dòng RY còn sử dụng phớt dầu cao su chịu nhiệt.
Theo sơ đồ kết cấu của nhà sản xuất, phớt dầu được thể hiện là một chi tiết riêng biệt bên cạnh bộ chèn làm kín. Trên sơ đồ cấu tạo dòng RY, phớt dầu là chi tiết số 11, còn bộ chèn làm kín là chi tiết số 12.
Việc sử dụng phớt dầu chịu nhiệt phù hợp với đặc điểm của dòng RY chuyên dùng cho hệ thống tuần hoàn dầu nóng.
Phớt dầu làm việc tại vùng trục quay và hỗ trợ ngăn dầu dịch chuyển ra khỏi khu vực cần làm kín.
Khi kết hợp với bộ chèn, phớt dầu tạo thành hệ thống làm kín nhiều lớp hơn so với việc chỉ sử dụng một bộ phận duy nhất. Đây chính là điểm đặc biệt trong cấu tạo phớt làm kín của Bơm dầu truyền nhiệt RY65-50-160.
Theo sơ đồ kết cấu của dòng RY, cụm làm kín nằm ở khu vực phía sau nắp bơm và liên quan trực tiếp đến trục bơm.
Trình tự các bộ phận chính tại khu vực này có thể hiểu theo kết cấu:
Bánh công tác → nắp bơm → trục bơm → khu vực chèn làm kín và phớt dầu → cụm ổ trục.
Cách bố trí này cho phép cụm làm kín kiểm soát môi chất tại vị trí trục đi từ phần chứa dầu sang phần ổ trục và truyền động.
Điểm đáng chú ý của cấu tạo phớt làm kín trên Bơm dầu truyền nhiệt RY65-50-160 là phớt sử dụng vật liệu cao su chịu nhiệt, kết hợp với bộ chèn làm kín.
Dòng RY được thiết kế cho môi chất nhiệt độ cao, vì vậy cụm làm kín cũng phải phù hợp với môi trường vận hành này. Việc nhà sản xuất sử dụng phớt dầu chịu nhiệt thay vì phớt dầu thông thường cho thấy khu vực làm kín đã được tính đến ảnh hưởng của nhiệt độ.
Theo hướng dẫn bảo dưỡng, hệ thống làm kín của dòng RY có thể xuất hiện rò rỉ nhẹ khi mới vận hành. Sau một thời gian chạy rà, lượng rò rỉ có thể giảm dần và có thể hết.
Điều này liên quan trực tiếp đến quá trình làm việc của bộ chèn và phớt trong giai đoạn đầu.
Vì vậy, khi theo dõi Bơm dầu truyền nhiệt RY65-50-160, cần phân biệt giữa hiện tượng rò nhẹ trong thời gian chạy rà với tình trạng rò rỉ bất thường do bộ chèn hoặc phớt bị hư hỏng.
Cụm làm kín cần được kiểm tra khi xuất hiện các dấu hiệu như:
Dầu rò ra ngoài nhiều hơn bình thường.
Lượng dầu rò không giảm sau thời gian chạy rà.
Khu vực trục và phớt xuất hiện dấu hiệu bất thường.
Bộ chèn bị mòn hoặc mất khả năng làm kín.
Phớt dầu chịu nhiệt bị hư hỏng.
Việc kiểm tra đúng vị trí bộ chèn và phớt giúp xác định chính xác nguyên nhân gây mất độ kín.
Cấu tạo phớt làm kín đặc biệt trên Bơm dầu truyền nhiệt RY65-50-160 được hình thành từ sự kết hợp giữa bộ chèn làm kín và phớt dầu cao su chịu nhiệt. Bộ chèn được bố trí trong buồng làm kín trên nắp bơm, trong khi phớt dầu được lắp tại khu vực trục để hỗ trợ duy trì độ kín.
Thiết kế hai thành phần này là điểm quan trọng giúp Bơm dầu truyền nhiệt RY65-50-160 hạn chế dầu nóng thoát ra ngoài theo trục, đồng thời phù hợp với đặc điểm vận hành của dòng bơm chuyên dùng cho hệ thống tuần hoàn dầu truyền nhiệt.
Bơm dầu truyền nhiệt RY65-50-160 mang lại hiệu suất tuần hoàn cực kỳ ổn định nhờ sự kết hợp giữa lưu lượng 20 m³/h, cột áp 32 m, tốc độ quay 2.900 vòng/phút và động cơ 5,5 kW. Theo bảng thông số của nhà sản xuất, tại điểm làm việc này bơm có công suất trục khoảng 3,17 kW và hiệu suất 55%, tạo nền tảng phù hợp cho quá trình tuần hoàn dầu tải nhiệt liên tục trong hệ thống công nghiệp.
Một trong những yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY65-50-160 mang lại hiệu suất tuần hoàn cực kỳ ổn định là lưu lượng danh định 20 m³/h.
Ở điểm làm việc thiết kế, lượng dầu được vận chuyển liên tục qua hệ thống giúp duy trì dòng tuần hoàn giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt. Khi lưu lượng được duy trì trong vùng làm việc phù hợp, quá trình trao đổi và vận chuyển nhiệt trong hệ thống cũng ổn định hơn.
Bên cạnh lưu lượng, RY65-50-160 có cột áp 32 m. Thông số này cho phép bơm tạo năng lượng cần thiết để đưa dầu tải nhiệt đi qua hệ thống đường ống, van và các thiết bị kết nối.
Sự kết hợp giữa 20 m³/h và 32 m cột áp tạo nên điểm làm việc đặc trưng của RY65-50-160, giúp bơm đáp ứng tốt nhiệm vụ tuần hoàn dầu khi hệ thống được thiết kế phù hợp với đường đặc tính của bơm.
RY65-50-160 hoạt động ở tốc độ 2.900 vòng/phút. Dòng RY có đường đặc tính thể hiện mối quan hệ giữa lưu lượng và cột áp tại tốc độ xấp xỉ 2.900 vòng/phút, đồng thời nhà sản xuất khuyến nghị lựa chọn điểm làm việc nằm trong vùng đặc tính phù hợp và ưu tiên gần vùng hiệu suất cao.
Khi động cơ duy trì đúng tốc độ định mức, bánh công tác có điều kiện tạo lực ly tâm ổn định để duy trì dòng dầu qua bơm.
Bơm dầu truyền nhiệt RY65-50-160 sử dụng động cơ 5,5 kW, trong khi công suất trục tại điểm làm việc 20 m³/h – 32 m khoảng 3,17 kW.
Sự lựa chọn công suất động cơ theo cấu hình của nhà sản xuất giúp cụm bơm có khả năng duy trì tốc độ quay và đáp ứng tải trong phạm vi vận hành thiết kế.
Theo bảng thông số kỹ thuật của dòng RY, model RY65-50-160 tại điểm:
Lưu lượng: 20 m³/h
Cột áp: 32 m
Tốc độ: 2.900 vòng/phút
Công suất trục: 3,17 kW
Công suất động cơ: 5,5 kW
Hiệu suất: 55%
Thông số hiệu suất 55% là dữ liệu cụ thể để đánh giá khả năng chuyển đổi công suất cơ học thành năng lượng thủy lực tại điểm làm việc được nhà sản xuất công bố.
Độ ổn định của RY65-50-160 phụ thuộc đáng kể vào việc vận hành đúng vùng đặc tính.
Nhà sản xuất yêu cầu điểm làm việc của hệ thống cần nằm trong vùng đường đặc tính phù hợp và ưu tiên gần vùng hiệu suất cao nhất.
Do đó, để phát huy khả năng tuần hoàn của RY65-50-160, hệ thống đường ống và trở lực thực tế cần được thiết kế phù hợp với lưu lượng và cột áp của bơm.
Tài liệu quy định không vận hành dòng bơm RY ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải vận hành ở điều kiện này, cần chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.
Với RY65-50-160 có lưu lượng thiết kế 20 m³/h, mức 30% tương đương khoảng 6 m³/h. Việc duy trì lưu lượng trong vùng phù hợp là điều kiện quan trọng để bơm làm việc ổn định.
Sau khi bơm đạt tốc độ ổn định, van xả cần được mở từ từ và điều chỉnh lưu lượng theo thông số vận hành. Tài liệu đặc biệt lưu ý không sử dụng van hút để điều chỉnh lưu lượng, vì có thể gây xâm thực và khiến bơm làm việc không ổn định.
Điều chỉnh đúng tại phía xả giúp RY65-50-160 duy trì điểm làm việc phù hợp và hạn chế biến động trong quá trình tuần hoàn dầu.
RY65-50-160 thuộc dòng bơm RY chuyên sử dụng trong hệ thống tuần hoàn dầu tải nhiệt. Theo tài liệu, dòng bơm này dùng để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Khả năng làm việc với dầu nóng giúp RY65-50-160 duy trì nhiệm vụ tuần hoàn trong các hệ thống gia nhiệt công nghiệp mà dòng môi chất phải được vận chuyển liên tục.
Bơm dầu truyền nhiệt RY65-50-160 mang lại hiệu suất tuần hoàn cực kỳ ổn định khi được vận hành đúng điểm làm việc thiết kế. Với lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút, động cơ 5,5 kW và hiệu suất công bố 55%, model này có thông số phù hợp cho nhiệm vụ tuần hoàn dầu tải nhiệt liên tục.
Để duy trì sự ổn định đó, bơm cần được vận hành trong vùng đặc tính phù hợp, giữ đủ lưu lượng qua bơm và điều chỉnh lưu lượng đúng tại van xả. Đây là những yếu tố trực tiếp giúp RY65-50-160 duy trì khả năng tuần hoàn dầu ổn định trong hệ thống.

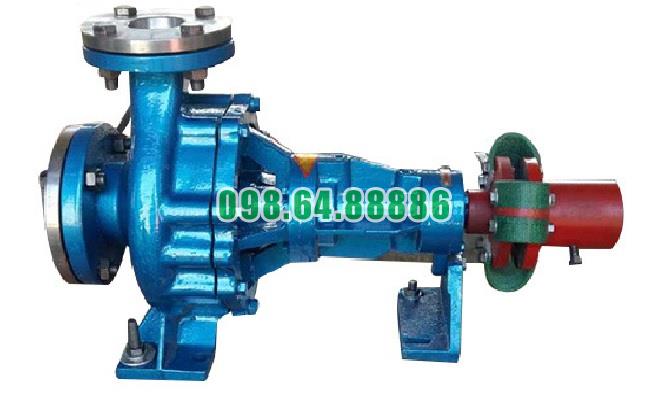

Bơm dầu chịu nhiệt RY65-50-160 tốc độ quay 2900 vòng/phút, cột áp 32 m, lưu lượng 20 m3/h, công suất 5.5 kW
