Thiết kế chống rung động của bơm ly tâm trục đứng model ISG80-200, IRG80-200 hướng tới vận hành êm, giảm tải cho ổ trục và phớt cơ khí, giữ điểm làm việc gần BEP, hạn chế truyền rung sang hệ thống ống và công trình, đồng thời kéo dài tuổi thọ thiết bị. Cách tiếp cận là tối ưu đồng thời cụm thủy lực, rotor, gối đỡ, đế và liên kết ống.
Rotor mất cân bằng, độ đảo trục, lệch tâm khớp nối và sai số lắp ghép làm tăng lực ly tâm và biên độ rung theo bình phương tốc độ quay. Với ISG80-200, IRG80-200 chạy 1450–2900 vòng/phút, kiểm soát cân bằng động cấp chất lượng phù hợp là then chốt.
Dòng chảy tách lớp ở lưỡi phân dòng, hồi lưu ở cửa ra cánh và cavitation tại cửa hút tạo xung lực không đều, gây rung và tiếng ồn. Thiết kế chống rung động phải đồng thời bảo đảm điều kiện NPSH và hình học thủy lực trơn mượt.
Tần số quay hoặc hài của bơm trùng với tần số riêng của kết cấu, đế, ống sẽ khuếch đại rung. Lực từ ống (lệch trục, mô men do giãn nở, mở van đột ngột) truyền thẳng vào thân bơm nếu không có giải pháp tách rung.
Hình học cánh bơm dạng kín, số lá cánh và góc thoát tối ưu để giảm dao động áp tại lưỡi phân dòng. Bề mặt thủy lực nhẵn, khe hở cánh–vòng chống mài mòn nhỏ trong giới hạn khuyến nghị giúp hạ rò rỉ nội bộ và lực thủy lực không đều. Buồng xoắn có tiết diện tăng dần đều, mũi volute bo tròn đúng vị trí để hạn chế xung áp ở lưu lượng thấp. Điều kiện NPSH available phải cao hơn NPSH required kèm biên an toàn, bố trí ống hút thẳng đủ dài, dùng côn lệch tâm mặt phẳng trên để tránh bẫy khí.
Trục chọn đường kính và vật liệu đủ độ cứng để tần số tới hạn vượt xa tần số làm việc, hạn chế võng trục và biên độ rung. Bề mặt cổ trục nơi làm kín được xử lý cứng để giảm mòn không đều. Cân bằng động cánh và cụm rotor sau lắp ghép, kiểm tra đồng tâm trục–khớp nối và độ đảo hướng kính trong giới hạn chặt chẽ.
Bố trí ổ trục chịu tải hướng kính và hướng trục hợp lý nhằm rút ngắn nhịp tựa của trục, tăng độ cứng hệ. Lựa chọn ổ có dung sai chính xác, khe hở làm việc phù hợp nhiệt độ vận hành. Phương án bôi trơn (mỡ hoặc dầu) và làm mát ổ đảm bảo nhiệt độ ổn định, vì quá nhiệt làm giảm độ nhớt, tăng ma sát và rung.
Phớt cơ khí vật liệu mặt ma sát (carbon, SiC, ceramic) phù hợp chất lỏng giúp giảm ma sát và dao động trục. Lực ép lò xo, độ phẳng bề mặt, độ đồng tâm vòng chặn phải đạt chuẩn; rò rỉ và khô cạn mặt phớt là nguồn rung và nhiệt thường gặp.
Dùng khớp nối đàn hồi có khả năng bù sai lệch nhỏ và giảm xung lực. Căn chỉnh nóng (hot alignment) khi hệ đạt nhiệt độ làm việc để bù biến dạng nhiệt của cụm bơm–động cơ. Độ lệch tâm và lệch góc càng nhỏ, rung càng thấp.
Đế bơm dày, cứng, có gân tăng cứng, bulông neo đủ chiều sâu. Đối với sàn nhẹ hoặc tầng kỹ thuật, dùng đế quán tính (inertia base) cộng với pad cao su hoặc lò xo cách rung để hạ truyền rung. Tần số riêng của tổ hợp đế–isolator nên cách biệt tối thiểu 20–30% so với tần số vận hành để tránh cộng hưởng.
Ống hút và xả phải có gối đỡ độc lập, không treo tải lên mặt bích bơm. Lắp khớp nối mềm chống rung (anti-vibration connector) gần bơm để tách dao động. Giảm số cút và phụ kiện gây xoáy gần cửa hút; nếu bắt buộc, dùng cút bán kính lớn. Bố trí van một chiều và van khóa có tổn thất thấp, mở đóng êm để tránh búa nước.
Biến tần (VFD) cho phép khởi động mềm giảm xung mô-men và điều chỉnh tốc độ tránh dải cộng hưởng kết cấu. Cài đặt ramp up/down đủ dài, lọc nhiễu hài nếu cần để hạn chế kích thích ở tần số bội số.
Bơm ly tâm trục đứng ISG80-200, IRG80-200 hoạt động dựa trên nguyên lý chuyển đổi năng lượng từ cơ năng của động cơ điện sang thủy năng của dòng chảy. Quá trình này diễn ra chủ yếu nhờ lực ly tâm tác động lên chất lỏng khi cánh bơm quay.
Động cơ điện tạo ra mô-men quay, truyền trực tiếp đến trục bơm. Trục bơm làm quay cánh bơm với tốc độ cao, đây là bước đầu tiên biến đổi điện năng → cơ năng quay.
Khi cánh bơm quay, tại tâm cánh hình thành vùng áp suất thấp. Do chênh lệch áp suất giữa bể chứa và buồng bơm, nước được hút vào liên tục. Đây là giai đoạn cơ năng quay → động năng hút chất lỏng.
Nước di chuyển theo hướng từ tâm cánh ra mép ngoài dưới tác dụng của lực ly tâm. Tại đây, dòng chất lỏng nhận năng lượng động học, tăng tốc độ và vận tốc dòng chảy.
Khi nước đi vào buồng bơm (volute), tiết diện dòng chảy tăng dần, vận tốc giảm, một phần động năng được chuyển hóa thành áp năng. Kết quả là chất lỏng ra khỏi cửa đẩy với áp suất cao, phục vụ cho việc vận chuyển đến các vị trí tiêu thụ.
Tạo áp lực cấp nước ổn định: Đảm bảo dòng nước đủ áp suất để đưa lên cao hoặc đi xa.
Tiết kiệm năng lượng: Nhờ thiết kế tối ưu của cánh và buồng bơm, hạn chế thất thoát thủy lực.
Tăng tuổi thọ thiết bị: Chuyển đổi năng lượng hiệu quả giúp động cơ không phải làm việc quá tải, giảm mài mòn các chi tiết.
Nguyên lý chuyển đổi năng lượng trong ISG80-200, IRG80-200 được ứng dụng trong nhiều hệ thống:
Cấp nước sinh hoạt cho tòa nhà cao tầng.
Hệ thống điều hòa không khí (HVAC).
Trạm bơm cấp nước công nghiệp và đô thị.
Hệ thống phòng cháy chữa cháy cần áp lực cao.
Nguyên lý chuyển đổi năng lượng trong bơm ly tâm trục đứng ISG80-200, IRG80-200 là quá trình biến đổi điện năng → cơ năng quay → động năng → áp năng. Nhờ thiết kế tối ưu của cánh bơm và buồng xoắn, quá trình này diễn ra hiệu quả, giúp bơm vận hành ổn định, tiết kiệm và bền bỉ. Hiểu rõ nguyên lý này không chỉ giúp khai thác tối đa hiệu suất của bơm mà còn đảm bảo tuổi thọ lâu dài cho thiết bị
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg80200.html

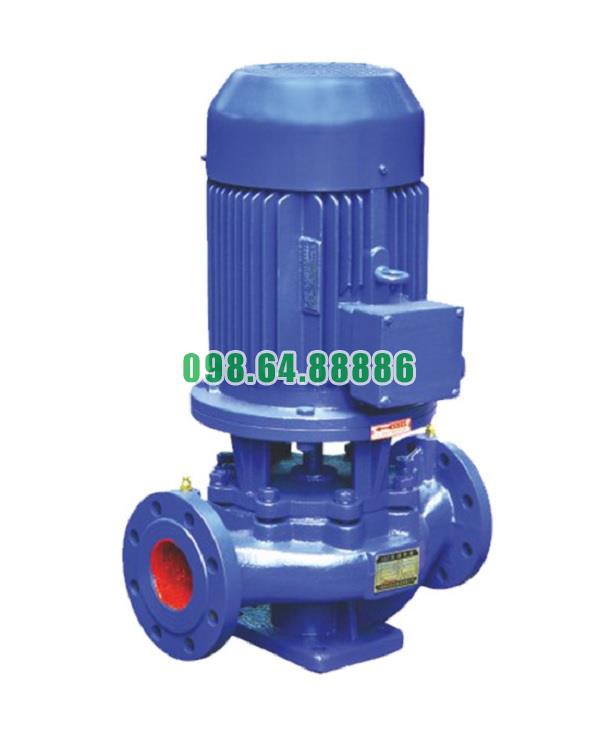

Máy bơm ly tâm trục đứng, bơm lùa, bơm đường ống ISG80-200, IRG80-200 15kw, 50m3, 50m
