Động cơ của bơm ly tâm trục đứng inline model ISG80-125 và IRG80-125 được thiết kế theo tiêu chuẩn công nghiệp, đảm bảo khả năng vận hành ổn định và liên tục trong thời gian dài. Động cơ sử dụng cơ chế truyền động trực tiếp với trục bơm, giúp giảm hao hụt năng lượng và tăng hiệu suất tổng thể. Vỏ động cơ thường được chế tạo từ hợp kim nhôm hoặc gang chất lượng cao, giúp tản nhiệt nhanh và chịu được môi trường làm việc khắc nghiệt.
Động cơ điện của bơm ly tâm inline hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi dòng điện xoay chiều đi vào stato, từ trường quay được tạo ra làm cho rôto chuyển động quay liên tục. Chuyển động quay này được truyền trực tiếp tới trục bơm, giúp cánh bơm tạo ra lực ly tâm để đẩy chất lỏng. Cấu trúc trục đồng tâm giúp giảm rung lắc và hạn chế tiếng ồn khi vận hành.
Công suất định mức: Thường dao động từ 5,5kW đến 15kW tùy cấu hình
Điện áp sử dụng: 380V/50Hz ba pha
Tốc độ vòng quay: 2900 vòng/phút
Cấp bảo vệ: IP55 chống bụi và chống nước bắn từ mọi hướng
Cấp cách điện: F, cho phép chịu nhiệt độ cuộn dây lên tới 155°C
Động cơ được làm mát bằng quạt gió gắn phía sau trục. Quạt gió này hút không khí từ bên ngoài và đẩy qua các khe tản nhiệt trên vỏ động cơ, giúp duy trì nhiệt độ hoạt động ổn định. Thiết kế khe thông gió được tối ưu hóa để tránh bụi và hơi ẩm xâm nhập.
Hiệu suất cao nhờ truyền động trực tiếp, không cần khớp nối trung gian
Khả năng khởi động êm, không gây sốc cơ học cho trục bơm
Độ bền cao nhờ sử dụng vòng bi chất lượng cao và hệ thống bôi trơn tối ưu
Khả năng chịu tải tốt, phù hợp với các hệ thống cấp thoát nước, HVAC, và công nghiệp
Đảm bảo nguồn điện ổn định, đúng điện áp và tần số
Không vận hành động cơ khi bơm đang khô hoặc không có nước
Kiểm tra định kỳ nhiệt độ, độ rung và tiếng ồn để phát hiện sớm sự cố
Thường xuyên vệ sinh quạt gió và khe tản nhiệt để tránh quá nhiệt
Động cơ ISG80-125 và IRG80-125 được ứng dụng trong nhiều hệ thống như:
Cấp nước sinh hoạt và sản xuất
Hệ thống tuần hoàn nước làm mát
Hệ thống phòng cháy chữa cháy
Vận chuyển chất lỏng trong ngành chế biến thực phẩm, hóa chất
Bơm ly tâm trục đứng inline model ISG80-125, IRG80-125 được thiết kế với cấu tạo trục thẳng đứng, cánh bơm gắn trực tiếp vào trục động cơ và nằm đồng tâm với đường ống hút - xả. Buồng bơm có dạng hình xoắn ốc bao quanh cánh bơm, giúp dẫn hướng dòng chảy. Cánh bơm thường có dạng cánh kín, chế tạo từ hợp kim hoặc gang chất lượng cao, đảm bảo hiệu suất cao và độ bền khi vận hành liên tục.
Trục bơm được truyền động trực tiếp từ động cơ điện qua khớp nối, giảm thiểu tổn thất năng lượng và đảm bảo tốc độ quay ổn định. Gioăng phớt cơ khí hoặc phớt mềm được sử dụng để ngăn rò rỉ chất lỏng ra ngoài khi trục quay.
Nguyên lý hoạt động của bơm ly tâm dựa trên lực ly tâm sinh ra từ cánh bơm quay. Khi động cơ vận hành, trục bơm quay kéo theo cánh bơm quay với tốc độ cao. Nước hoặc chất lỏng từ cửa hút được dẫn vào tâm cánh bơm, nơi áp suất thấp được tạo ra do tác động hút.
Khi chất lỏng tiếp xúc với cánh bơm đang quay, năng lượng cơ học từ trục bơm được truyền thành năng lượng động học cho dòng chất lỏng. Lực ly tâm đẩy chất lỏng từ tâm cánh bơm ra mép ngoài với tốc độ lớn. Khi rời khỏi mép cánh bơm, dòng chất lỏng đi vào buồng xoắn, nơi vận tốc được chuyển đổi thành áp suất, giúp dòng chảy có khả năng đẩy đi xa và cao hơn.
Với thiết kế inline, hướng dòng chảy từ cửa hút đến cửa xả gần như thẳng hàng, hạn chế tổn thất áp suất do đổi hướng. Điều này giúp bơm ISG80-125, IRG80-125 duy trì lưu lượng ổn định và giảm rung lắc trong quá trình vận hành. Đồng thời, cấu trúc trục đứng còn tiết kiệm diện tích lắp đặt và thuận tiện cho việc bảo trì.
Quá trình hút – đẩy diễn ra liên tục khi bơm hoạt động:
Chất lỏng được hút vào tâm cánh bơm nhờ áp suất thấp tại vùng trung tâm.
Cánh bơm quay tạo lực ly tâm, đẩy chất lỏng ra mép ngoài với vận tốc lớn.
Buồng xoắn chuyển đổi vận tốc thành áp suất, đẩy chất lỏng ra cửa xả.
Chu trình lặp lại, đảm bảo dòng chảy liên tục trong hệ thống.

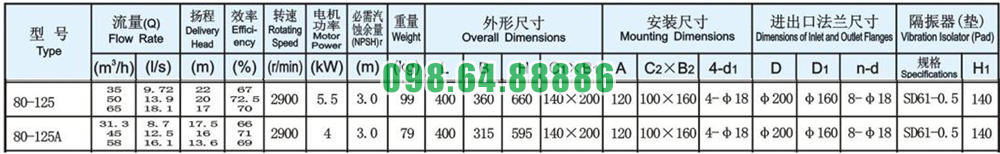

Hiệu suất và áp lực của bơm phụ thuộc vào tốc độ quay của động cơ, đường kính và hình dạng cánh bơm, cũng như độ cao hút và đẩy. Việc lựa chọn đúng thông số kỹ thuật của model ISG80-125 hoặc IRG80-125 sẽ quyết định khả năng đáp ứng lưu lượng và áp suất theo yêu cầu sử dụng
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80125.html

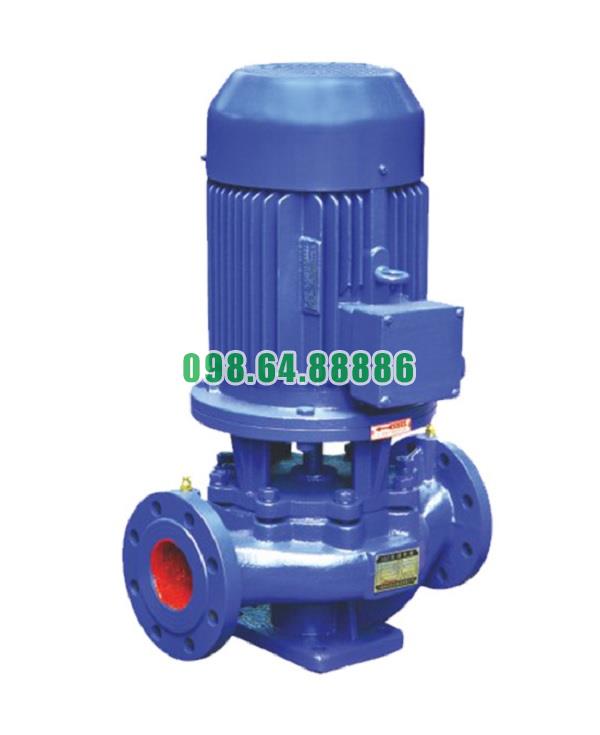

Máy bơm ly tâm, bơm đường ống trục đứng, inline ISG80-125, IRG80-125 5.5kw, 20m3, 50m
12.096.000 VND
