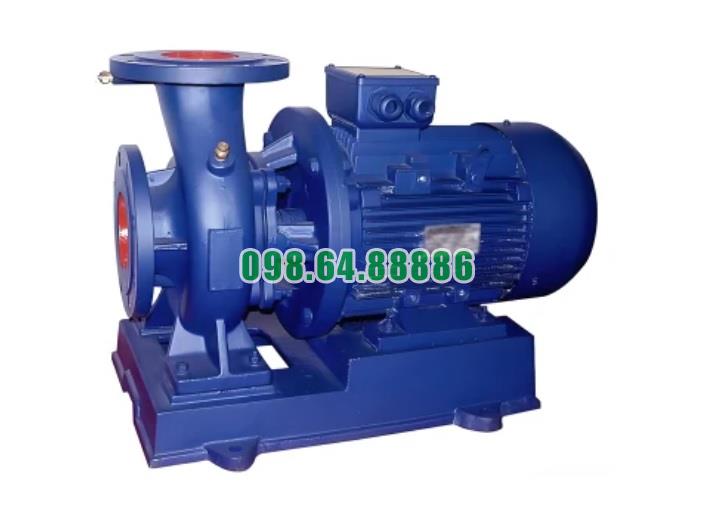

Bơm nước trục ngang SLW-ISW50-160-I động cơ 4 kw

Tải báo giá
• Mã SP
: SLW-ISW50-160-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 17.5 - 32.5 m3/h hoặc 4.86 - 9.03 L/s, đẩy cao từ 27.5 - 34.4m, năng xuất 54 - 65%, động cơ 4 kw, tốc độ quay 2900 r/min, độ hút sâu 2.5m, khối lượng 74 kg
Đang xử lý...


Thông tin sản phẩm

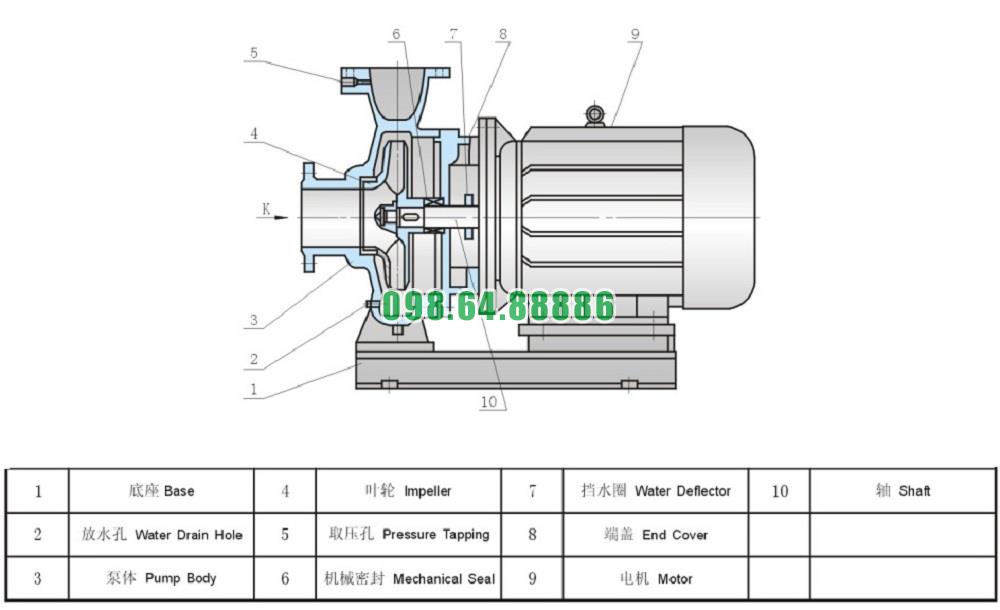

Bơm nước trục ngang SLW-ISW50-160-I động cơ 4 kw gồm máy bơm, động cơ và đế

Bơm nước trục ngang SLW-ISW50-160-I được thiết kế với ba bộ phận chính: máy bơm, động cơ, và đế bơm. Dưới đây là mô tả chi tiết về từng bộ phận này.

1. Máy Bơm (Pump)

1.1. Cánh Bơm (Impeller)

  • Chức Năng: Cánh bơm là bộ phận quan trọng nhất của máy bơm, chịu trách nhiệm tạo ra lực đẩy nước. Khi cánh bơm quay, nó tạo ra áp lực nước và đẩy nước qua hệ thống.
  • Vật Liệu: Cánh bơm thường được làm từ thép không gỉ, hợp kim gang hoặc nhựa chịu nhiệt, giúp tăng cường độ bền và khả năng chống ăn mòn.
  • Thiết Kế: Cánh bơm được thiết kế với các lá cánh nghiêng để tối ưu hóa lưu lượng và áp lực nước, giảm thiểu tổn thất năng lượng.

1.2. Vỏ Bơm (Pump Casing)

  • Chức Năng: Vỏ bơm bảo vệ các bộ phận bên trong và định hình dòng chảy của nước. Nó cũng giúp ngăn chặn sự rò rỉ và bảo vệ máy bơm khỏi các tác động bên ngoài.
  • Vật Liệu: Vỏ bơm được làm từ gang đúc hoặc thép không gỉ, có khả năng chịu áp lực cao và chống ăn mòn tốt.
  • Thiết Kế: Vỏ bơm có thiết kế kín, chắc chắn và có thể tháo lắp dễ dàng, thuận tiện cho việc bảo trì và sửa chữa.

1.3. Trục Bơm (Pump Shaft)

  • Chức Năng: Trục bơm truyền động từ động cơ đến cánh bơm, giúp cánh bơm quay và tạo ra lực đẩy nước.
  • Vật Liệu: Trục bơm thường được làm từ thép không gỉ hoặc thép hợp kim, đảm bảo độ bền và khả năng chống ăn mòn.
  • Thiết Kế: Trục bơm được gia công chính xác để đảm bảo truyền động hiệu quả và giảm thiểu rung động.

1.4. Phớt Cơ Khí (Mechanical Seal)

  • Chức Năng: Phớt cơ khí ngăn chặn sự rò rỉ của chất lỏng ra ngoài, bảo vệ động cơ và các bộ phận bên trong khỏi hư hại.
  • Vật Liệu: Phớt cơ khí được làm từ các vật liệu chịu mài mòn như gốm, graphite, hoặc carbide silicon.
  • Thiết Kế: Phớt cơ khí được thiết kế để chịu được áp lực cao và đảm bảo kín khít, ngăn chặn sự rò rỉ của nước trong quá trình vận hành.

2. Động Cơ (Motor)

  • Công Suất: Động cơ của bơm SLW-ISW50-160-I có công suất 4 kW, cung cấp đủ năng lượng để bơm hoạt động hiệu quả với lưu lượng tối đa 32.5 m³/h.
  • Điện Áp: 380V/50Hz, phù hợp với lưới điện công nghiệp tiêu chuẩn.
  • Loại Động Cơ: Động cơ không đồng bộ ba pha, cung cấp hiệu suất cao và hoạt động ổn định.
  • Vật Liệu: Vỏ động cơ thường được làm từ gang hoặc thép không gỉ, đảm bảo độ bền và khả năng chống ăn mòn.
  • Hệ Thống Bảo Vệ: Động cơ được trang bị hệ thống bảo vệ quá tải và quá nhiệt, giúp ngăn ngừa hư hại và kéo dài tuổi thọ của động cơ.
  • Hiệu Quả Năng Lượng: Động cơ được thiết kế để sử dụng năng lượng hiệu quả, giảm thiểu tiêu thụ điện năng và chi phí vận hành.

3. Đế Bơm (Pump Base)

  • Chức Năng: Đế bơm hỗ trợ và cố định máy bơm và động cơ, giúp bơm hoạt động ổn định và giảm rung động.
  • Vật Liệu: Đế bơm thường được làm từ gang hoặc thép, đảm bảo độ bền và khả năng chịu lực tốt.
  • Thiết Kế: Đế bơm được thiết kế chắc chắn và ổn định, có thể dễ dàng lắp đặt và bảo trì. Thiết kế đế bơm cũng giúp giảm tiếng ồn và rung động trong quá trình vận hành.
  • Khả Năng Chống Rung: Đế bơm được trang bị các bộ phận giảm chấn, giúp giảm thiểu rung động và tiếng ồn, đảm bảo môi trường làm việc yên tĩnh và thoải mái.

Bơm nước trục ngang SLW-ISW50-160-I với động cơ 4 kW và lưu lượng tối đa 32.5 m³/h là một sản phẩm chất lượng cao, được thiết kế để đáp ứng nhu cầu cấp nước trong nhiều ứng dụng khác nhau. Cấu tạo của bơm bao gồm máy bơm, động cơ và đế bơm, mỗi bộ phận đều được chế tạo từ vật liệu chất lượng cao và thiết kế tối ưu, đảm bảo bơm hoạt động hiệu quả, bền bỉ và dễ dàng bảo trì

Bơm nước trục ngang SLW-ISW50-160-I động cơ 4 kw dùng để xử lý nước sạch và các chất lỏng tương tự

Bơm nước trục ngang SLW-ISW50-160-I với động cơ 4 kW là thiết bị lý tưởng để xử lý nước sạch và các chất lỏng tương tự trong nhiều lĩnh vực khác nhau. Dưới đây là các ứng dụng chi tiết của bơm này.

1. Cấp Nước Sinh Hoạt

a. Cấp Nước cho Khu Dân Cư
  • Cung cấp nước sạch: Bơm nước từ các nguồn nước ngầm hoặc nước mặt vào các hệ thống cấp nước sinh hoạt cho khu dân cư, đảm bảo cung cấp nước sạch và an toàn cho người dân.
  • Cung cấp nước cho tòa nhà cao tầng: Đảm bảo nước sạch được bơm lên các tầng cao của các tòa nhà chung cư và văn phòng.
b. Cấp Nước cho Nông Thôn
  • Hệ thống cấp nước nông thôn: Cung cấp nước sạch cho các khu vực nông thôn, giúp cải thiện điều kiện sống và vệ sinh môi trường cho cộng đồng.

2. Công Nghiệp

a. Sản Xuất và Chế Biến
  • Cung cấp nước cho sản xuất: Bơm nước vào các quy trình sản xuất trong các nhà máy chế biến thực phẩm, đồ uống, và các ngành công nghiệp khác.
  • Làm mát thiết bị: Sử dụng nước để làm mát các thiết bị và máy móc công nghiệp, đảm bảo hoạt động ổn định và kéo dài tuổi thọ của thiết bị.
b. Hệ Thống Nồi Hơi và Lò Hơi
  • Cung cấp nước cho nồi hơi: Đảm bảo nồi hơi và lò hơi trong các nhà máy công nghiệp được cung cấp đủ nước để hoạt động hiệu quả và an toàn.

3. Nông Nghiệp

a. Tưới Tiêu
  • Hệ thống tưới tiêu: Sử dụng bơm để cung cấp nước cho các hệ thống tưới nhỏ giọt, tưới phun và tưới tràn, giúp tối ưu hóa năng suất và chất lượng cây trồng.
b. Chăn Nuôi
  • Cung cấp nước cho trang trại: Đảm bảo cung cấp nước sạch cho các trang trại chăn nuôi gia súc, gia cầm và thủy sản.

4. Xử Lý Nước

a. Xử Lý Nước Thải
  • Xử lý nước thải công nghiệp: Bơm nước thải từ các nhà máy công nghiệp đến các trạm xử lý nước thải, đảm bảo nước thải được xử lý đúng quy trình và bảo vệ môi trường.
b. Xử Lý Nước Sinh Hoạt
  • Hệ thống xử lý nước sinh hoạt: Đảm bảo nước sinh hoạt được xử lý để loại bỏ các chất gây ô nhiễm và cung cấp nước sạch cho cộng đồng.

5. Hệ Thống PCCC (Phòng Cháy Chữa Cháy)

  • Cung cấp nước cho hệ thống PCCC: Đảm bảo hệ thống PCCC trong các tòa nhà, khu công nghiệp và các cơ sở hạ tầng khác luôn sẵn sàng hoạt động với lượng nước đủ và áp lực cao.

6. Các Ứng Dụng Khác

a. Hệ Thống Làm Mát
  • Làm mát hệ thống HVAC: Sử dụng nước để làm mát trong các hệ thống HVAC (Heating, Ventilation, and Air Conditioning) trong các tòa nhà và nhà máy.
b. Hồ Bơi và Khu Vui Chơi Giải Trí
  • Cung cấp và tuần hoàn nước: Đảm bảo nước trong các hồ bơi, spa và các khu vui chơi giải trí luôn sạch sẽ và an toàn cho người sử dụng.

Bơm nước trục ngang SLW-ISW50-160-I với động cơ 4 kW là thiết bị đa dụng và hiệu quả, được ứng dụng rộng rãi trong nhiều lĩnh vực từ cấp nước sinh hoạt, công nghiệp, nông nghiệp, xử lý nước, hệ thống PCCC đến các hệ thống làm mát và khu vui chơi giải trí. Việc sử dụng bơm này không chỉ đảm bảo hiệu suất cao mà còn đáp ứng các yêu cầu về vệ sinh và an toàn, giúp tối ưu hóa quy trình sản xuất và cải thiện chất lượng cuộc sống

Điều kiện làm việc bơm nước trục ngang SLW-ISW50-160-I động cơ 4 kw


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

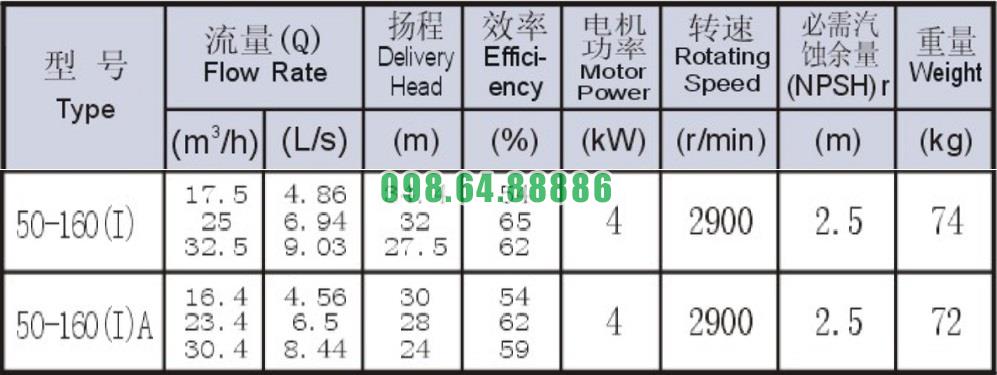

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW50-160-I động cơ 4 kw

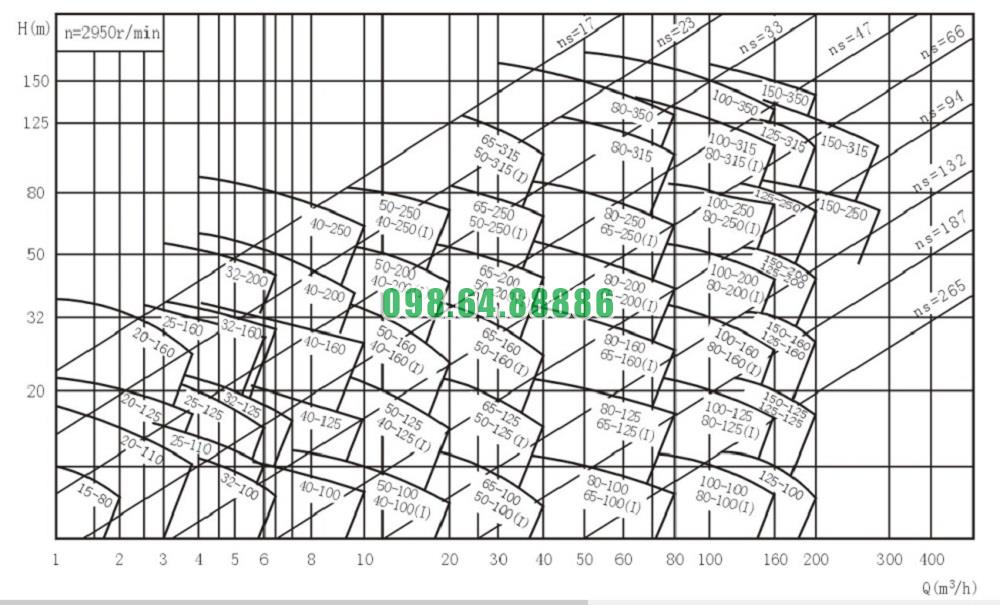

Đường cong hiệu suất bơm nước trục ngang SLW-ISW50-160-I động cơ 4 kw

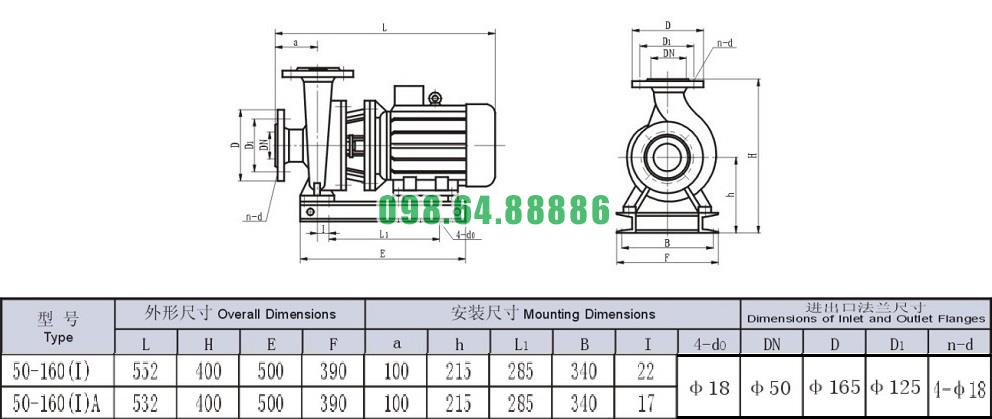

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW50-160-I động cơ 4 kw
