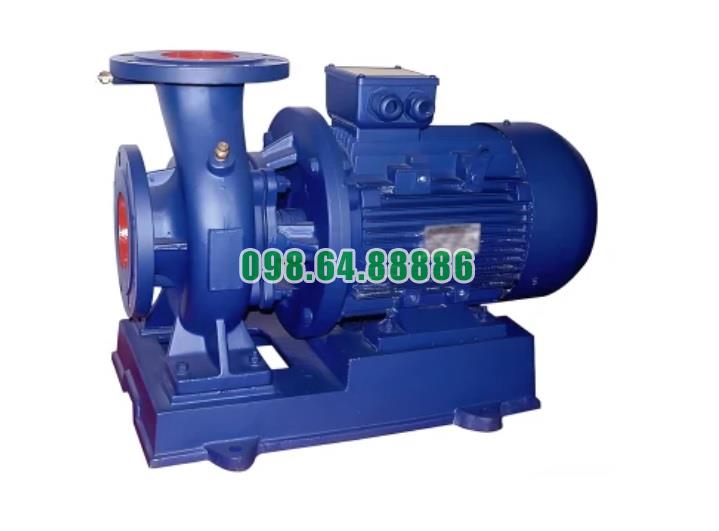

Bơm nước trục ngang SLW65-ISW65-100-I đẩy cao max 13.8m được tích hợp động cơ và máy bơm
Bơm nước trục ngang SLW65-ISW65-100-I là loại bơm ly tâm, có thiết kế phổ biến trong nhiều ứng dụng công nghiệp và dân dụng. Dưới đây là nguyên tắc hoạt động của loại bơm này:
Nguyên Tắc Hoạt Động
Cấu Tạo và Nguyên Lý Cơ Bản:
- Cấu Tạo: Bơm nước trục ngang SLW65-ISW65-100-I có thiết kế trục ngang với động cơ tích hợp. Trong thiết kế này, bơm và động cơ được lắp đặt trên cùng một trục để tạo sự gọn nhẹ và dễ bảo trì.
- Nguyên Lý Hoạt Động: Đây là loại bơm ly tâm, hoạt động dựa trên nguyên lý lực ly tâm. Khi động cơ quay, nó tạo ra lực ly tâm từ các cánh quạt (cánh bơm) nằm trong thân bơm.
Quá Trình Bơm:
- Hút: Khi động cơ hoạt động, trục của động cơ quay và truyền chuyển động đến cánh bơm. Các cánh bơm sẽ hút nước từ cửa hút vào trung tâm của bơm.
- Tăng Áp: Nước sau khi vào trung tâm của bơm bị các cánh bơm quay đẩy ra ngoài theo hướng ly tâm. Điều này làm tăng áp suất của nước.
- Xả: Nước với áp suất cao hơn sẽ được đẩy ra qua cửa xả của bơm.
Thông Số Kỹ Thuật:
- Đẩy Cao Tối Đa: Bơm có khả năng đẩy nước lên cao tới 13.8 mét. Điều này có nghĩa là bơm có thể cung cấp áp suất đủ để nâng nước lên khoảng cách đó.
- Động Cơ: Được tích hợp động cơ 3 kW, đảm bảo đủ công suất để vận hành bơm với hiệu suất cao. Động cơ cung cấp năng lượng quay cho các cánh bơm.
Ứng Dụng:
- Bơm trục ngang như SLW65-ISW65-100-I thường được sử dụng trong các hệ thống cấp nước, hệ thống tưới tiêu, bơm nước trong các tòa nhà cao tầng, và trong nhiều ứng dụng công nghiệp khác.
Lợi Ích
- Thiết Kế Tiết Kiệm Không Gian: Với động cơ tích hợp vào bơm, bơm này tiết kiệm không gian và giảm yêu cầu lắp đặt phức tạp.
- Hiệu Suất Cao: Cung cấp lưu lượng và áp suất ổn định, phù hợp với nhiều nhu cầu ứng dụng.
Để đảm bảo bơm hoạt động hiệu quả, bạn cần thực hiện bảo trì định kỳ và đảm bảo rằng tất cả các kết nối và phần cứng được lắp đặt đúng cách
Bơm nước trục ngang SLW65-ISW65-100-I đẩy cao max 13.8m có phốt trục, phốt quay và vòng đệm cố định làm bằng hợp kim cứng
Bơm nước trục ngang SLW65-ISW65-100-I, với khả năng đẩy cao tối đa 13.8m và cấu tạo bao gồm phốt trục, phốt quay và vòng đệm cố định làm bằng hợp kim cứng, có những ứng dụng cụ thể và ưu điểm nổi bật như sau:
**1. Ứng dụng chính:
Hệ thống cấp nước: Bơm có khả năng đẩy cao 13.8m là lý tưởng cho việc cung cấp nước lên cao hoặc qua khoảng cách dài trong các hệ thống cấp nước cho tòa nhà, khu công nghiệp, hoặc khu dân cư.
Hệ thống làm mát và điều hòa không khí: Có thể sử dụng trong các hệ thống làm mát hoặc điều hòa không khí, nơi cần bơm nước đến các thiết bị làm mát, như dàn lạnh hoặc bộ trao đổi nhiệt.
Hệ thống phòng cháy chữa cháy: Được sử dụng trong hệ thống sprinkler hoặc các hệ thống chữa cháy tự động khác, nơi yêu cầu bơm nước với áp lực đủ để phân phối đều.
Hệ thống xử lý nước: Được dùng trong các ứng dụng xử lý nước thải hoặc nước sạch, bơm có thể vận chuyển nước qua các hệ thống xử lý hoặc bể chứa.
**2. Ưu điểm của bơm SLW65-ISW65-100-I:
Đẩy cao tối đa 13.8m: Đáp ứng nhu cầu về cột áp cao trong các ứng dụng cần bơm nước lên cao hoặc qua khoảng cách dài.
Phốt trục và phốt quay làm bằng hợp kim cứng: Cung cấp độ bền cao, giảm mài mòn và kéo dài tuổi thọ của bơm, đặc biệt trong môi trường hoạt động có độ ma sát cao hoặc chất lỏng có tính chất khắc nghiệt.
Vòng đệm cố định làm bằng hợp kim cứng: Giúp bảo vệ các bộ phận bên trong bơm, giảm rò rỉ và bảo đảm hiệu suất hoạt động ổn định.
Cấu tạo trục ngang: Thích hợp cho nhiều loại ứng dụng, đặc biệt là nơi yêu cầu không gian lắp đặt hạn chế hoặc cần duy trì độ ổn định trong hoạt động.
**3. Lưu ý khi sử dụng:
Bảo trì định kỳ: Để đảm bảo bơm hoạt động hiệu quả và kéo dài tuổi thọ, cần thực hiện bảo trì định kỳ, kiểm tra phốt, vòng đệm và các bộ phận khác để phát hiện và xử lý kịp thời các vấn đề.
Lưu lượng và cột áp: Đảm bảo bơm được chọn phù hợp với yêu cầu lưu lượng và cột áp của hệ thống để tránh hoạt động quá tải hoặc không đạt yêu cầu.
Chất lỏng bơm: Bơm này chủ yếu được thiết kế cho nước sạch hoặc chất lỏng có tính chất tương tự. Đảm bảo chất lỏng bơm qua không chứa các chất mài mòn hoặc hóa chất ăn mòn.
Bằng cách cân nhắc các yếu tố này, bạn có thể khai thác tối đa hiệu quả của bơm SLW65-ISW65-100-I trong các ứng dụng của mình
Điều kiện làm việc bơm nước trục ngang SLW65-ISW65-100-I đẩy cao max 13.8m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

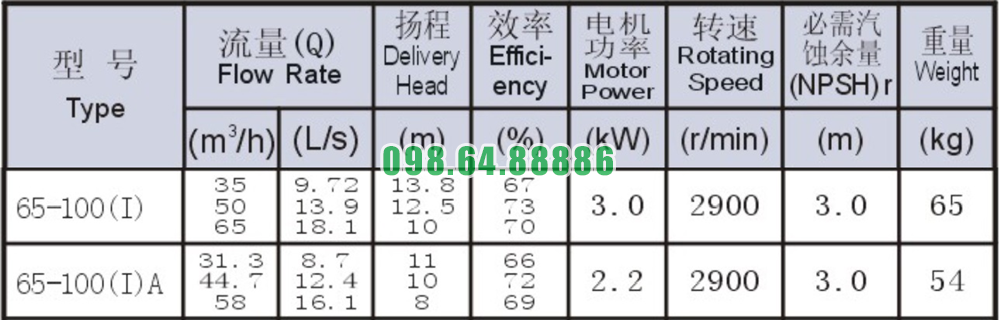

Bảng thông số kỹ thuật bơm nước trục ngang SLW65-ISW65-100-I đẩy cao max 13.8m

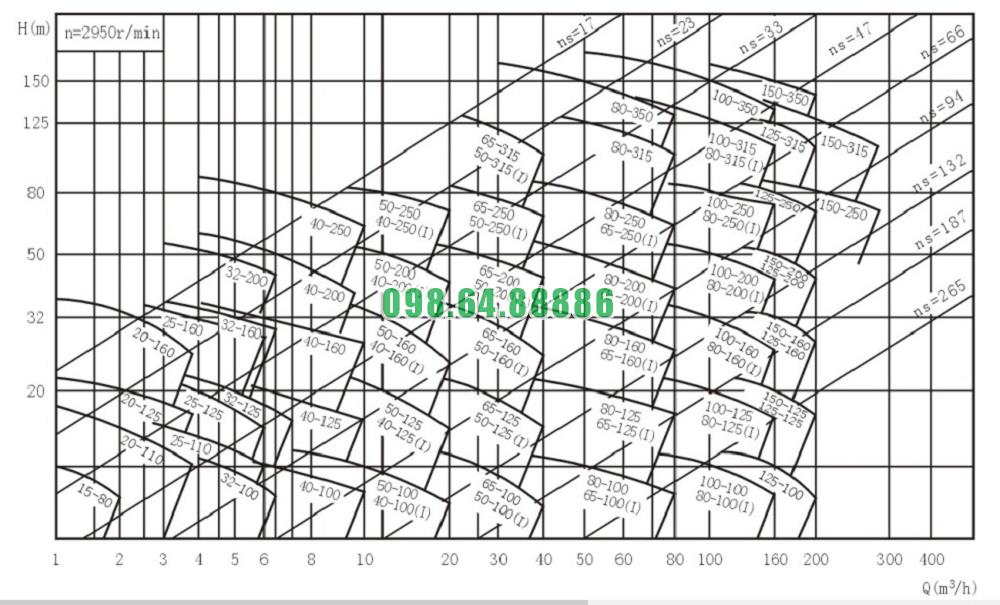

Đường cong hiệu suất bơm nước trục ngang SLW65-ISW65-100-I đẩy cao max 13.8m

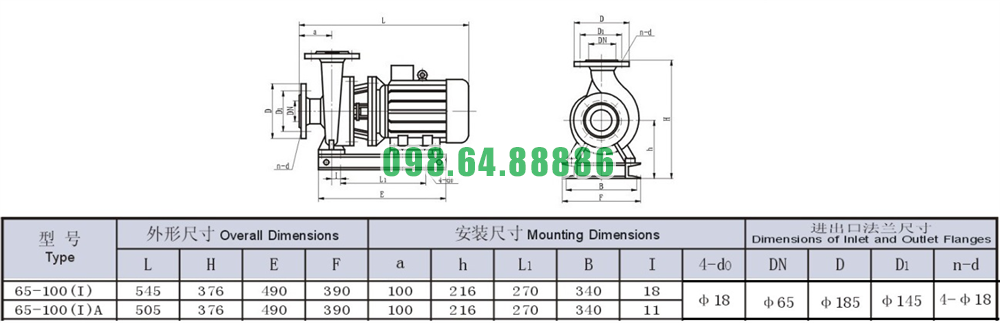

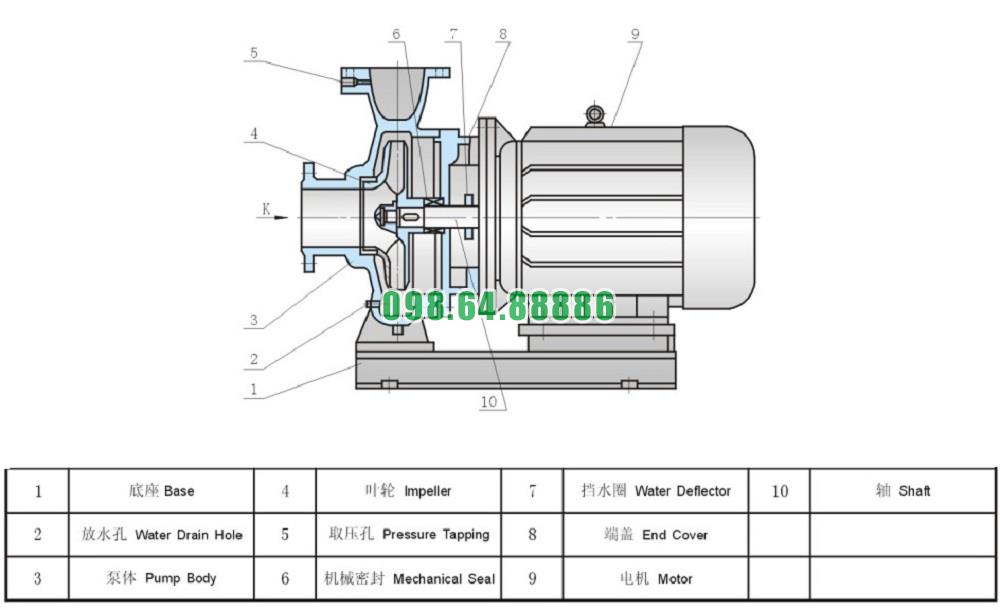

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW65-ISW65-100-I đẩy cao max 13.8m
