Trong cấu tạo thủy lực của bơm ly tâm trục đứng inline ISG100-125A, vòng đệm chống mài mòn (Wear Ring / Wearing Ring) là chi tiết quan trọng giúp duy trì hiệu suất bơm, giảm hao mòn giữa cánh bơm và buồng bơm, từ đó kéo dài tuổi thọ thiết bị. Thiết kế vòng đệm được tính toán theo tiêu chuẩn thủy lực, cơ khí và điều kiện vận hành chuyên biệt của dòng bơm ISG.
Lắp tại miệng hút của cánh bơm và vị trí tiếp xúc giữa cánh bơm – buồng bơm
Nằm trong khoang thủy lực (volute) của ISG100-125A
Được bố trí sao cho khe hở giữa vòng đệm và cánh ổn định trong suốt quá trình vận hành
Ngăn cánh bơm tiếp xúc trực tiếp với thân bơm
Giảm ma sát, giảm rò hồi nước (Backflow Leakage)
Giữ hiệu suất thủy lực không bị suy giảm theo thời gian
Đồng thau (Bronze Ring): chống ma sát tốt, bền, giá hợp lý
Gang hợp kim: cứng, chịu mài mòn cao
Inox 304/316: dùng cho nước sạch, nước nóng, chống gỉ tuyệt đối
Composite chịu mài mòn (theo yêu cầu): giảm ma sát, không tạo tia lửa, phù hợp môi trường đặc biệt
Chống mài mòn cao
Không biến dạng khi nhiệt độ tăng
Bề mặt nhẵn, không tạo rung khi quay
Tương thích vật liệu cánh bơm (gang hoặc inox)
Dạng vòng tròn kín
Đường kính trong (ID) khớp với mép cánh bơm
Đường kính ngoài (OD) khớp với buồng volute
Độ dày được tính theo tiêu chuẩn ISO/API của dòng bơm ly tâm
Độ cứng đảm bảo không bị biến dạng khi cánh bơm quay 2900 vòng/phút
Đây là thông số quan trọng nhất của thiết kế
Khe hở tiêu chuẩn cho ISG100-125A: 0.20 – 0.40 mm tùy vật liệu
Khe hở quá lớn → Tăng rò hồi nước → Giảm hiệu suất → Tăng tiêu thụ điện
Khe hở quá nhỏ → Dễ cọ sát → Nóng cánh → Mòn nhanh → Hỏng phớt
Lắp ép (Press Fit) vào thân buồng bơm
Có chốt chống xoay ở một số phiên bản
Vị trí lắp cố định, dễ tháo thay thế
Cho phép thay thế đơn giản mà không cần tháo cả thân bơm
Giảm thời gian bảo trì và chi phí sửa chữa
Cánh bơm không ma sát trực tiếp vào buồng volute
Tăng tuổi thọ cánh bơm lên gấp nhiều lần
Giữ kín khe hở để hạn chế rò hồi
Giảm thất thoát lưu lượng và áp suất
Tối ưu hiệu suất và giảm tiêu thụ điện
Vòng đệm đóng vai trò lớp bảo vệ thay thế
Khi mòn chỉ cần thay vòng đệm, không phải thay thân bơm đắt tiền
Bơm chạy đủ ampe nhưng lưu lượng giảm
Áp suất không đạt như trước
Rung nhẹ ở cổ trục
Tiếng rè sát nhẹ trong khoang thủy lực
Cánh bơm xuất hiện vết cạ
12–24 tháng tùy chất lượng nước
Với nước cặn hoặc tuần hoàn: 6–12 tháng
Thiết kế vòng đệm chống mài mòn bơm ly tâm trục đứng inline ISG100-125A đóng vai trò quyết định trong việc duy trì hiệu suất bơm, giảm rò hồi, chống mài mòn và kéo dài tuổi thọ cánh bơm – buồng bơm. Nhờ cấu trúc vòng đệm chuẩn kích thước, vật liệu chống mài mòn và khe hở chính xác, bơm ISG100-125A luôn vận hành ổn định, hiệu quả và tiết kiệm năng lượng trong thời gian dài.
Bơm ly tâm trục đứng inline IRG100-125A là dòng bơm chuyên dùng cho nước nóng – nước tuần hoàn HVAC – cấp nước – tăng áp, hoạt động liên tục trong môi trường áp lực và nhiệt độ cao. Vì vậy, việc vận hành đúng kỹ thuật là yếu tố quan trọng giúp bơm đạt hiệu suất tối đa, tránh rung ồn, hạn chế hư phớt, bảo vệ động cơ và kéo dài tuổi thọ thiết bị.
Bơm đặt trên bệ móng phẳng, chắc chắn.
Không gian lắp đặt phải thông thoáng, có khoảng trống cho bảo trì.
Đảm bảo đường ống thẳng, không lệch tâm so với mặt bích bơm.
Van một chiều, van chặn phải lắp đúng chiều.
Đường ống hút không bị nghẽn, không xì khí.
Đảm bảo không có vật cứng, rác, cặn bẩn trong ống.
Buồng bơm phải đầy nước, không để không khí lọt vào.
Tuyệt đối không để bơm chạy khan vì sẽ gây cháy phớt cơ khí.
Kiểm tra dây điện, tiếp địa, Aptomat và tủ điện điều khiển.
Kiểm tra chiều quay động cơ (phải trùng với chiều mũi tên trên thân bơm).
Siết lại bulong chân bơm, bulong mặt bích và buồng phớt.
Đảm bảo đồng tâm giữa trục động cơ và trục bơm.
Đệm cao su khớp nối còn đàn hồi, không nứt hoặc chai.
Mở nắp xả khí trên thân bơm.
Bơm đầy nước cho đến khi không còn bọt khí.
Đóng nắp lại trước khi khởi động.
Mở van xả khoảng 30–40% để tránh quá tải.
Nhấn công tắc hoặc đóng Aptomat khởi động motor.
Quan sát:
Mức rung
Tiếng ồn
Dòng điện khởi động
Khi bơm chạy ổn định 15–30 giây, mở dần van xả.
Quan sát áp lực trên đồng hồ để tránh vượt quá áp lực thiết kế.
Kiểm tra xem nước có rò rỉ tại phớt cơ khí hoặc mặt bích.
Từ từ đóng van xả để giảm áp suất.
Tắt công tắc hoặc ngắt Aptomat.
Tuyệt đối không tắt bơm đột ngột khi hệ thống đang tải nặng.
Chạy khan 5–15 giây có thể làm:
Cháy phớt cơ khí
Nứt mặt phớt
Mòn trục hoặc vòng đệm
Gây xâm thực mạnh
Rung mạnh có thể gây:
Lệch trục bơm
Hư khớp nối
Gãy cánh bơm
Hỏng vòng bi và phớt cơ khí
Không giảm ống đột ngột trước hoặc sau bơm.
Tránh lắp co – cút quá gần họng hút.
Model IRG100-125A dùng cho:
Nước nóng 80°C – 120°C
Áp lực cao
→ Vì vậy cần theo dõi áp suất không vượt ngưỡng thiết kế.
Rò rỉ nước tại phớt
Tiếng ồn bất thường
Nhiệt độ motor
Rung tại thân bơm và khớp nối
Vệ sinh buồng bơm, xả cặn
Kiểm tra lại độ đồng tâm
Thay mỡ bôi trơn vòng bi
Kiểm tra đệm khớp nối
Phớt cơ khí: 1–2 năm tùy môi trường nước
Bạc đạn: 2–3 năm
Gioăng, ốc siết, đệm mặt bích: khi cần thiết
Bơm kêu lớn, rung mạnh
Áp lực thấp hơn thiết kế
Dòng điện motor tăng bất thường
Nhiệt độ trục hoặc buồng phớt quá cao
Rò rỉ nước quanh phớt cơ khí
Bơm tự động dừng do quá tải
Nếu xuất hiện các dấu hiệu trên, cần dừng bơm ngay để kiểm tra, tránh hỏng nặng.
Hướng dẫn vận hành bơm ly tâm trục đứng inline IRG100-125A đúng cách giúp đảm bảo máy hoạt động ổn định, an toàn và đạt hiệu suất cao nhất. Việc tuân thủ đúng quy trình từ khâu kiểm tra – mồi nước – vận hành – dừng máy, kết hợp bảo trì định kỳ, sẽ giúp kéo dài tuổi thọ phớt cơ khí, khớp nối, trục bơm và động cơ. Đặc biệt đối với bơm nước nóng IRG100-125A, vận hành đúng kỹ thuật là yếu tố then chốt giúp hạn chế xâm thực, rung và quá nhiệt.
https://vietnhat.company/bao-gia-bom-nuoc-ly-tam-truc-dung-isg100250a-day-cao-70m.html

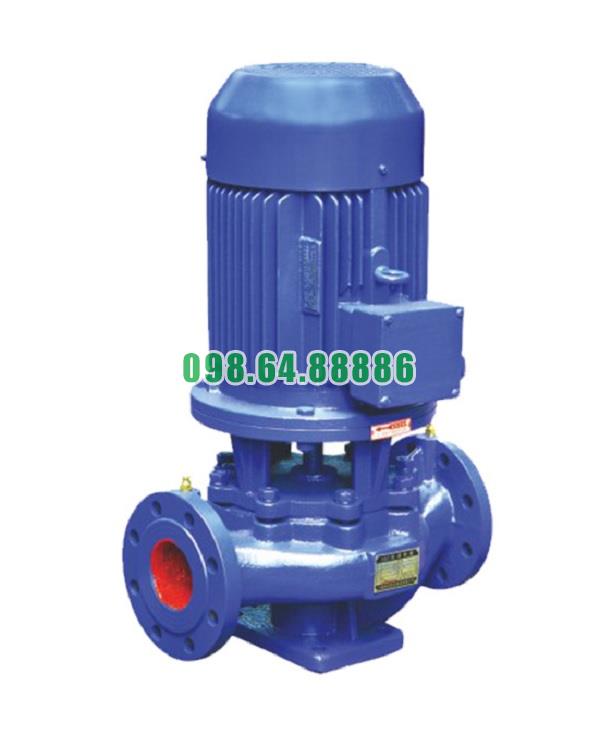

Máy bơm ly tâm, bơm trục đứng, inline ISG100-250A, IRG100-250A 30kw, 93.5m3, 70m
