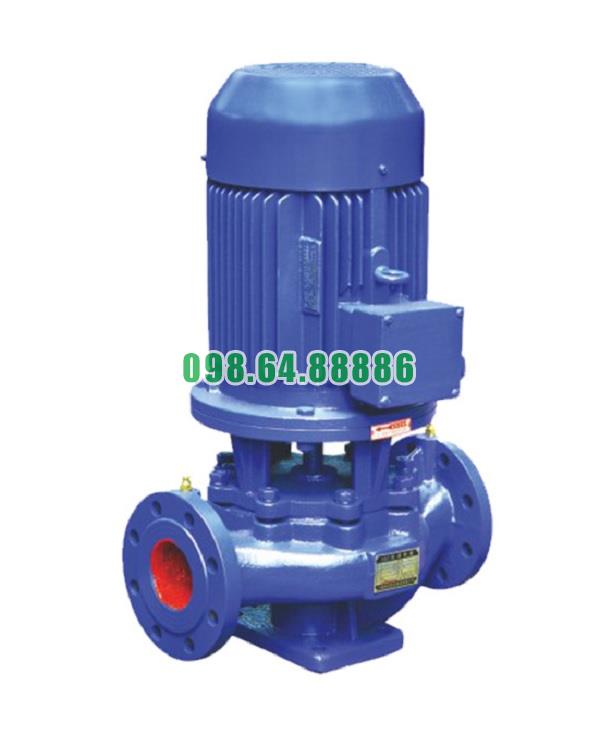

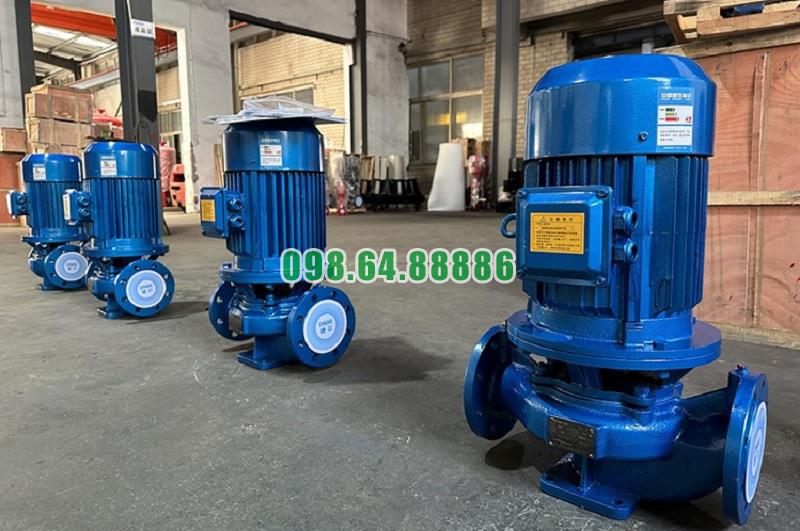

Máy bơm lắp thẳng trục đứng, inline, bơm đường ống ISG65-250A, IRG65-250A 11kw, 23.4m3, 70m

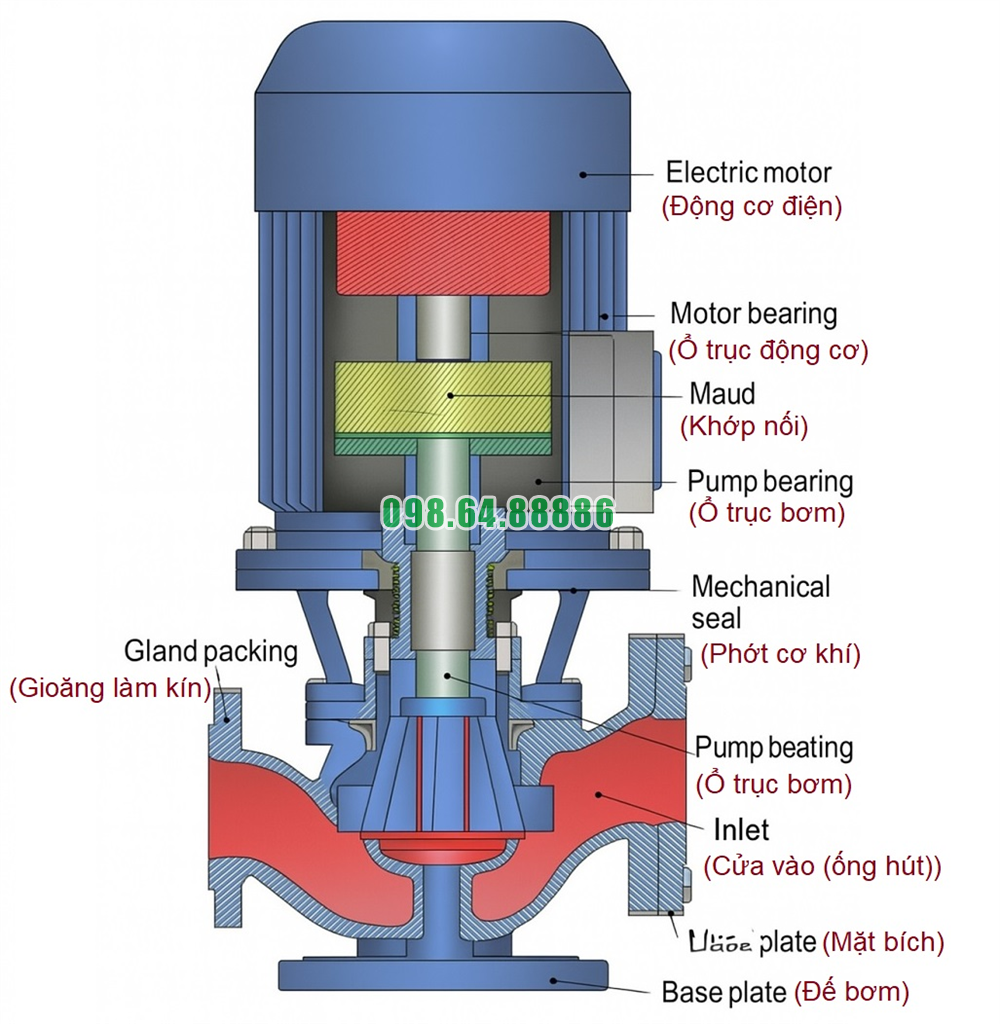

Bố trí linh kiện trong bơm lắp thẳng trục đứng model ISG65-250A, IRG65-250A

Tổng quan bố trí theo trục dọc

Model ISG65-250A và IRG65-250A được thiết kế theo kiểu trục thẳng đứng tích hợp động cơ và đầu bơm đồng tâm, các linh kiện chính được bố trí dọc từ trên xuống dưới, giúp:

• Tối ưu diện tích lắp đặt

• Dễ dàng truyền động trực tiếp không qua khớp nối

• Hạn chế mất cân bằng và rung chấn

Bố trí này rất phù hợp cho hệ thống lắp đặt đứng cố định trong trạm bơm tăng áp, bơm tuần hoàn và hệ thống cấp nước tầng cao.

Cấu trúc bố trí linh kiện chi tiết từ trên xuống

1. Động cơ điện (Electric Motor)

• Nằm ở vị trí trên cùng của cụm bơm

• Trục động cơ được nối trực tiếp với trục bơm

• Có quạt làm mát và vỏ bảo vệ chuẩn IP54/IP55

2. Nắp kết nối động cơ – bơm (Motor Bracket / Coupling Housing)

• Là bộ phận trung gian nối giữa động cơ và cụm đầu bơm

• Được gia công chính xác để giữ độ đồng trục cao

• Có chỗ gắn bạc đạn và phớt chắn dầu

3. Trục bơm (Pump Shaft)

• Xuyên suốt từ động cơ xuống đến cánh bơm

• Truyền mô-men xoắn trực tiếp từ động cơ tới cánh bơm

• Được đỡ bằng vòng bi trên và dưới, đảm bảo quay ổn định

4. Phớt cơ khí (Mechanical Seal)

• Nằm ở vị trí tiếp giáp giữa trục và thân bơm

• Làm nhiệm vụ ngăn chất lỏng rò rỉ dọc theo trục

• Được làm mát và bảo vệ bằng cấu trúc bao kín

5. Cánh bơm (Impeller)

• Lắp cố định vào phần cuối trục

• Nằm bên trong buồng xoắn (volute) của thân bơm

• Thiết kế cánh kín hoặc nửa kín, giúp tạo áp lực đẩy

6. Thân bơm (Pump Casing)

• Bao quanh cánh bơm, định hình dòng chảy

• Có hai cửa: cổng hút và cổng xả đặt đồng tâm theo phương trục đứng

• Tùy vào phiên bản, thân bơm có thể tích hợp thêm ống xả khí hoặc van xả đáy

7. Vòng bi (Bearings)

• Gắn tại hai đầu trục bơm (trên – dưới) để giữ trục ổn định khi quay

• Vị trí lắp thường nằm trong hộp giá đỡ hoặc gối trục

8. Gioăng làm kín (Gaskets)

• Lắp tại các mối ghép giữa các bộ phận như thân bơm – mặt bích – nắp máy

• Đảm bảo kín nước, không rò rỉ, chịu được áp và nhiệt

9. Đế bơm (Pump Baseplate)

• Nằm dưới cùng cụm bơm

• Gắn trực tiếp xuống sàn hoặc khung đỡ qua các lỗ bu lông tiêu chuẩn

• Giúp cố định toàn bộ tổ hợp bơm – động cơ

Hiệu quả kinh tế của bơm lắp thẳng trục đứng model ISG65-250A, IRG65-250A

Tiết kiệm chi phí đầu tư ban đầu

Thiết kế tích hợp

• Bơm ISG65-250A và IRG65-250A có cấu tạo đồng trục giữa động cơ và bơm, giúp loại bỏ nhu cầu sử dụng khớp nối, gối trục trung gian hoặc khung đế phức tạp như ở các dòng bơm trục rời.

• Việc này giúp giảm chi phí mua linh kiện phụ trợ, rút ngắn thời gian lắp đặt và đơn giản hóa công tác thi công cơ điện.

Gọn nhẹ, ít chiếm không gian

• Với thiết kế thẳng đứng và nhỏ gọn, thiết bị có thể lắp đặt dễ dàng ở các vị trí hạn chế diện tích như tủ kỹ thuật, tầng hầm, phòng máy nhỏ.

• Nhờ đó, chủ đầu tư không cần xây dựng phòng máy rộng, tiết kiệm chi phí xây dựng và mặt bằng sử dụng.

Hiệu suất vận hành cao – tiết kiệm điện năng

Truyền động trực tiếp – tổn thất thấp

• Cấu trúc truyền động đồng trục không qua trung gian giúp hạn chế tổn thất cơ khí, chuyển đổi hiệu quả từ năng lượng điện thành động năng và áp lực dòng chảy.

• Thiết kế cánh và buồng bơm tối ưu hóa thủy lực giúp tăng hiệu suất toàn bộ hệ thống, từ đó giảm điện năng tiêu thụ đáng kể theo thời gian.

Vận hành ổn định

• Hoạt động êm ái, ít rung, không gây biến thiên tải đột ngột, giúp thiết bị không bị quá tải hay giảm hiệu năng, bảo vệ động cơ và kéo dài tuổi thọ.

• Việc này đồng nghĩa với giảm nguy cơ sự cố và tiết kiệm chi phí sửa chữa, thay thế trong tương lai.

Chi phí bảo trì thấp

Thiết kế mô-đun dễ bảo dưỡng

• Các bộ phận chính như cánh bơm, phớt cơ khí, bạc đạn đều được thiết kế dễ dàng tháo rời và thay thế riêng biệt.

• Không cần tháo toàn bộ máy khi bảo trì, giúp giảm thời gian ngừng máy và nhân công kỹ thuật, tăng năng suất sản xuất.

Tuổi thọ linh kiện cao

• Vật liệu cấu thành như gang cầu, inox 304 hoặc hợp kim đồng có khả năng chịu mài mòn và chịu nhiệt tốt.

• Phớt cơ khí chất lượng cao giúp ngăn rò rỉ và kéo dài chu kỳ bảo trì, giảm chi phí vận hành định kỳ.

Đa ứng dụng – tối ưu đầu tư

Một thiết bị, nhiều mục đích

• Bơm ISG65-250A và IRG65-250A có thể sử dụng trong cấp nước sinh hoạt, tăng áp tòa nhà, hệ thống HVAC, PCCC, tuần hoàn nước nóng, công nghiệp chế biến, v.v.

• Giúp nhà đầu tư tiết kiệm chi phí đầu tư đa thiết bị, tận dụng tối đa công suất và hiệu năng của một model duy nhất.

Khả năng hoạt động liên tục

• Máy được thiết kế cho vận hành 24/7, không cần nghỉ giữa ca hoặc làm mát gián đoạn, phù hợp với môi trường sản xuất công nghiệp liên tục.

• Nhờ đó, tăng năng suất vận hành toàn hệ thống, tối ưu giá trị đầu tư trên mỗi giờ hoạt động.

Tối ưu vòng đời thiết bị

Chi phí sở hữu thấp

• Với tuổi thọ trung bình trên 8–10 năm khi bảo trì đúng cách, máy bơm ISG/IRG giúp giảm đáng kể tổng chi phí sở hữu (TCO) so với các dòng bơm kém hiệu suất.

• Tỷ lệ hỏng hóc thấp và khả năng vận hành ổn định giúp giảm số lần thay thế thiết bị trong suốt vòng đời dự án.

Thông số kỹ thuật và kích thước bơm model ISG65-250A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-250A

Đường cong hiệu suất bơm model ISG65-250A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-250A

Phụ kiện và kích thước lắp đặt bơm model ISG65-250A

Phương thức lắp đặt bơm model ISG65-250A
