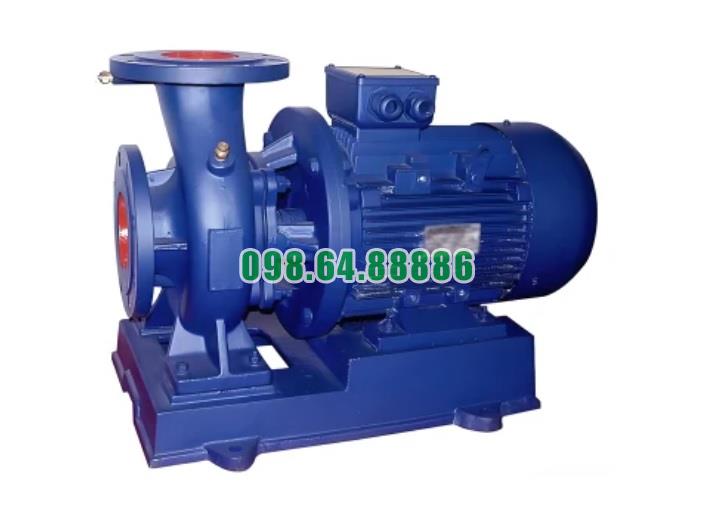

Giá bán bơm nước trục ngang SLW-ISW65-200 lưu lượng 9.03 L/s

Tải báo giá
• Mã SP
: SLW-ISW65-200
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 17.5 - 32.5 m3/h hoặc 4.86 - 9.03 L/s, đẩy cao từ 42.5 - 52.7m, năng xuất 49 - 60%, động cơ 7.5 kw, tốc độ quay 2900 r/min, độ hút sâu 2.5m, khối lượng 110 kg
Đang xử lý...


Thông tin sản phẩm

Bơm nước trục ngang SLW-ISW65-200 lưu lượng 9.03 L/s gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác

Bơm nước trục ngang SLW-ISW65-200 với lưu lượng 9.03 L/s bao gồm các bộ phận chính sau:

1. Thân máy (Pump Casing):

  • Chức năng: Thân máy đóng vai trò là khung chịu lực chính của bơm, chứa và dẫn hướng dòng nước từ đầu vào đến đầu ra. Thân máy thường được làm từ gang hoặc thép không gỉ để đảm bảo độ bền cao và khả năng chống ăn mòn tốt.
  • Thiết kế: Được thiết kế để chịu được áp lực cao, thân máy cũng có các cổng kết nối với đường ống đầu vào và đầu ra, giúp dễ dàng lắp đặt vào hệ thống.

2. Cánh quạt (Impeller):

  • Chức năng: Cánh quạt là bộ phận tạo ra lực ly tâm để đẩy nước từ trung tâm cánh quạt ra ngoài. Đây là bộ phận quan trọng nhất trong quá trình bơm nước.
  • Vật liệu: Thường được làm từ gang hoặc thép không gỉ, cánh quạt được thiết kế để tối ưu hóa lưu lượng và áp suất nước, đồng thời giảm thiểu tổn thất năng lượng.

3. Vỏ (Volute):

  • Chức năng: Vỏ là bộ phận bao quanh cánh quạt, có dạng xoắn ốc để hướng dòng nước từ cánh quạt ra ngoài ống xả. Vỏ giúp chuyển đổi năng lượng từ cánh quạt thành áp lực để đẩy nước ra ngoài.
  • Thiết kế: Vỏ được thiết kế để giảm thiểu tổn thất áp lực và đảm bảo dòng chảy ổn định, hiệu quả.

4. Phốt cơ khí (Mechanical Seal):

  • Chức năng: Phốt cơ khí có nhiệm vụ ngăn chặn sự rò rỉ nước tại vị trí trục bơm xuyên qua thân máy, đảm bảo hiệu quả hoạt động và tránh làm hư hại các bộ phận khác.
  • Vật liệu: Phốt cơ khí thường được làm từ các vật liệu chịu mài mòn và chống ăn mòn như carbon, gốm hoặc cao su chịu dầu, giúp bảo vệ bơm trong môi trường làm việc khắc nghiệt.

5. Trục bơm (Pump Shaft):

  • Chức năng: Trục bơm là bộ phận kết nối và truyền động lực từ động cơ đến cánh quạt, giúp cánh quạt quay và tạo ra lực ly tâm.
  • Vật liệu: Trục bơm thường được làm từ thép hợp kim hoặc thép không gỉ để đảm bảo độ cứng, độ bền và khả năng chống mài mòn.

6. Vòng bi (Bearings):

  • Chức năng: Vòng bi giúp trục bơm quay mượt mà, giảm ma sát và ngăn ngừa mài mòn. Vòng bi đảm bảo trục bơm được giữ ổn định trong suốt quá trình hoạt động.
  • Bôi trơn: Vòng bi thường được bôi trơn bằng dầu hoặc mỡ để kéo dài tuổi thọ và duy trì hiệu suất.

7. Động cơ (Electric Motor):

  • Chức năng: Động cơ cung cấp năng lượng để quay trục bơm và cánh quạt. Động cơ 7.5 kW phù hợp với yêu cầu vận hành của bơm, đảm bảo cung cấp đủ công suất để đạt lưu lượng 9.03 L/s.
  • Hệ thống làm mát: Động cơ thường được trang bị hệ thống làm mát để ngăn ngừa quá nhiệt trong quá trình hoạt động liên tục.

8. Đế bơm (Pump Base):

  • Chức năng: Đế bơm là bộ phận giúp giữ cố định toàn bộ bơm và động cơ, giảm thiểu rung lắc và bảo vệ các bộ phận khỏi hư hỏng do dao động. Đế bơm được thiết kế chắc chắn để hỗ trợ trọng lượng và đảm bảo ổn định trong quá trình vận hành.

9. Mặt bích (Flanges):

  • Chức năng: Mặt bích là các cổng kết nối được gắn vào thân máy để nối bơm với hệ thống đường ống. Chúng đảm bảo kết nối chắc chắn, kín khít và không bị rò rỉ.

Bơm nước trục ngang SLW-ISW65-200 với lưu lượng 9.03 L/s là một hệ thống hoàn chỉnh với các bộ phận được thiết kế và lắp ráp để đảm bảo hiệu suất cao, độ bền bỉ và sự ổn định trong quá trình vận hành. Các thành phần như thân máy, cánh quạt, vỏ, phốt cơ khí, trục bơm và động cơ đều được chế tạo từ các vật liệu chất lượng cao, giúp bơm hoạt động hiệu quả trong nhiều ứng dụng khác nhau

Tiêu chuẩn chất lượng của bơm nước trục ngang SLW-ISW65-200 lưu lượng 9.03 L/s

Bơm nước trục ngang SLW-ISW65-200 với lưu lượng 9.03 L/s cần tuân thủ một số tiêu chuẩn chất lượng quan trọng để đảm bảo hiệu suất và an toàn trong quá trình vận hành. Dưới đây là các tiêu chuẩn chất lượng cơ bản mà bơm này thường phải đáp ứng:

  1. Tiêu chuẩn ISO 9001:

    • Bơm SLW-ISW65-200 nên được sản xuất theo hệ thống quản lý chất lượng ISO 9001, đảm bảo rằng quy trình sản xuất được kiểm soát chặt chẽ và sản phẩm đạt chất lượng cao. ISO 9001 cung cấp khung công tác để quản lý chất lượng, bao gồm việc duy trì hồ sơ, kiểm tra và thử nghiệm các sản phẩm.
  2. Tiêu chuẩn ISO 5199 và ISO 2858:

    • Tiêu chuẩn ISO 5199 quy định các yêu cầu về thiết kế, tính năng cơ học, và khả năng chống chịu của bơm ly tâm trong các ứng dụng công nghiệp. ISO 2858 liên quan đến các kích thước chính của bơm ly tâm trục ngang, bao gồm các yêu cầu về kích thước mặt bích, khoảng cách giữa các điểm nối, và khả năng hoán đổi.
  3. Tiêu chuẩn chống cháy nổ (ATEX Certification):

    • Đối với các ứng dụng trong môi trường có nguy cơ cháy nổ, bơm SLW-ISW65-200 cần tuân thủ các tiêu chuẩn chống cháy nổ như ATEX (Directive 2014/34/EU). Chứng nhận ATEX đảm bảo rằng bơm có thể hoạt động an toàn trong môi trường có khí dễ cháy hoặc bụi dễ cháy mà không gây ra nguồn đánh lửa.
  4. Tiêu chuẩn về vật liệu chế tạo:

    • Vật liệu chế tạo bơm cần tuân thủ các tiêu chuẩn như ASTM hoặc DIN, đảm bảo rằng các vật liệu sử dụng có độ bền cao, khả năng chống ăn mòn tốt, và chịu được các điều kiện vận hành khắc nghiệt. Vật liệu thường được sử dụng bao gồm thép không gỉ, gang, và hợp kim chịu ăn mòn.
  5. Tiêu chuẩn kiểm tra và thử nghiệm:

    • Trước khi xuất xưởng, bơm SLW-ISW65-200 cần được kiểm tra và thử nghiệm theo các tiêu chuẩn quốc tế như API 610 (dành cho bơm ly tâm trong ngành dầu khí) hoặc các tiêu chuẩn của nhà sản xuất, để đảm bảo rằng bơm hoạt động đúng công suất, lưu lượng và đáp ứng các yêu cầu kỹ thuật đề ra.
  6. Tiêu chuẩn về hiệu suất năng lượng:

    • Để đảm bảo hiệu quả sử dụng năng lượng, bơm này cần tuân thủ các tiêu chuẩn hiệu suất năng lượng như EU MEPS hoặc các tiêu chuẩn tương đương. Điều này giúp tối ưu hóa hiệu suất vận hành và giảm thiểu tiêu thụ năng lượng.
  7. Tiêu chuẩn về an toàn và bảo vệ môi trường:

    • Bơm cần tuân thủ các tiêu chuẩn về an toàn và bảo vệ môi trường, đảm bảo rằng bơm không phát tán các chất gây ô nhiễm ra môi trường và hoạt động an toàn cho người sử dụng.

Các tiêu chuẩn chất lượng này đảm bảo rằng bơm SLW-ISW65-200 không chỉ hoạt động hiệu quả mà còn đáp ứng được các yêu cầu nghiêm ngặt về an toàn và bảo vệ môi trường, mang lại giá trị tối ưu cho người sử dụng trong các ứng dụng công nghiệp.

Điều kiện làm việc bơm nước trục ngang SLW-ISW65-200 lưu lượng 9.03 L/s


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

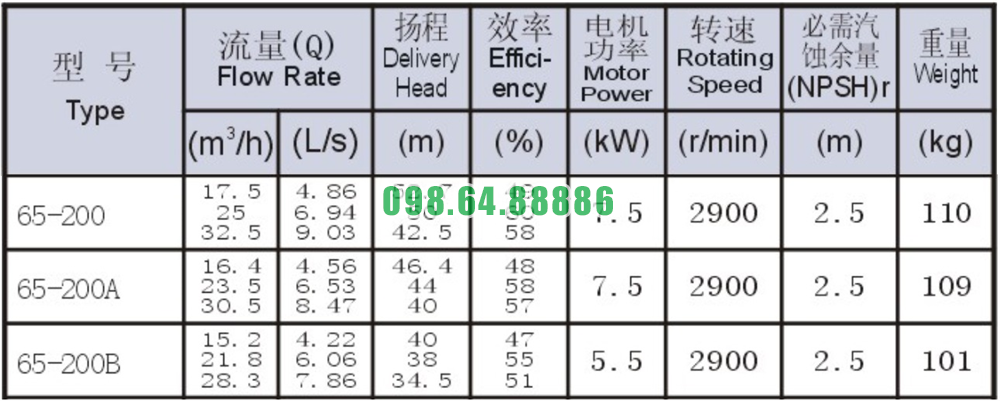

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW65-200 lưu lượng 9.03 L/s

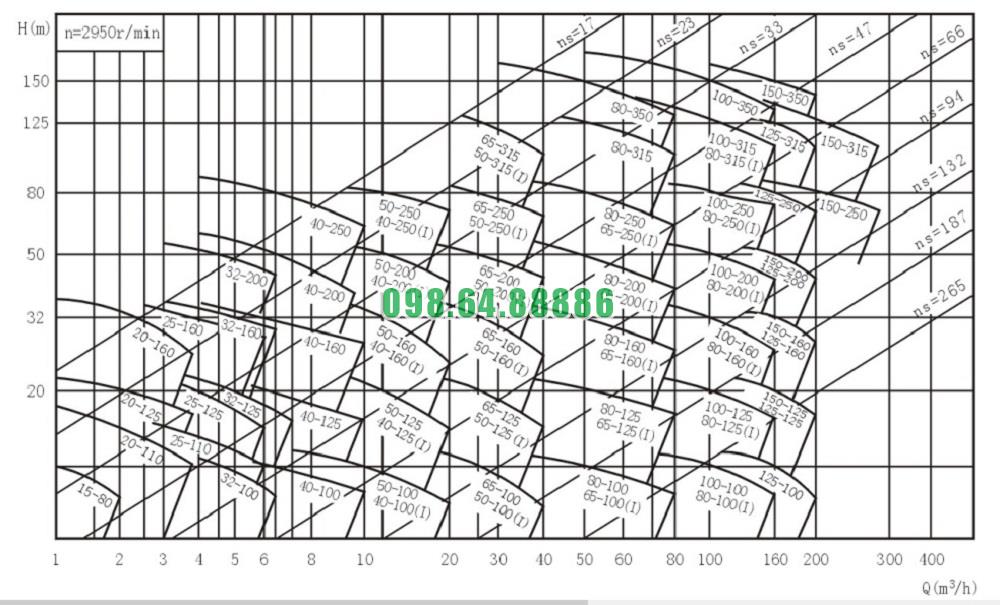

Đường cong hiệu suất bơm nước trục ngang SLW-ISW65-200 lưu lượng 9.03 L/s

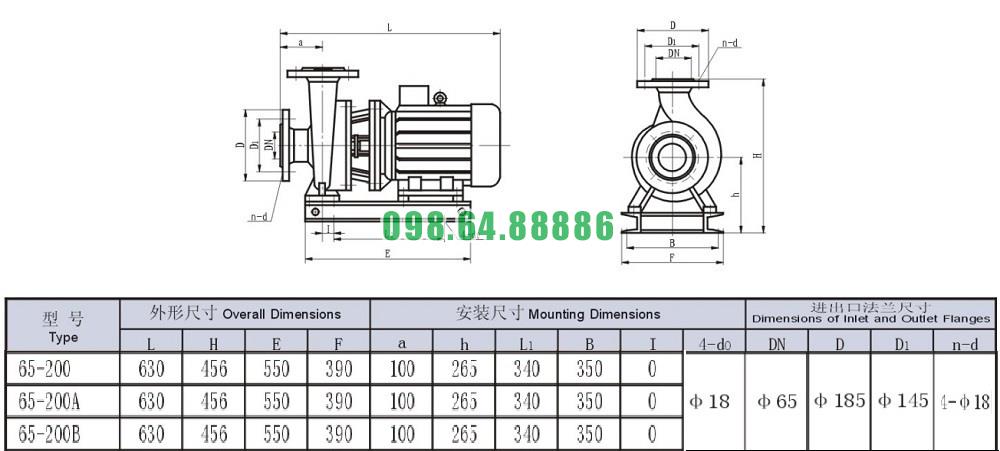

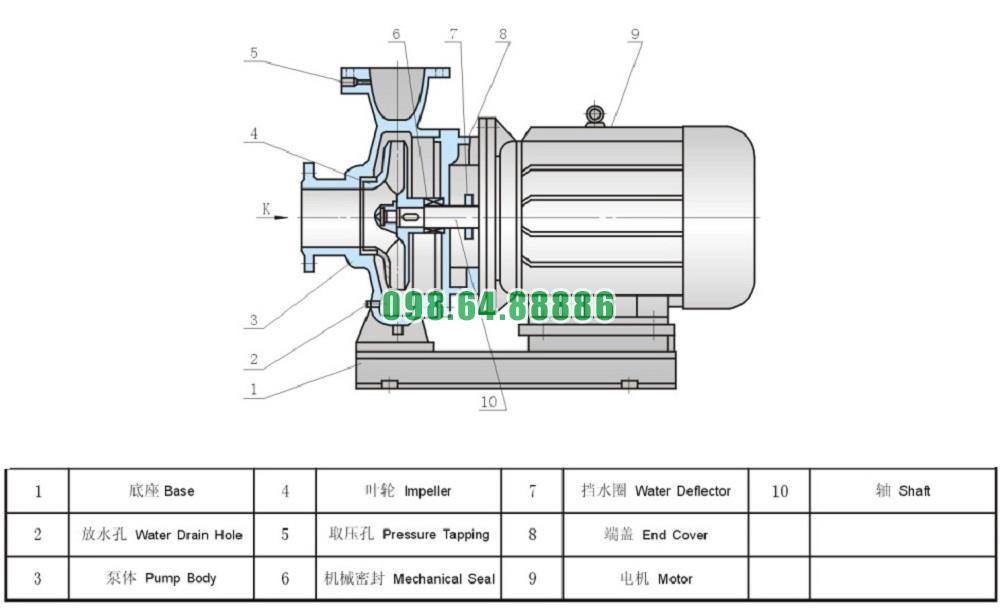

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW65-200 lưu lượng 9.03 L/s
