Bơm nước trục ngang SLW100- ISW100-160-I gồm phốt trục, phốt quay và vòng đệm cố định làm bằng hợp kim cứng
Bơm nước trục ngang SLW100-ISW100-160-I là dòng bơm công nghiệp được thiết kế chắc chắn và sử dụng các vật liệu chất lượng cao để đảm bảo độ bền và hiệu suất tối ưu. Đối với các thành phần liên quan đến phốt trục, cụ thể bao gồm phốt quay, phốt cố định, và vòng đệm, chi tiết như sau:
1. Phốt trục (Mechanical Seal):
Phốt trục trong bơm này là bộ phận quan trọng giúp ngăn chặn sự rò rỉ chất lỏng từ khoang bơm ra bên ngoài, đảm bảo an toàn khi vận hành. Đặc điểm của phốt trục bao gồm:
- Loại phốt: Phốt cơ khí (Mechanical Seal).
- Vật liệu: Được làm từ hợp kim cứng (Tungsten Carbide hoặc Silicon Carbide), có khả năng chịu mài mòn và nhiệt độ cao.
- Cơ chế hoạt động: Phốt trục hoạt động nhờ lực ép giữa bề mặt phốt quay và phốt cố định, tạo ra một lớp màng siêu mỏng để giảm ma sát và làm kín.
2. Phốt quay (Rotary Seal):
Phốt quay là phần di động trong hệ thống phốt trục, di chuyển cùng với trục bơm. Đặc điểm nổi bật:
- Vật liệu: Hợp kim cứng như Tungsten Carbide hoặc Silicon Carbide, có độ bền cao và chống mài mòn tốt.
- Ứng dụng: Làm kín bề mặt tiếp xúc, chịu áp lực và ma sát trực tiếp từ chất lỏng trong quá trình vận hành.
3. Phốt cố định (Stationary Seal):
Phốt cố định là phần tĩnh, được gắn chặt vào thân bơm để tạo mặt phẳng ma sát với phốt quay. Đặc điểm chính:
- Vật liệu: Giống phốt quay, thường sử dụng hợp kim cứng để đảm bảo độ bền.
- Vai trò: Giữ chặt và chống rò rỉ, đồng thời giảm hao mòn của bơm trong điều kiện làm việc khắc nghiệt.
4. Vòng đệm (Gasket/Seal Ring):
Vòng đệm cố định giúp tăng cường độ kín và bảo vệ các bộ phận bên trong bơm:
- Chất liệu: Cao su tổng hợp chịu nhiệt (NBR, EPDM) hoặc PTFE, tùy thuộc vào môi trường làm việc.
- Ứng dụng: Đảm bảo độ kín khít giữa các bề mặt, giảm thiểu rung động và ma sát không mong muốn.
Lợi ích khi sử dụng vật liệu hợp kim cứng:
- Chịu mài mòn tốt: Đặc biệt phù hợp với bơm hoạt động trong môi trường có cát, hạt rắn, hoặc chất ăn mòn.
- Khả năng chịu nhiệt: Đảm bảo hoạt động ổn định ngay cả trong điều kiện nhiệt độ cao.
- Tuổi thọ cao: Giảm tần suất bảo dưỡng và thay thế, tiết kiệm chi phí vận hành
Bơm nước trục ngang SLW100- ISW100-160-I ứng dụng trong nhiều lĩnh vực công nghiếp sản xuất
Bơm nước trục ngang SLW100-ISW100-160-I là một loại bơm công nghiệp đa năng được sử dụng rộng rãi trong nhiều lĩnh vực sản xuất và công nghiệp. Dưới đây là một số ứng dụng chính của dòng bơm này:
1. Công nghiệp cấp nước và xử lý nước
- Cấp nước sinh hoạt: Bơm được sử dụng để cung cấp nước sạch cho các khu dân cư, nhà máy và các cơ sở sản xuất.
- Xử lý nước thải: Ứng dụng trong các hệ thống xử lý nước thải để bơm nước đã qua xử lý hoặc chưa xử lý.
- Hệ thống lọc nước: Sử dụng để bơm nước qua các hệ thống lọc công nghiệp.
2. Công nghiệp hóa chất và hóa dầu
- Chuyển hóa chất lỏng: Dùng để bơm các chất lỏng không ăn mòn hoặc có tính ăn mòn nhẹ trong ngành hóa chất.
- Dẫn truyền dung dịch: Thích hợp cho việc bơm các dung dịch lỏng như axit loãng, kiềm, hoặc các chất hòa tan trong ngành hóa chất.
3. Hệ thống làm mát và sưởi
- Hệ thống làm mát: Dùng để bơm nước trong các hệ thống làm mát của nhà máy công nghiệp, như hệ thống tuần hoàn nước trong các máy phát điện.
- Hệ thống sưởi ấm: Bơm nước nóng trong các nhà máy hoặc khu vực sử dụng hệ thống sưởi.
4. Ngành công nghiệp thực phẩm và đồ uống
- Chuyển tải nước sạch: Đáp ứng tiêu chuẩn an toàn để bơm nước sạch trong ngành thực phẩm và đồ uống.
- Vệ sinh thiết bị: Dùng để cấp nước phục vụ công việc vệ sinh thiết bị và máy móc.
5. Công nghiệp dệt may
- Cấp nước trong sản xuất: Bơm nước sạch hoặc nước tuần hoàn trong các quy trình nhuộm, giặt, và xử lý vải.
- Làm mát thiết bị: Ứng dụng trong việc làm mát các thiết bị dệt may hoạt động liên tục.
6. Công nghiệp xây dựng
- Cung cấp nước trong các dự án xây dựng: Bơm nước cho các công trình, khu công nghiệp, và các dự án xây dựng lớn.
- Xử lý nước thải tại công trường: Ứng dụng trong việc xử lý nước thải hoặc bùn lỏng tại các công trường xây dựng.
7. Nông nghiệp và thủy lợi
- Tưới tiêu nông nghiệp: Bơm nước tưới tiêu trong các hệ thống thủy lợi.
- Hệ thống thủy canh: Sử dụng trong các hệ thống trồng cây bằng phương pháp thủy canh hiện đại.
8. Công nghiệp năng lượng
- Hệ thống tuần hoàn nước trong nhà máy điện: Bơm nước làm mát trong các nhà máy điện hoặc các hệ thống sản xuất năng lượng khác
Điều kiện làm việc bơm nước trục ngang SLW100- ISW100-160-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

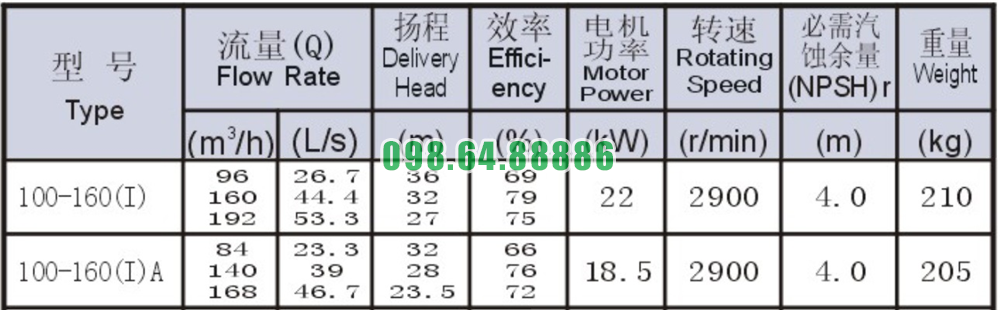

Bảng thông số kỹ thuật bơm nước trục ngang SLW100- ISW100-160-I

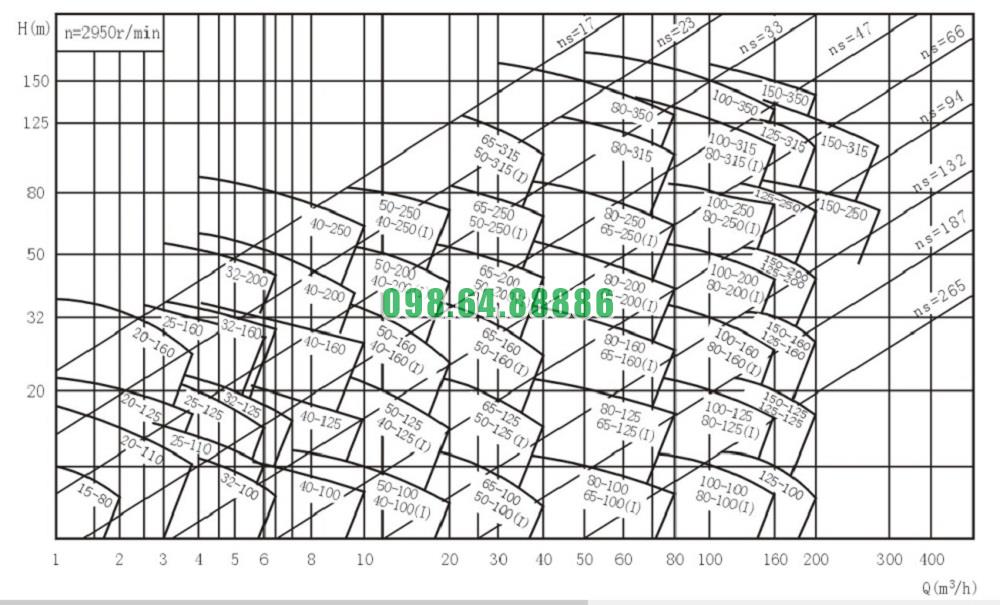

Đường cong hiệu suất bơm nước trục ngang SLW100- ISW100-160-I

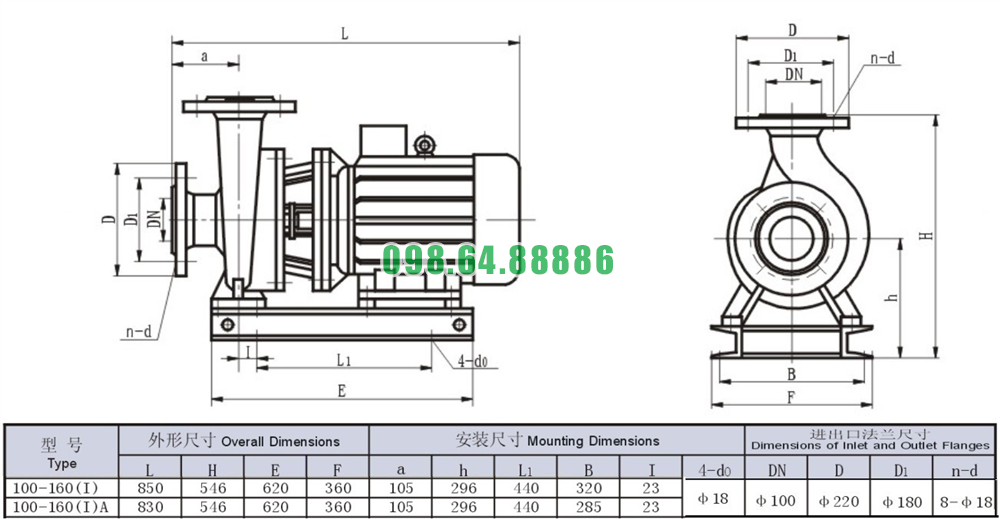

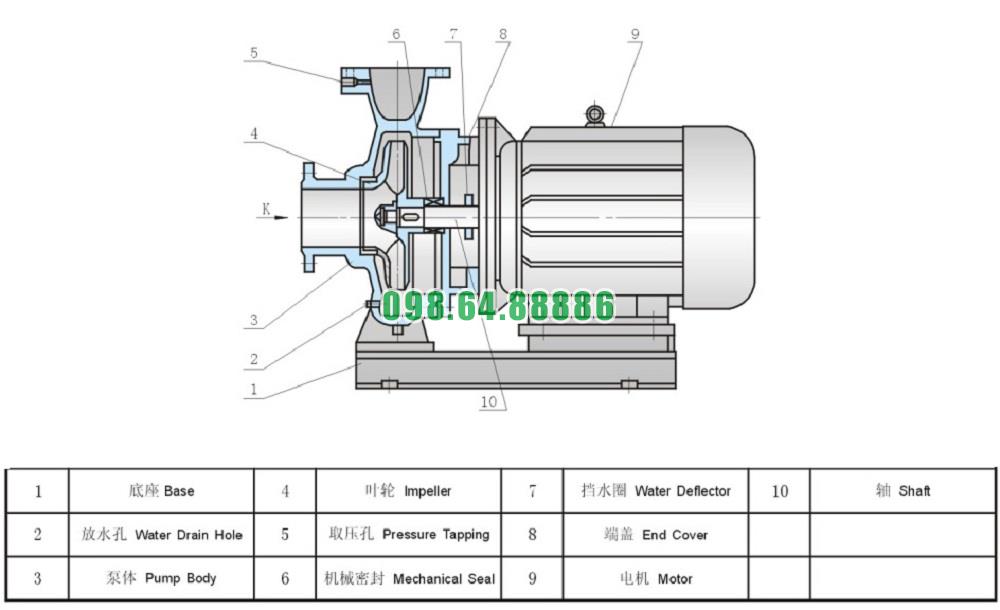

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100- ISW100-160-I
