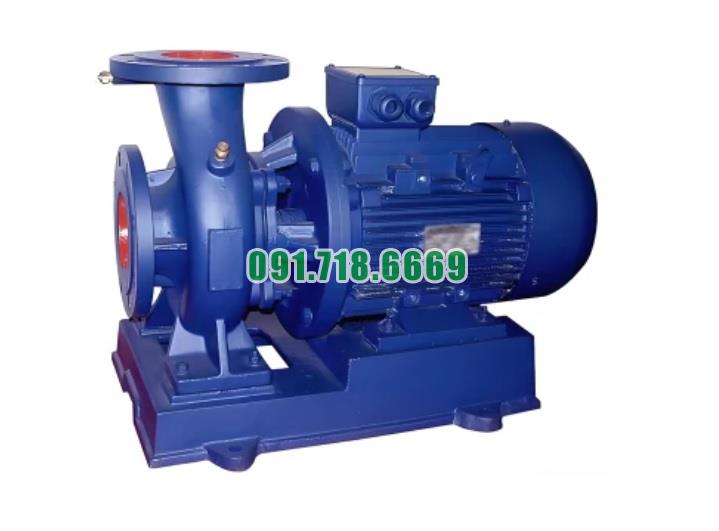

Cấu tạo và nguyên lý hoạt động của bơm li tâm trục ngang model ISW32-200 công suất 1.53 L/s
Bơm li tâm trục ngang model ISW32-200 là một loại bơm thường được sử dụng trong các ứng dụng công nghiệp và dân dụng để bơm nước với công suất nhất định. Dưới đây là cấu tạo và nguyên lý hoạt động cơ bản của bơm này:

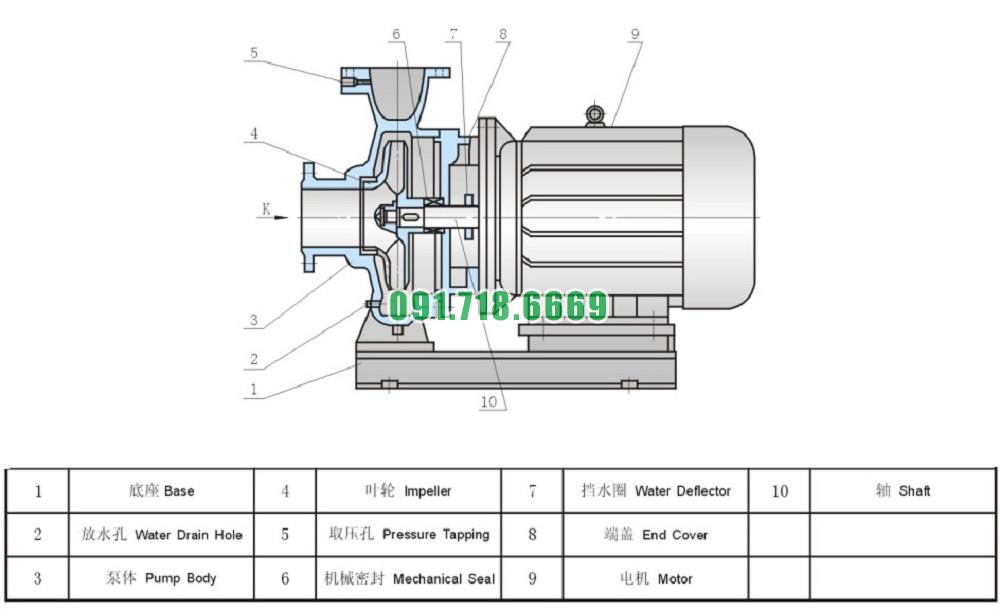

Cấu tạo cơ bản:
- Vỏ bơm (Casing): Là phần bên ngoài của bơm, có nhiệm vụ bảo vệ và chứa các bộ phận bên trong.
- Cánh bơm (Impeller): Là bộ phận quay của bơm, có thiết kế đặc biệt để tạo ra lực ly tâm khi quay, đẩy nước đi.
- Trục bơm (Shaft): Là trục kết nối cánh bơm với động cơ để truyền động quay.
- Động cơ (Motor): Cung cấp năng lượng cần thiết để quay cánh bơm.
- Hộp số (Gearbox): Có thể có hoặc không, dùng để điều chỉnh tốc độ quay của cánh bơm.
Nguyên lý hoạt động:
- Hút nước: Khi bơm hoạt động, cánh bơm quay và tạo ra lực ly tâm. Lực ly tâm này đẩy nước từ bên trong vỏ bơm ra ngoài qua cánh bơm.
- Tạo áp suất: Lực ly tâm từ cánh bơm tạo ra áp suất cao hơn ở phần đầu ra so với phần hút nước. Điều này khiến nước được đẩy từ phần hút qua ống ra ngoài.
- Lưu lượng: Lưu lượng của bơm (1.53 L/s trong trường hợp này) phụ thuộc vào tốc độ quay của cánh bơm và kích thước của cánh bơm.
Đây là một số thông tin cơ bản về cấu tạo và nguyên lý hoạt động của bơm li tâm trục ngang model ISW32-200.
Bơm li tâm trục ngang model ISW32-200 công suất 1.53 L/s đạt tiêu chuẩn ISO2858
Bơm li tâm trục ngang model ISW32-200 với công suất 1.53 L/s được thiết kế để đáp ứng tiêu chuẩn ISO2858. Đây là một tiêu chuẩn quốc tế quan trọng đối với các bơm li tâm trục ngang, đảm bảo chất lượng và hiệu suất của sản phẩm. Các đặc điểm chính của bơm này để đạt tiêu chuẩn ISO2858 bao gồm:
Thiết kế: Bơm phải có thiết kế tiêu chuẩn với các kích thước và chi tiết cụ thể theo tiêu chuẩn ISO2858.
Vật liệu chế tạo: Sử dụng các vật liệu chế tạo phù hợp với yêu cầu của tiêu chuẩn, đảm bảo độ bền và tuổi thọ của bơm trong các điều kiện vận hành khác nhau.
Hiệu suất: Bơm phải có hiệu suất đáp ứng yêu cầu tiêu chuẩn ISO2858 về hiệu quả vận hành, bao gồm cả hiệu suất năng lượng và hiệu suất thể tích.
Các yêu cầu khác: Điều kiện vận hành, cách nhiệt và cách điện, an toàn vận hành, và các yêu cầu về độ bền cũng phải tuân thủ theo tiêu chuẩn.
Tiêu chuẩn ISO2858 giúp đảm bảo rằng các bơm này được sản xuất và vận hành một cách đồng nhất và đáp ứng các tiêu chuẩn chất lượng quốc tế.
Điều kiện làm việc bơm li tâm trục ngang model ISW32-200 công suất 1.53 L/s
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

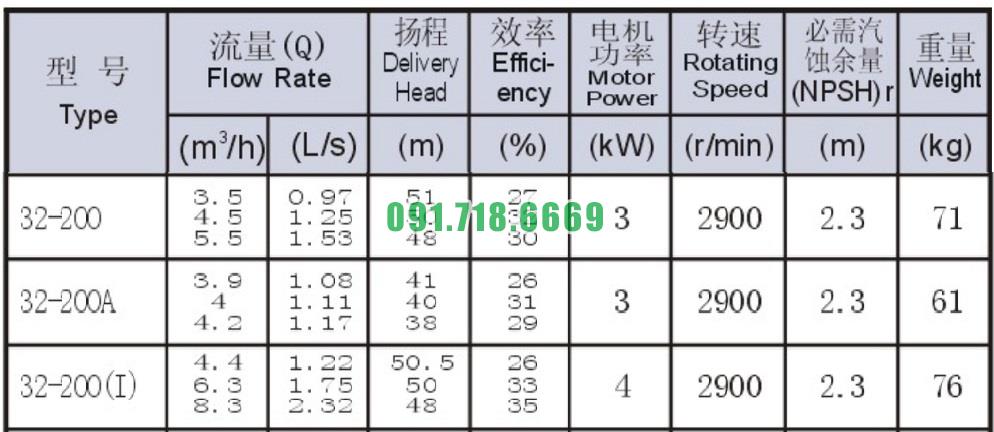

Bảng thông số kỹ thuật bơm li tâm trục ngang model ISW32-200 công suất 1.53 L/s

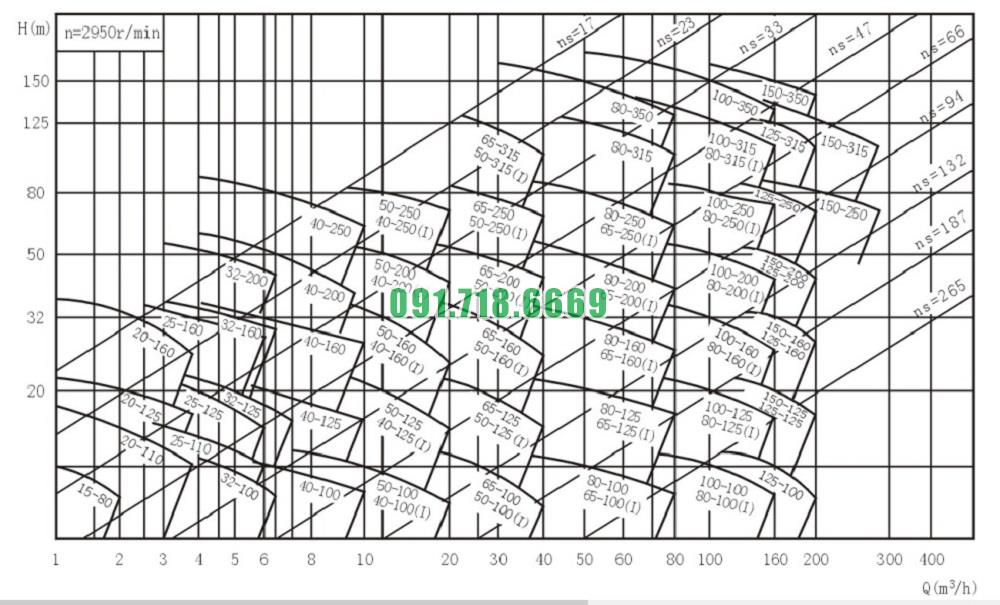

Đường cong hiệu suất bơm li tâm trục ngang model ISW32-200 công suất 1.53 L/s

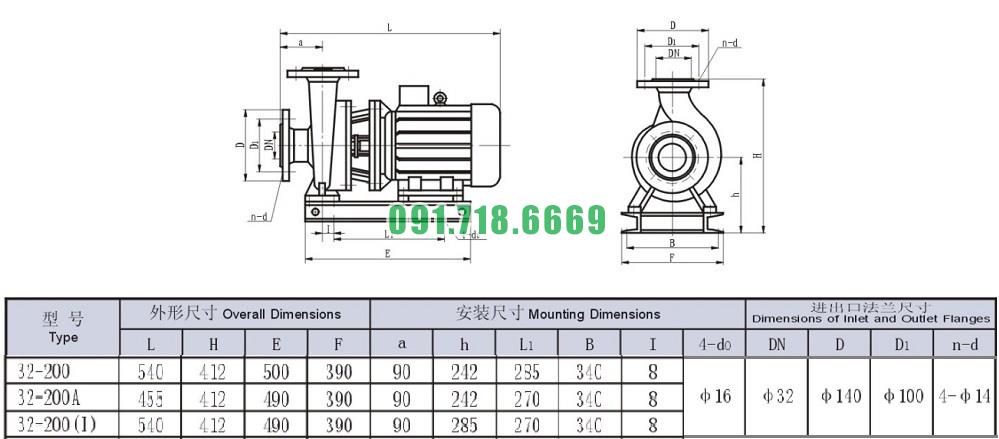

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang model ISW32-200 công suất 1.53 L/s
