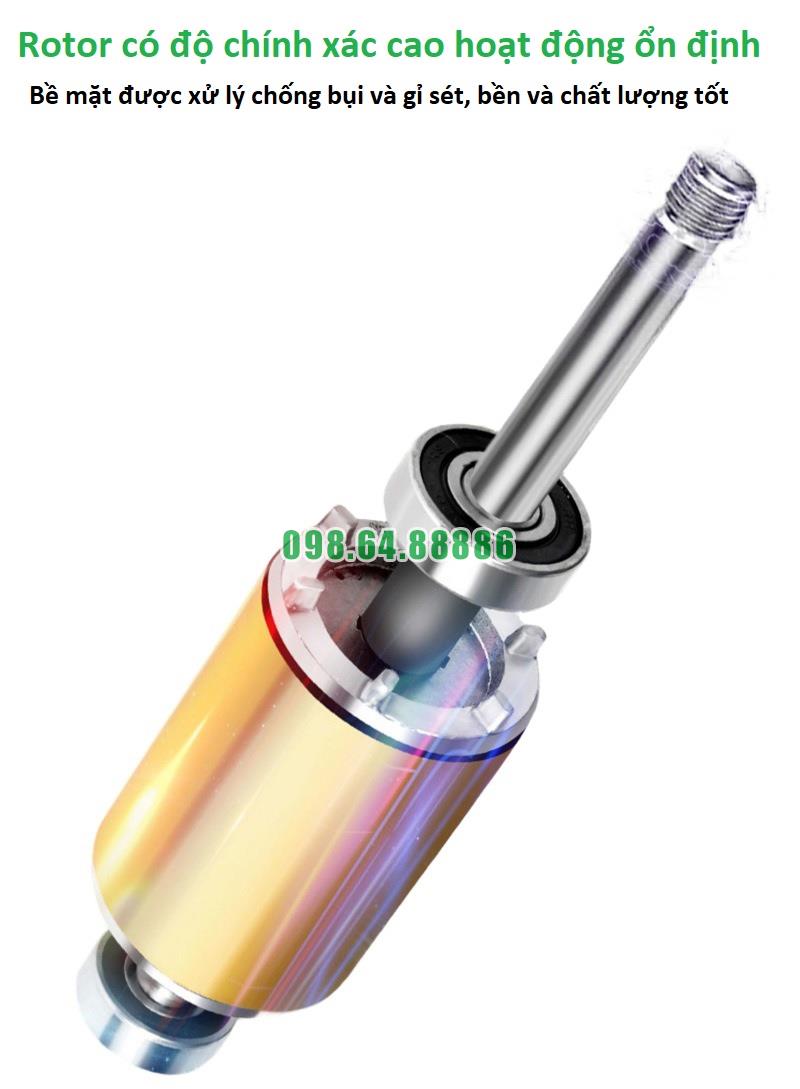

Trục bơm là bộ phận cơ khí truyền động quay trực tiếp từ động cơ đến cánh bơm, giúp cánh bơm quay và tạo lực đẩy cho chất lỏng. Trục là xương sống của toàn bộ cụm quay, giữ cho hoạt động của bơm diễn ra ổn định, đồng tâm và hiệu quả.
Trục bơm của model ISG65-160 và IRG65-160 thường được chế tạo từ:
Thép hợp kim C45 (carbon steel): độ cứng cao, dễ gia công, chịu được lực xoắn và uốn trong điều kiện vận hành thông thường
Thép không gỉ SUS304 hoặc SUS316: dùng cho các ứng dụng đặc biệt như nước có tính ăn mòn, hóa chất nhẹ, nước nóng hoặc môi trường yêu cầu độ bền cao và không nhiễm từ
Việc lựa chọn vật liệu trục phụ thuộc vào loại chất lỏng bơm, nhiệt độ làm việc và yêu cầu vệ sinh an toàn của hệ thống.
Dạng trục tròn đặc, có đường kính tương ứng với công suất thiết kế
Hai đầu trục được gia công ren, then, hoặc mặt bích gắn cánh bơm và khớp nối động cơ
Bề mặt trục được mài chính xác cao nhằm đảm bảo độ đồng tâm và độ nhẵn, giúp giảm mài mòn tại các vị trí lắp vòng bi và phớt cơ khí
Cánh bơm được gắn trực tiếp lên trục thông qua chốt chẻ, bulông hoặc ổ then
Phớt cơ khí bao quanh trục tại điểm tiếp giáp giữa khoang bơm và động cơ, giúp chống rò rỉ

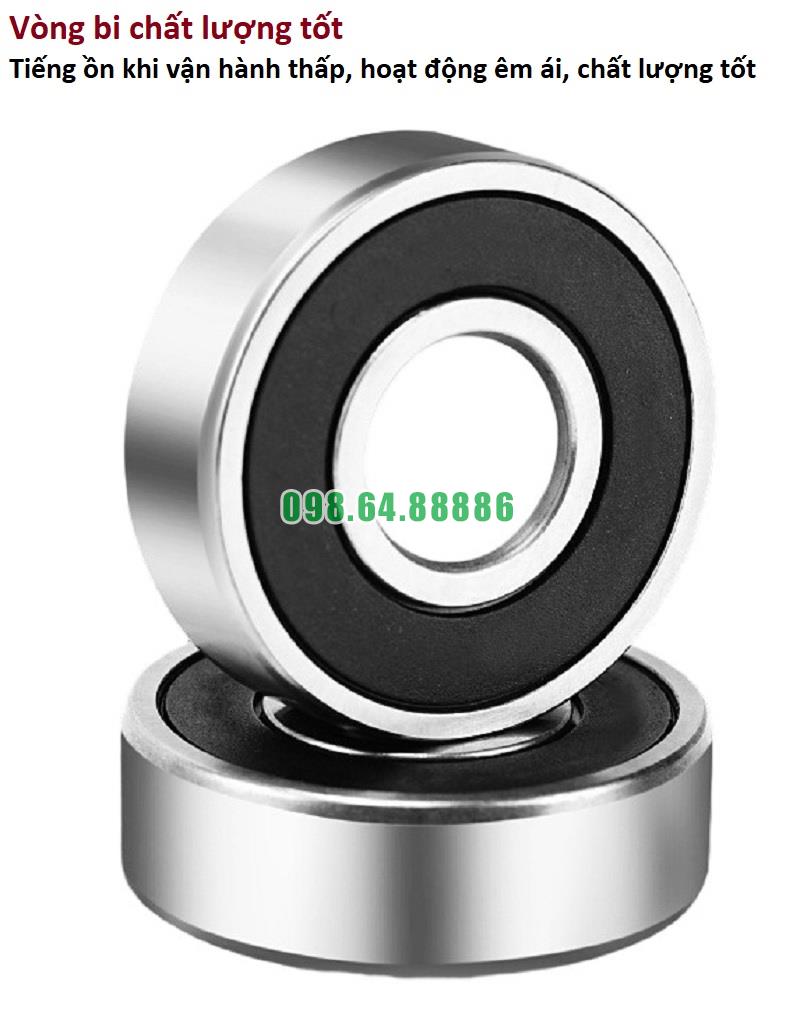

Vòng bi được lắp tại hai đầu trục, giữ cho trục cân bằng và quay trơn

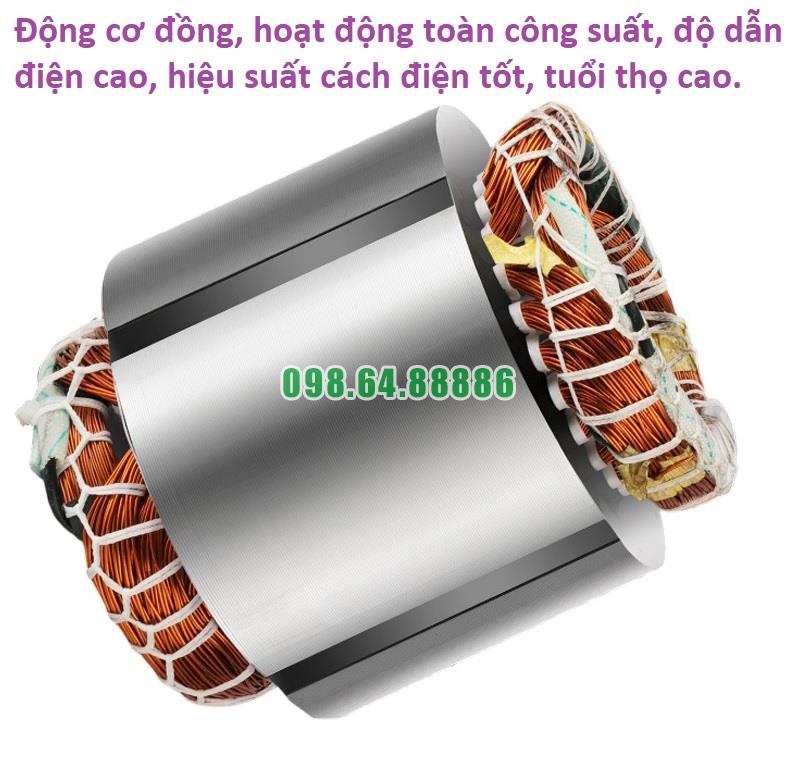

Động cơ được liên kết với trục qua khớp nối trục thẳng (direct coupling), truyền mô-men xoắn hiệu quả
Trục bơm được thiết kế để chịu:
Tải trọng xoắn lớn từ động cơ truyền qua
Tải trọng hướng trục và hướng kính do áp suất chất lỏng tác động lên cánh bơm
Tải lặp trong quá trình khởi động và dừng máy liên tục
Tất cả các yếu tố này đòi hỏi trục có độ cứng tốt, không bị biến dạng, không lệch tâm, và có khả năng làm việc liên tục trong thời gian dài.
Trục được gia công tiện – mài – đánh bóng theo tiêu chuẩn kỹ thuật nghiêm ngặt
Bề mặt có thể được xử lý nhiệt hoặc mạ crom để tăng độ cứng, giảm mài mòn
Các mặt tiếp xúc với phớt được làm nhẵn bóng, tránh rò rỉ và hao mòn phớt

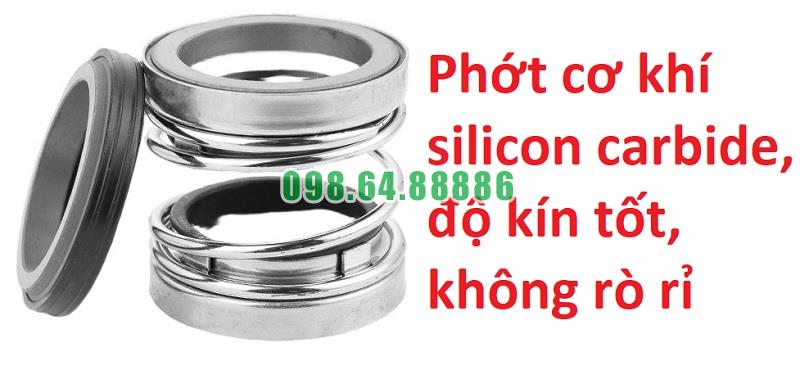

Phớt cơ khí là thiết bị làm kín trục quay quan trọng trong bơm ly tâm, đặc biệt tại điểm nối giữa buồng bơm và trục quay. Đối với bơm hút xả đặt nằm thẳng model ISG65-160 và IRG65-160, phớt cơ khí giúp ngăn rò rỉ chất lỏng, giữ áp suất ổn định và bảo vệ động cơ khỏi hơi ẩm và hóa chất ăn mòn.
Phớt cơ khí được lắp tại khoang làm kín (sealing chamber) ngay sau cánh bơm và trước động cơ. Nó tiếp xúc trực tiếp với trục bơm, làm nhiệm vụ ngăn chất lỏng không đi theo trục ra ngoài trong khi vẫn cho phép trục quay tự do.
Phớt cơ khí trong bơm ISG65-160 và IRG65-160 là loại phớt đơn (single-end mechanical seal), có cấu trúc gồm các thành phần chính sau:
Vị trí: Cố định trong thân bơm.
Vật liệu: Ceramic, Carbon graphite hoặc Silicon Carbide.
Chức năng: Là bề mặt tiếp xúc không chuyển động, làm việc cùng vòng trượt quay để tạo mặt làm kín chính.
Vị trí: Gắn cố định trên trục bơm và quay cùng trục.
Vật liệu: Graphite, Tungsten Carbide hoặc Silicon Carbide.
Chức năng: Tiếp xúc với vòng tĩnh, tạo ra mặt phẳng trượt kín – đây là điểm ngăn rò rỉ quan trọng nhất.
Chức năng: Tạo lực đẩy liên tục giữ hai bề mặt trượt (vòng quay và vòng tĩnh) áp sát vào nhau.
Loại: Có thể là lò xo trụ đơn, lò xo sóng, hoặc nhiều lò xo nhỏ (multi-spring) tùy cấu hình.
Vị trí: Lắp giữa các chi tiết cơ khí và thân bơm.
Vật liệu: Cao su NBR, EPDM, Viton hoặc PTFE tùy theo nhiệt độ và môi chất.
Chức năng: Làm kín các khe hở nhỏ giữa trục và phớt, giữa vỏ phớt và buồng bơm.
Chức năng: Giữ các bộ phận cố định trên trục, truyền chuyển động quay từ trục bơm sang vòng quay của phớt.
Vật liệu: Thép không gỉ hoặc hợp kim chống gỉ.
Độ kín cao, ngăn rò rỉ gần như tuyệt đối trong điều kiện vận hành tiêu chuẩn.
Chịu nhiệt tốt: Model IRG65-160 sử dụng phớt chịu được nhiệt độ lên tới 120°C.
Chống mài mòn và hóa chất: Nhờ sử dụng vật liệu cao cấp như Silicon Carbide, Graphite, PTFE.
Dễ thay thế và bảo dưỡng, không cần tháo toàn bộ cụm bơm.
ISG65-160: Dùng cho nước lạnh hoặc nước sinh hoạt, có thể sử dụng phớt bằng vật liệu tiêu chuẩn như Carbon-Ceramic.
IRG65-160: Dùng cho nước nóng, cần chọn phớt Silicon Carbide – Viton hoặc tương đương để chịu nhiệt và hóa chất.
Phớt cơ khí trong bơm ISG65-160 và IRG65-160 đóng vai trò quan trọng trong việc duy trì độ kín, bảo vệ trục và giảm chi phí bảo trì hệ thống. Cấu tạo gồm các vòng trượt, lò xo ép và gioăng phụ giúp đảm bảo vận hành ổn định, bền bỉ trong nhiều điều kiện làm việc khác nhau. Đây là bộ phận không thể thiếu góp phần làm nên hiệu suất và tuổi thọ cao của hai dòng bơm này

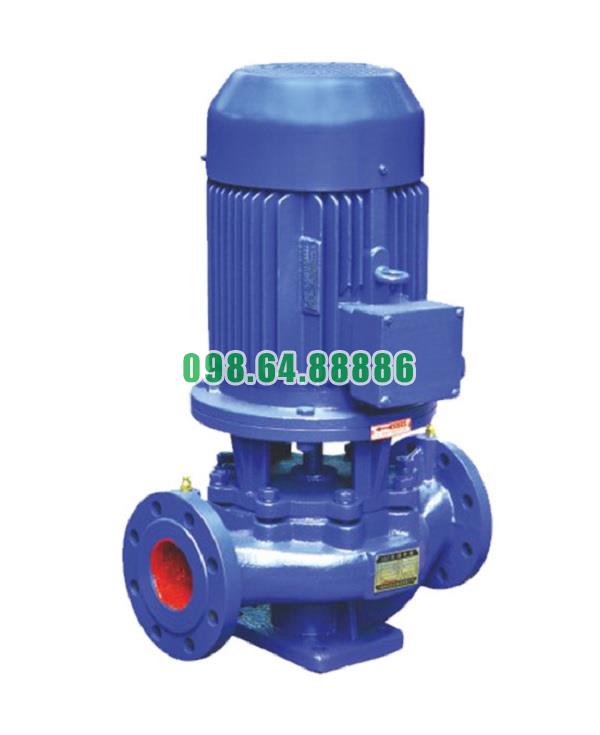

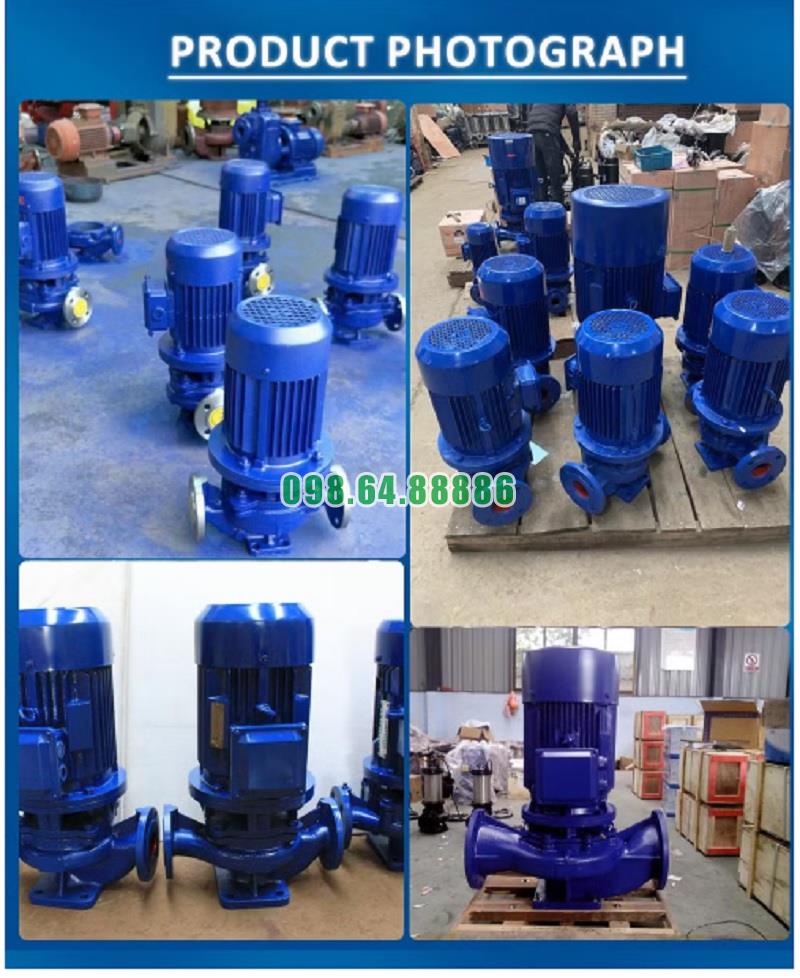

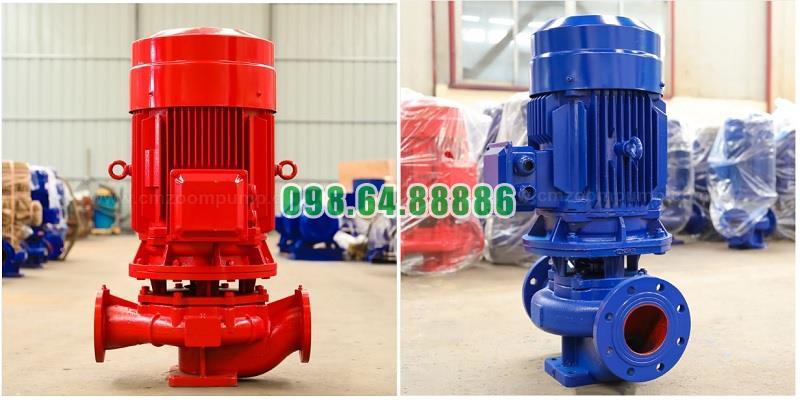

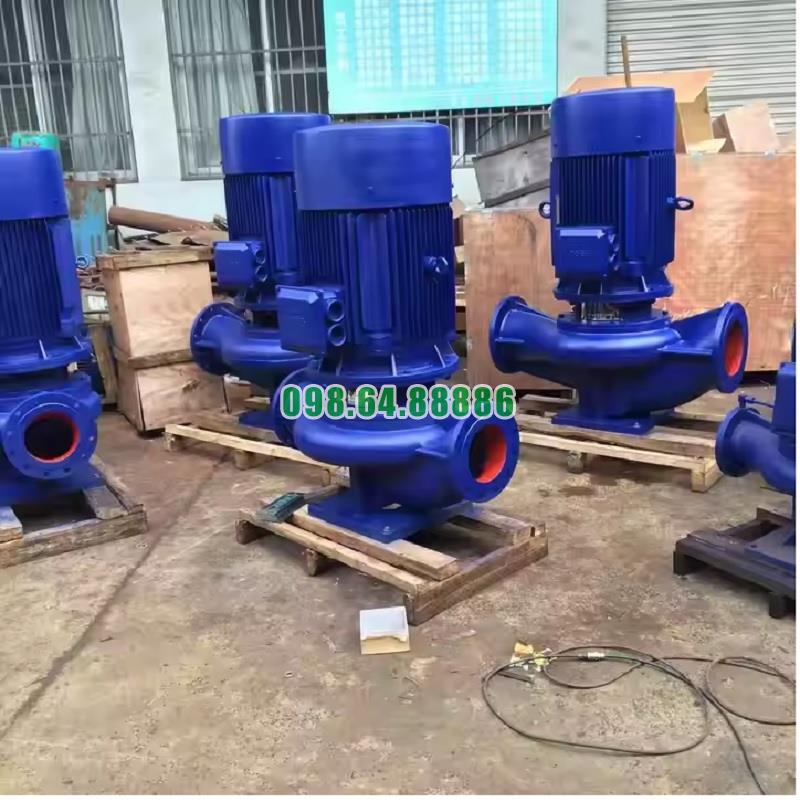

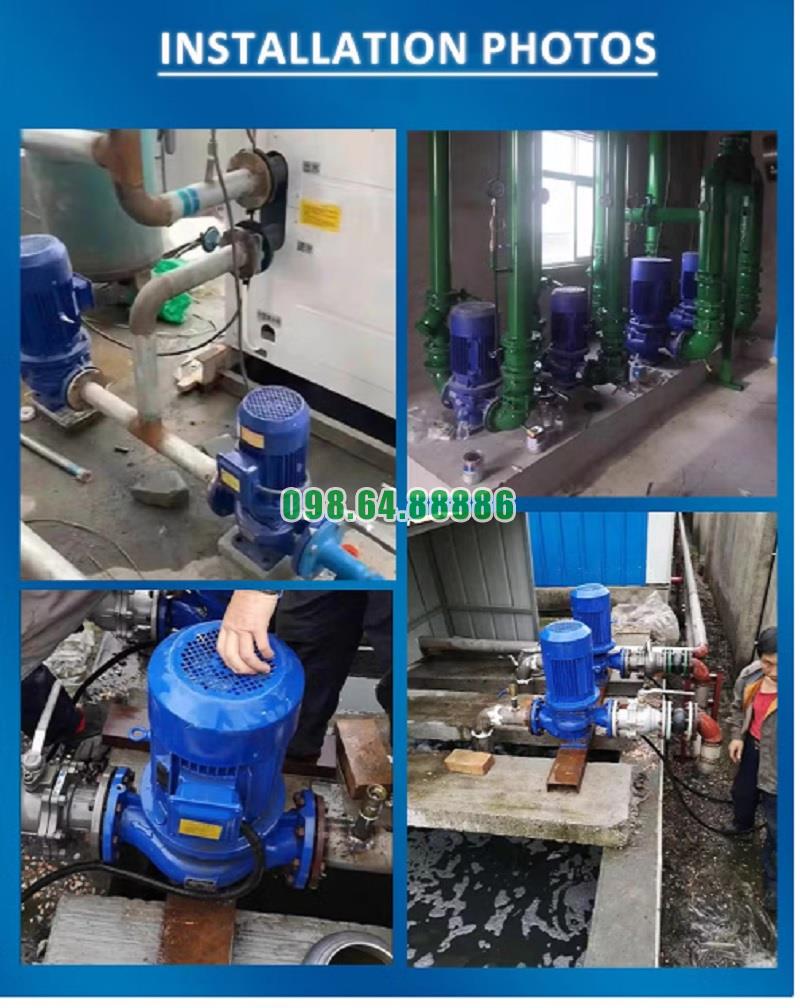

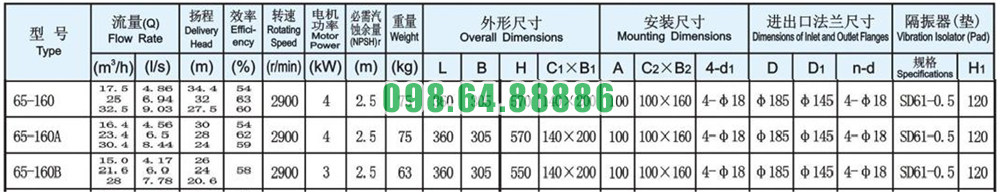

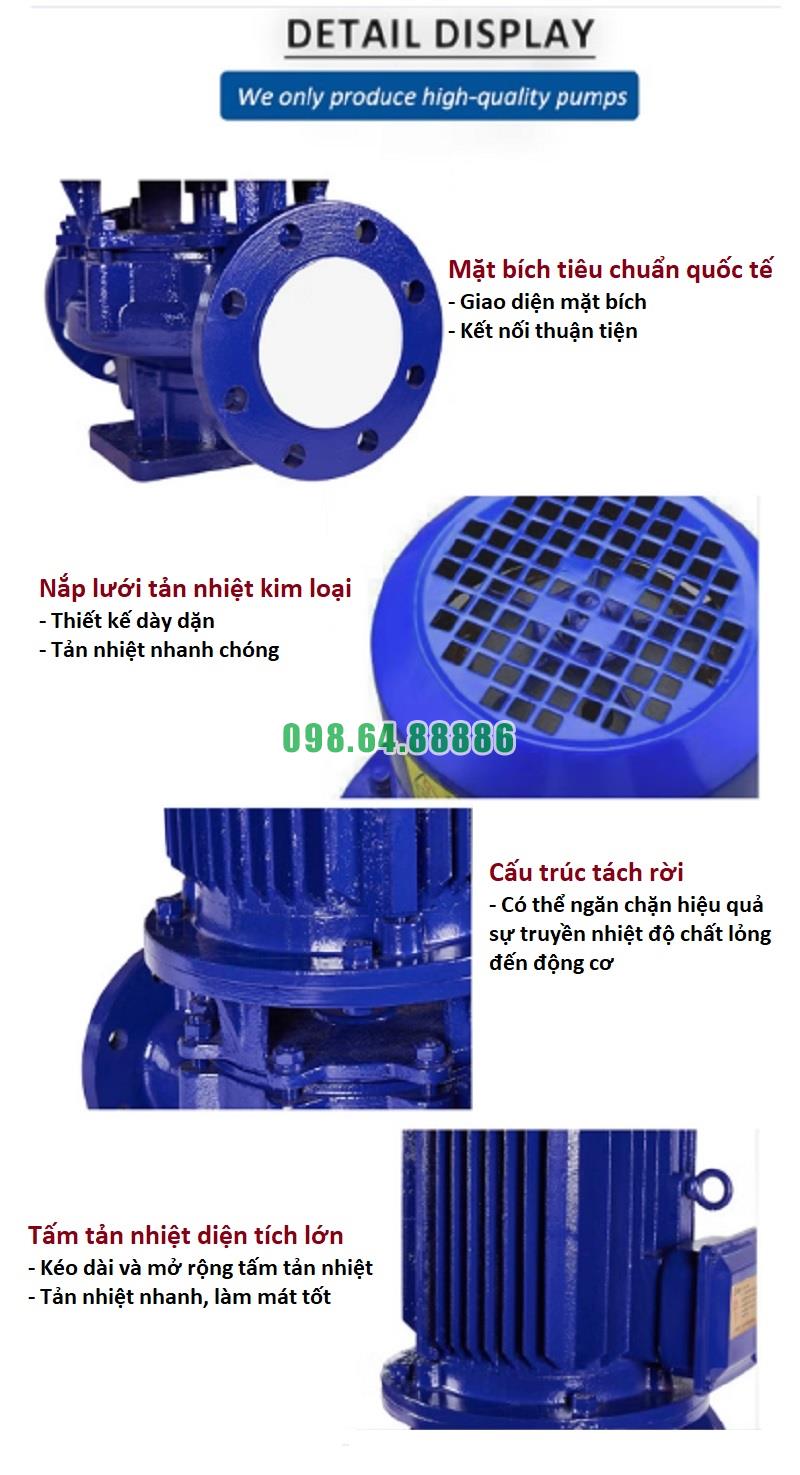

Bơm hút xả đặt nằm thẳng, bơm lùa, bơm đồng trục đứng ISG65-160, IRG65-160 4kw
8.640.000 VND
